Amperímetro analógico 400/5A para painel: descrição do produto

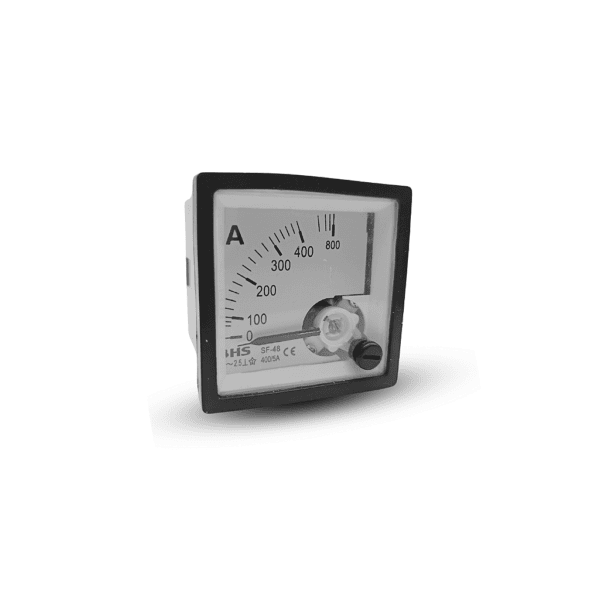

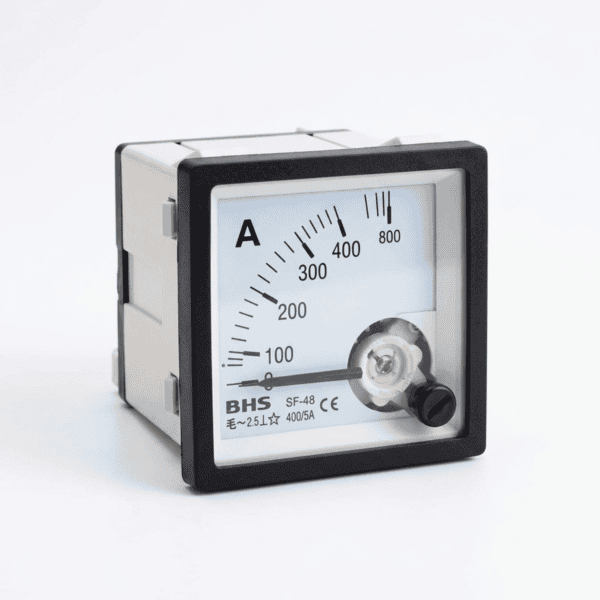

O Amperímetro Analógico para Painel 48x48mm Escala 400/5A – BHS é um instrumento de medição utilizado para indicar a corrente elétrica em painéis e quadros elétricos.
Com formato de 48 x 48 mm e escala de 400/5A, o instrumento é utilizado em conjunto com um transformador de corrente (TC), permitindo realizar a leitura de correntes superiores à corrente de entrada do amperímetro.
Para que serve, por que usar e na prática
O amperímetro recebe o sinal secundário de um TC com relação 400/5A e apresenta no mostrador a corrente correspondente do circuito.
Por exemplo, em uma instalação com um TC de relação 400/5A, quando a corrente no circuito primário atingir 400A, o secundário do TC fornecerá 5A ao instrumento, que fará a indicação correspondente na escala.

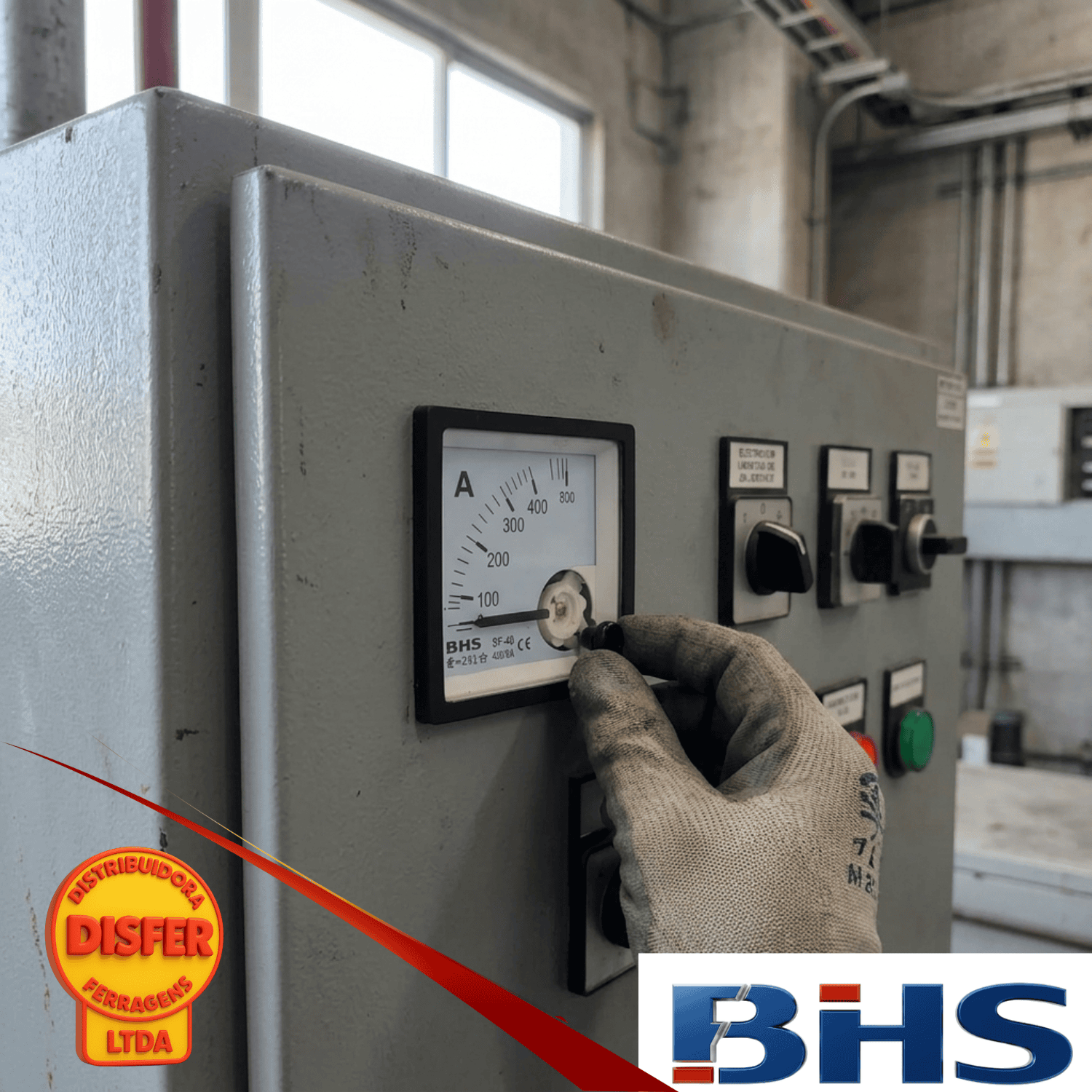

Na prática, essa configuração é utilizada para monitorar correntes elevadas em instalações elétricas, sem que a corrente total do circuito passe diretamente pelo instrumento.
Onde é mais usado
- Quadros elétricos
- Painéis industriais
- Sistemas de distribuição de energia
- Máquinas e equipamentos de maior potência
- Monitoramento de corrente em instalações elétricas
- Circuitos que utilizam transformadores de corrente
Dica do Eletricista
“Este modelo deve ser utilizado com um transformador de corrente compatível com a relação 400/5A. Nunca abra o circuito secundário de um TC enquanto o primário estiver energizado.”
