Descrição

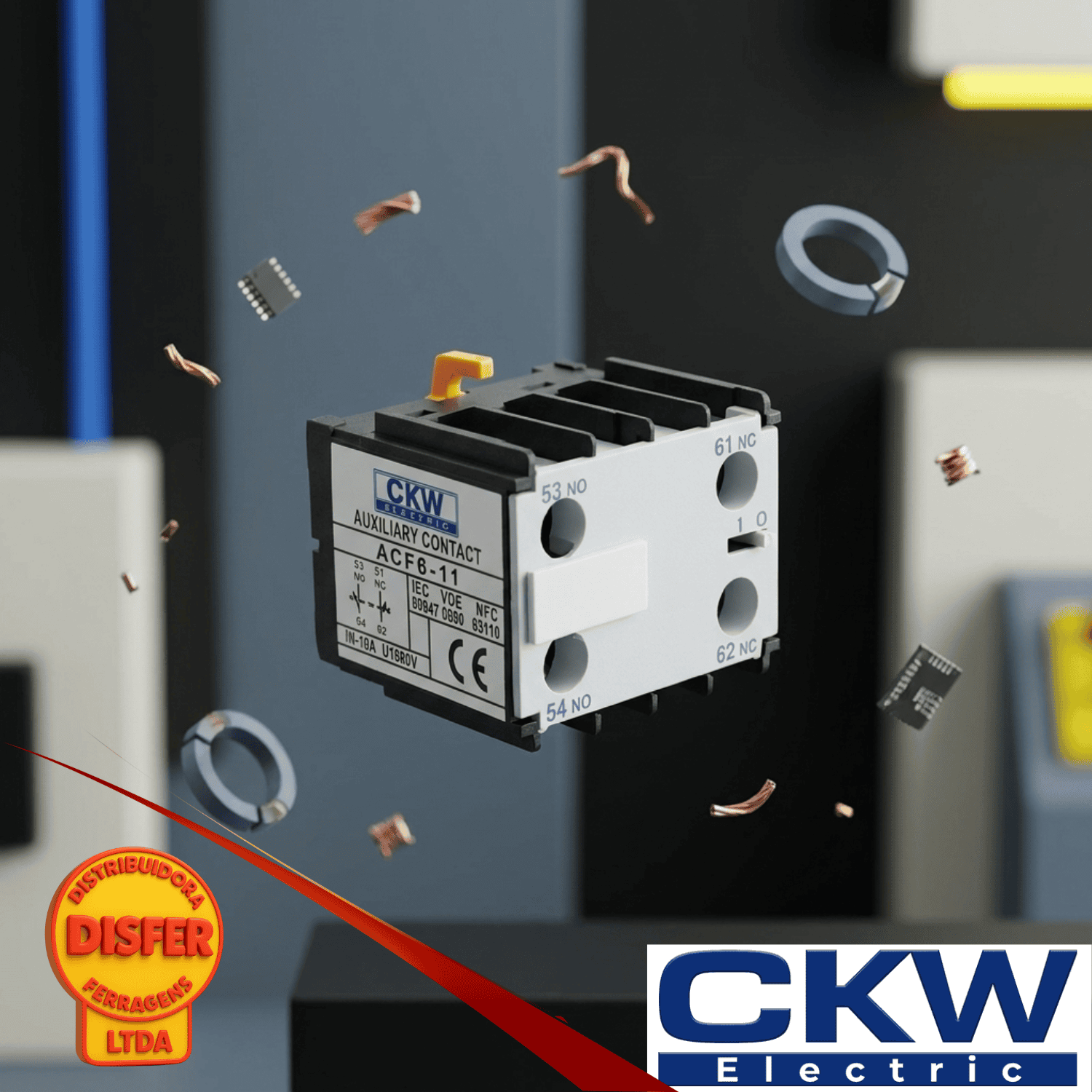

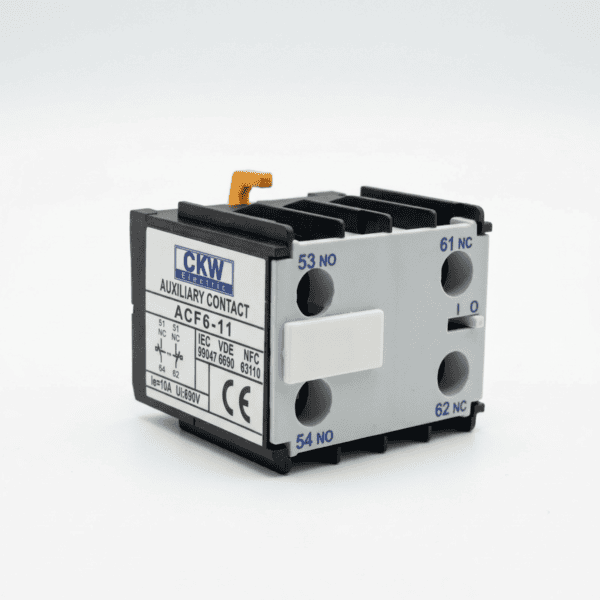

O Bloco Auxiliar Mini Contator ACF6-11 1NA+1NF – CKW é um acessório para mini contatores utilizado para ampliar os contatos disponíveis no circuito de comando e controle.

Com 1 contato normalmente aberto (NA) e 1 contato normalmente fechado (NF), o bloco permite adicionar funções de sinalização, intertravamento, comando e lógica de controle ao circuito, aumentando as possibilidades de utilização do mini contator.

A referência ACF6-11 faz parte da linha de blocos auxiliares para mini contatores da CKW, sendo indicada para aplicações em comandos elétricos e automação.

Para que serve, por que usar e na prática

O bloco auxiliar é instalado junto ao mini contator para disponibilizar contatos adicionais que podem ser utilizados no circuito de comando.

Na prática, o contato NA pode ser utilizado para estabelecer uma conexão quando o contator é acionado, enquanto o contato NF permite interromper uma conexão quando ocorre o acionamento.

Essa configuração é útil em aplicações como:

• Circuitos de comando de motores;
• Sistemas de automação;
• Sinalização de acionamento;
• Intertravamentos elétricos;
• Comandos de partida e parada;
• Circuitos de controle com contatores e relés.

Dessa forma, o bloco permite utilizar o estado do contator para comandar outros componentes do sistema sem alterar a função principal do circuito de potência.

Contato NA + NF

A configuração 1NA + 1NF oferece dois contatos com comportamentos diferentes:

• 1NA – Normalmente Aberto: permanece aberto em repouso e fecha quando o mecanismo é acionado.
• 1NF – Normalmente Fechado: permanece fechado em repouso e abre quando o mecanismo é acionado.

Essa combinação é especialmente útil quando o mesmo acionamento precisa executar duas funções distintas dentro do circuito de comando.

Aplicação em automação

Em painéis elétricos e sistemas de automação, contatos auxiliares podem ser utilizados para criar lógicas de comando, intertravamentos e sinalizações.

Por exemplo, um dos contatos pode ser utilizado para informar que o contator foi acionado, enquanto o outro pode participar de uma lógica de bloqueio ou comando de outro dispositivo.

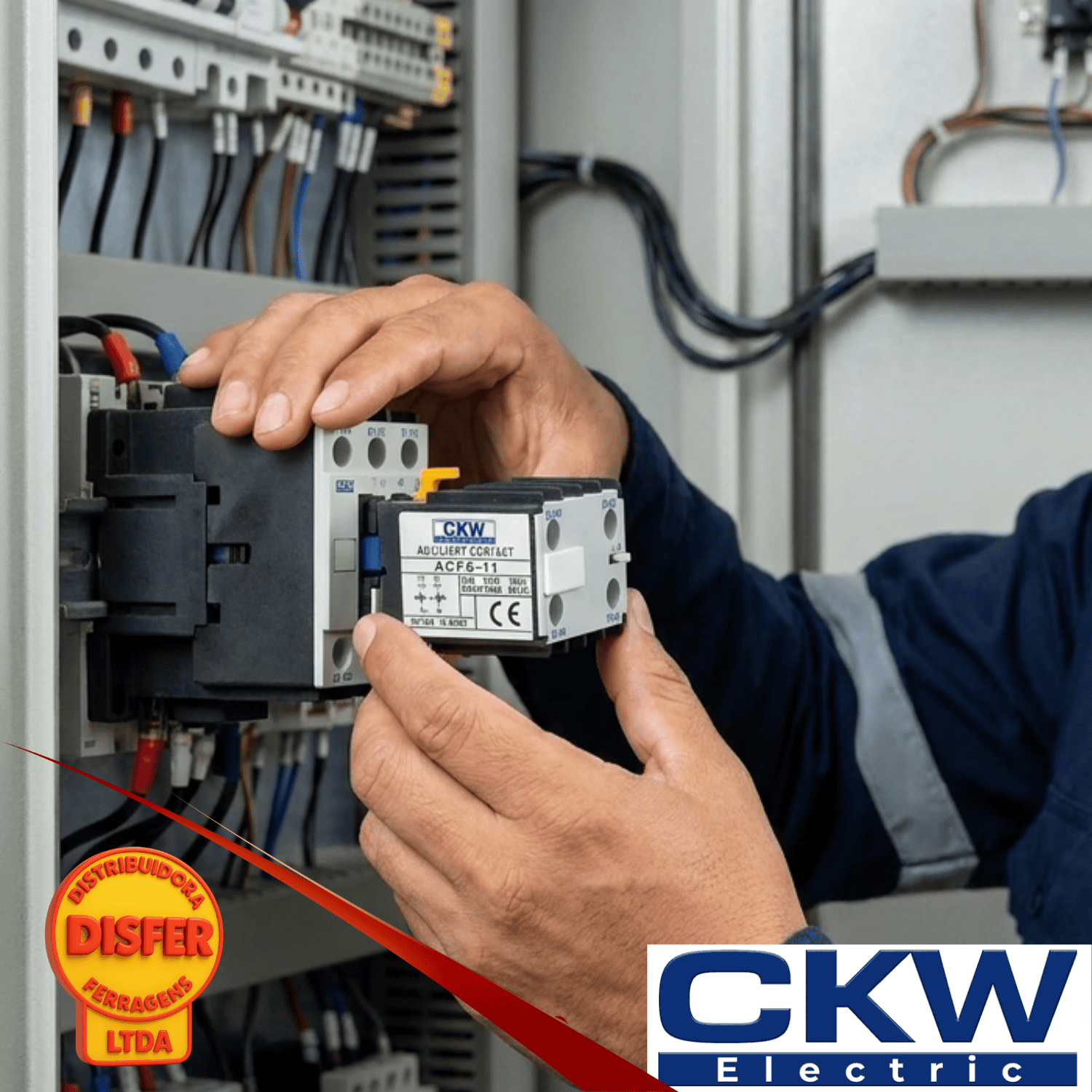

Instalação

O bloco deve ser utilizado de acordo com a compatibilidade prevista para o mini contator correspondente. Antes da instalação, verifique o modelo do contator e o esquema elétrico do equipamento para garantir a correta utilização dos contatos.

A instalação e a ligação elétrica devem ser realizadas por profissional qualificado, com o circuito devidamente desenergizado.

Dica do Eletricista

“Use o contato auxiliar para levar o estado do contator ao circuito de comando, sinalização ou intertravamento. Antes de ligar, confira no esquema qual terminal corresponde ao NA e ao NF.”
