Descrição

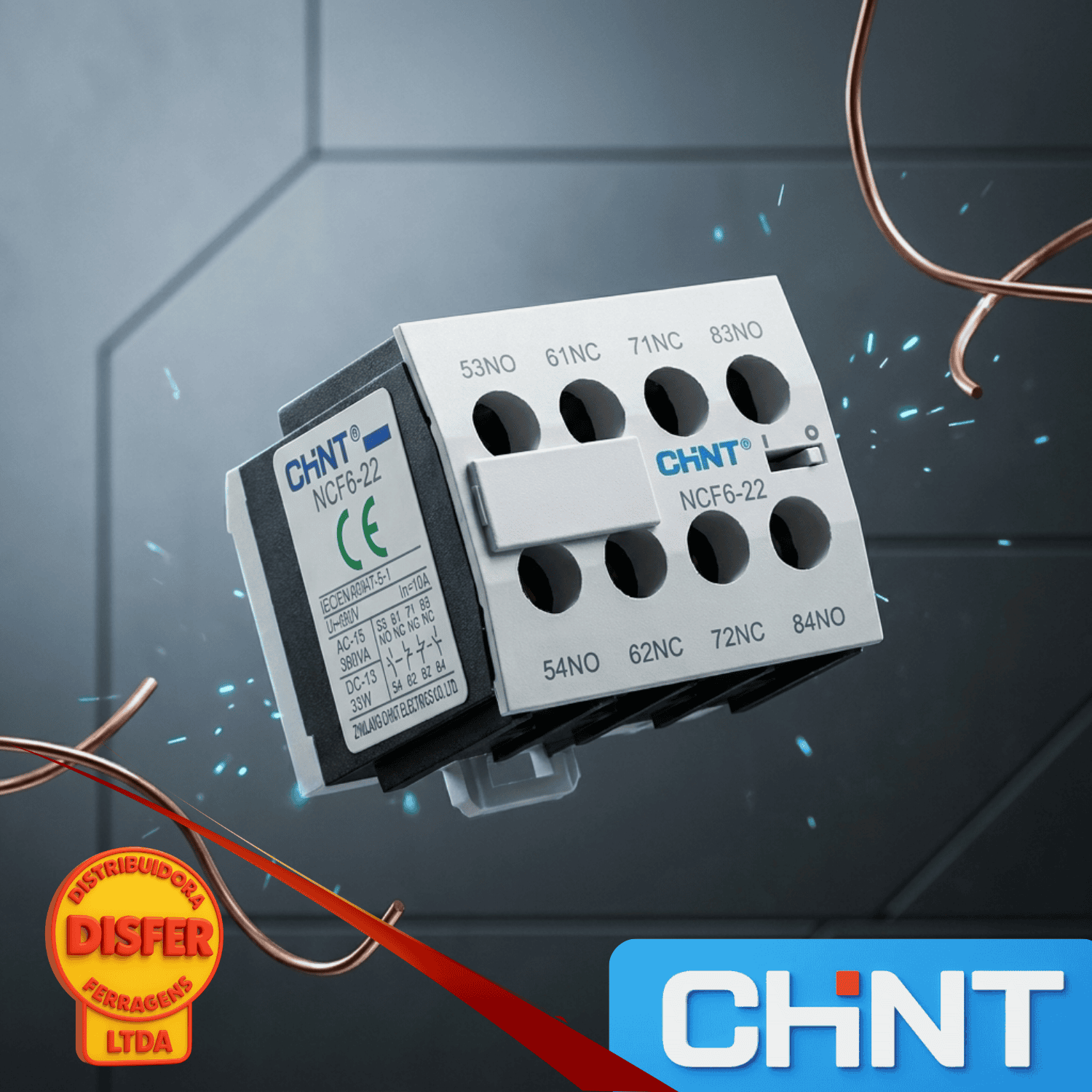

O Bloco Auxiliar Mini Contator NCF6-22 2NA+2NF – Chint é um acessório para mini contatores da série NC6, desenvolvido para ampliar a quantidade de contatos disponíveis no circuito de comando.

Com 2 contatos normalmente abertos (NA) e 2 normalmente fechados (NF), o bloco permite utilizar o acionamento do contator em funções adicionais de comando, sinalização, intertravamento e automação elétrica. A Chint especifica o NCF6-22 como bloco auxiliar de montagem frontal para a linha NC6.

Para que serve, por que usar e na prática

O bloco auxiliar é utilizado quando os contatos auxiliares disponíveis no mini contator não são suficientes para atender todas as funções do circuito de comando.

Na prática, os quatro contatos adicionais podem ser utilizados simultaneamente em diferentes funções, permitindo que o acionamento do contator também seja utilizado para:

• Sinalização de funcionamento;
• Intertravamentos elétricos;
• Circuitos de comando;
• Sistemas de automação;
• Comando de dispositivos auxiliares;
• Painéis elétricos e comandos de motores.

Dessa forma, o bloco amplia as possibilidades do mini contator sem alterar sua função principal no circuito de potência.

Configuração 2NA + 2NF

O NCF6-22 possui quatro contatos auxiliares, divididos em:

• 2NA – Normalmente Abertos: permanecem abertos em repouso e fecham quando o contator é acionado.
• 2NF – Normalmente Fechados: permanecem fechados em repouso e abrem quando o contator é acionado.

Essa combinação oferece maior flexibilidade para circuitos que precisam utilizar simultaneamente sinais de abertura e fechamento durante o acionamento do contator.

Montagem frontal

O NCF6-22 possui montagem frontal, sendo instalado na parte frontal do mini contator compatível da série NC6. A documentação da Chint identifica o modelo como Head Mount Auxiliary Contact Block, com configuração 2 NO + 2 NC.

A Chint também informa que o NCF6-22 possui corrente térmica convencional Ith de 10 A em AC-1.

Aplicação em comandos e automação

Os contatos auxiliares permitem utilizar o estado do contator dentro da lógica de comando do sistema.

Por exemplo, os contatos NA podem ser utilizados para enviar um sinal quando o contator é acionado, enquanto os contatos NF podem participar de circuitos de bloqueio, intertravamento ou sinalização de estado.

Isso torna o NCF6-22 uma solução prática para ampliar os recursos de controle de instalações elétricas e sistemas de automação.

Dica do Eletricista

“Antes da instalação, confira a compatibilidade com o mini contator NC6 e identifique corretamente os terminais NA e NF no esquema do componente.”
