Descrição

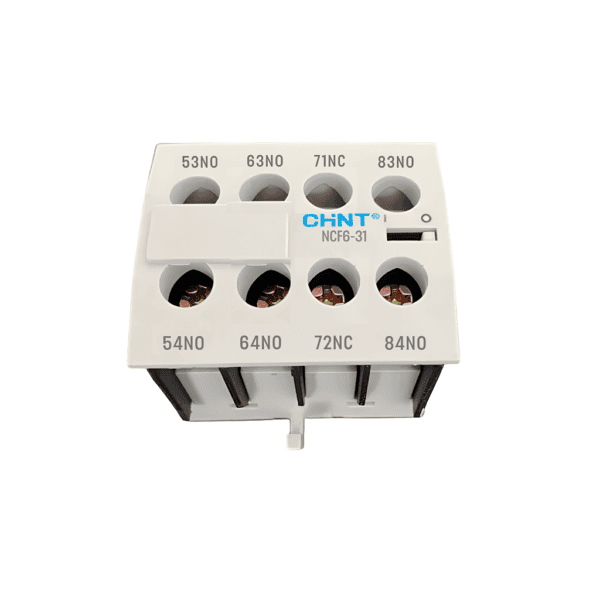

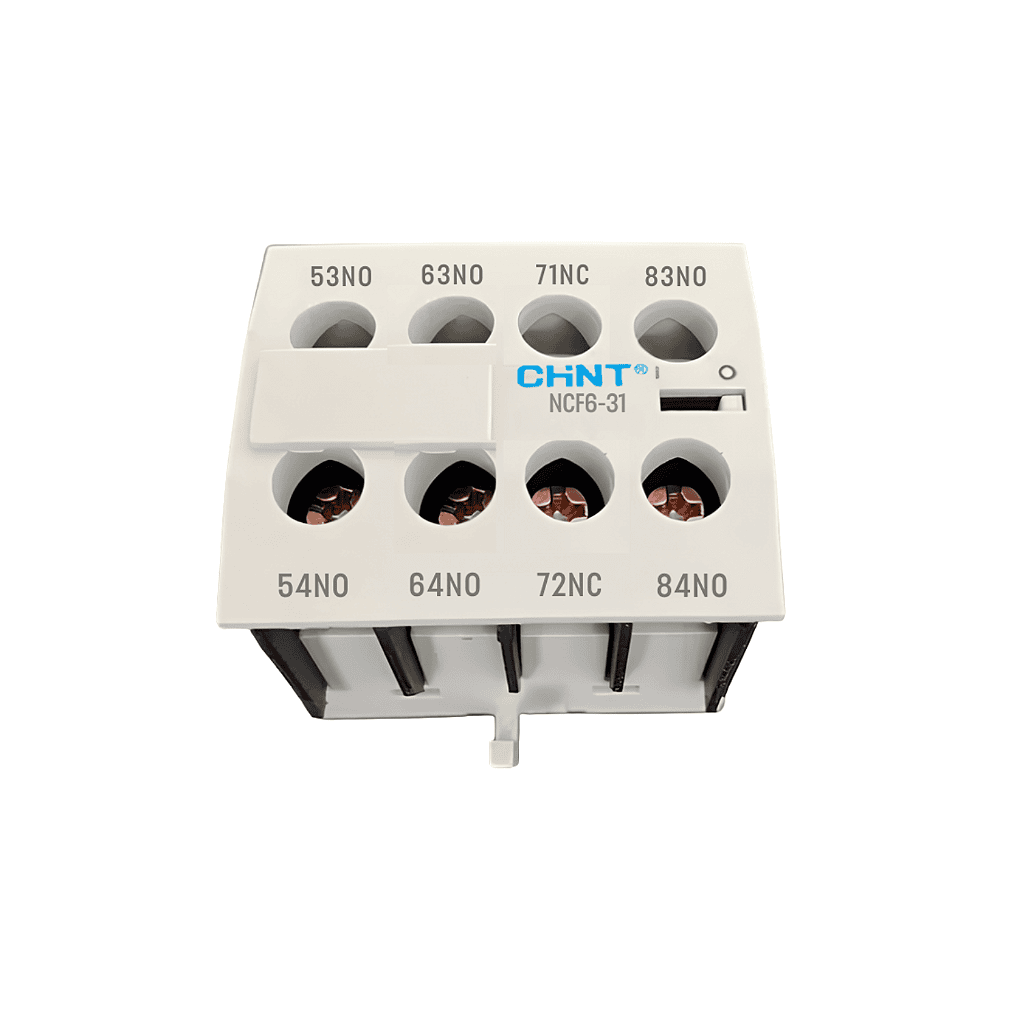

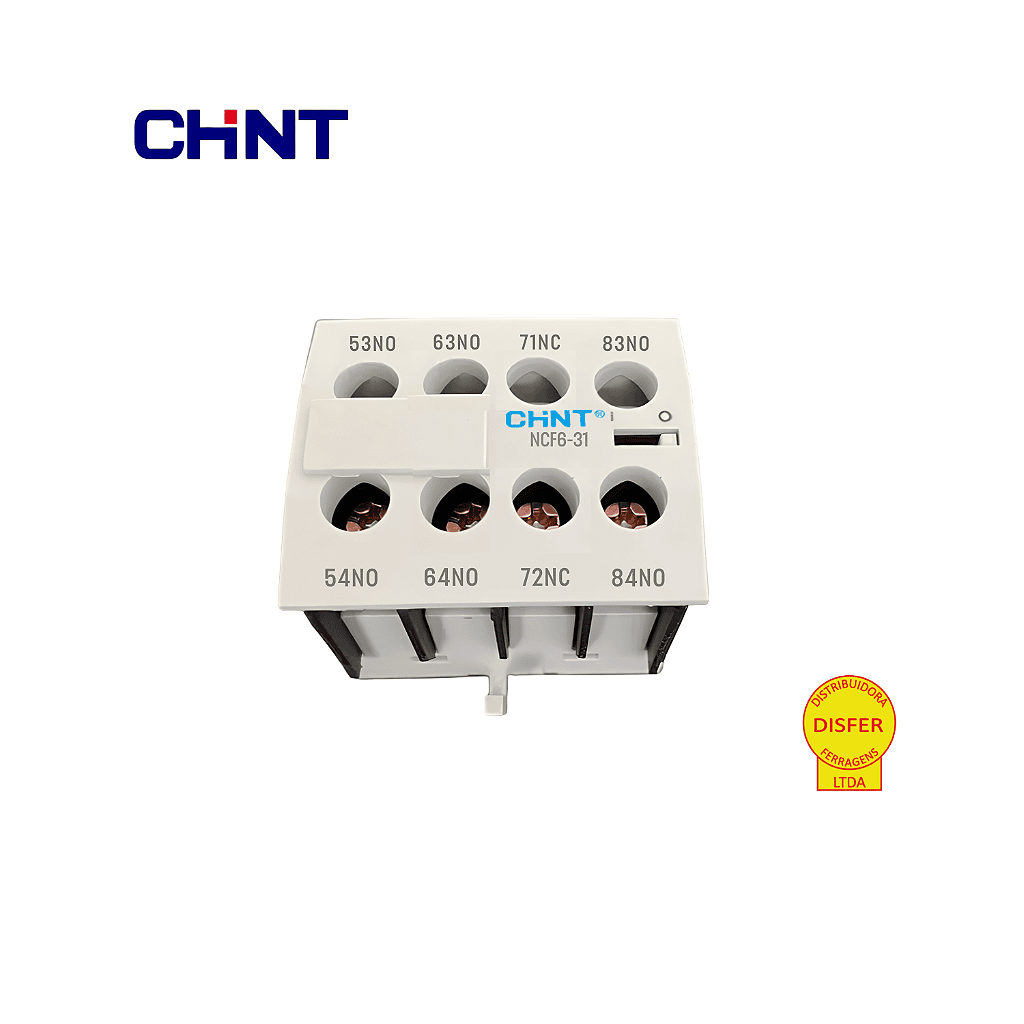

O Bloco Auxiliar Mini Contator NCF6-31 3NA+1NF – Chint é um acessório para os mini contatores da série NC6, utilizado para ampliar a quantidade de contatos disponíveis no circuito de comando.

Com 3 contatos normalmente abertos (NA) e 1 contato normalmente fechado (NF), o bloco permite utilizar o acionamento do contator em funções adicionais de comando, sinalização, intertravamento e automação elétrica. A Chint identifica o NCF6-31 como bloco de contatos auxiliares de montagem superior para a série NC6.

Para que serve, por que usar e na prática

O NCF6-31 é indicado quando o circuito precisa de mais contatos auxiliares do que os disponíveis originalmente no mini contator.

Na prática, seus quatro contatos podem ser utilizados para diferentes funções a partir do mesmo acionamento, como:

• Sinalização do estado do contator;
• Intertravamentos elétricos;
• Circuitos de comando de motores;
• Sistemas de automação;
• Entradas de CLPs e outros dispositivos de controle;
• Comando de equipamentos auxiliares;
• Painéis elétricos e máquinas industriais.

Assim, o bloco amplia as possibilidades do circuito de comando sem modificar a função principal do contator no circuito de potência.

Configuração 3NA + 1NF

O NCF6-31 possui quatro contatos auxiliares:

• 3NA – Normalmente Abertos: permanecem abertos em repouso e fecham quando o contator é acionado.
• 1NF – Normalmente Fechado: permanece fechado em repouso e abre quando o contator é acionado.

Essa combinação é interessante para circuitos que precisam de várias funções acionadas simultaneamente, mas também necessitam de um contato que mude para o estado aberto durante o acionamento.

Montagem superior

O NCF6-31 possui montagem superior, sendo instalado diretamente no mini contator compatível da série NC6.

A documentação da Chint relaciona o NCF6-31 entre os blocos auxiliares disponíveis para os modelos NC6-06 e NC6-09, juntamente com outras configurações de contatos.

Antes da instalação, confira o modelo do mini contator para garantir a compatibilidade do conjunto.

Capacidade dos contatos

O bloco possui corrente térmica convencional de 10 A. Para os modelos NC6-06 e NC6-09, a documentação técnica da Chint informa capacidade de controle de 0,95 A em AC-15 a 380/400 V e 0,15 A em DC-13 a 220/250 V.

Esses valores são referentes ao circuito de comando dos contatos auxiliares e não devem ser confundidos com a capacidade de corrente do circuito de potência do contator.

Aplicação em automação

Os contatos auxiliares permitem utilizar o estado do contator dentro da lógica de controle do sistema.

Por exemplo, os contatos NA podem ser utilizados para sinalizar que o contator foi acionado, enquanto o contato NF pode participar de um circuito de bloqueio ou intertravamento.

Essa flexibilidade torna o NCF6-31 adequado para painéis de comando, automação industrial, máquinas e sistemas de controle de motores.

Dica do Eletricista

“Antes de fazer a ligação, confira o esquema de contatos do bloco e identifique corretamente os terminais NA e NF. O contato auxiliar é parte do circuito de comando, não da alimentação principal da carga.”
