Descrição

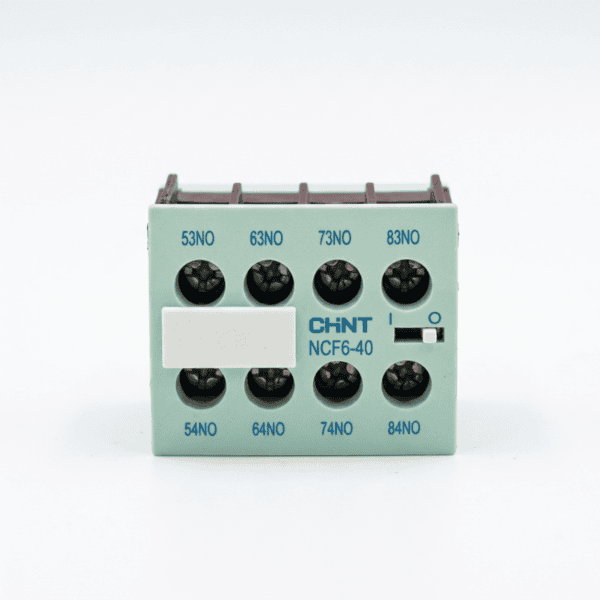

O Bloco Auxiliar Mini Contator NCF6-40 4NA – Chint é um acessório desenvolvido para ampliar a quantidade de contatos disponíveis nos mini contatores da série NC6.

Com 4 contatos normalmente abertos (4NA), permite utilizar o acionamento do mini contator em funções adicionais de comando, sinalização, intertravamento e automação elétrica. O NCF6-40 possui montagem superior e é especificado pela Chint como um dos blocos auxiliares compatíveis com os mini contatores NC6.

Para que serve, por que usar e na prática

O bloco auxiliar é utilizado quando o circuito de comando precisa de mais contatos do que os disponíveis originalmente no mini contator.

Na prática, os quatro contatos NA podem ser utilizados para diferentes funções a partir do mesmo acionamento, como:

• Sinalização de funcionamento;
• Circuitos de comando;
• Intertravamentos elétricos;
• Sistemas de automação;
• Comando de dispositivos auxiliares;
• Painéis elétricos e comandos de motores.

Assim, o NCF6-40 amplia as possibilidades do circuito de controle sem alterar a função principal do mini contator no circuito de potência.

Configuração 4NA

A configuração 4NA significa que o bloco possui quatro contatos normalmente abertos.

Em condição de repouso, os contatos permanecem abertos. Quando o mini contator é acionado, os contatos mudam de estado, permitindo que cada um seja utilizado em uma função específica do circuito de comando.

Essa configuração é indicada para aplicações que precisam de várias funções auxiliares acionadas simultaneamente pelo mesmo contator.

Montagem superior

O NCF6-40 é um bloco auxiliar de montagem superior, instalado diretamente no mini contator compatível da série NC6.

A Chint relaciona o NCF6-40 entre os acessórios disponíveis para os mini contatores NC6-06 e NC6-09, junto de outras configurações de contatos auxiliares.

Antes da instalação, confirme o modelo do mini contator para garantir a compatibilidade do conjunto.

Capacidade dos contatos

O NCF6-40 possui corrente térmica convencional de 10 A. Para os contatos auxiliares da série NC6, a Chint especifica capacidade de controle de 0,95 A em AC-15 a 380/400 V e 0,15 A em DC-13 a 220/250 V.

Esses valores correspondem aos contatos auxiliares do circuito de comando e não devem ser confundidos com a corrente de potência suportada pelo mini contator.

Aplicação em automação

Os quatro contatos auxiliares permitem utilizar o estado do mini contator em diferentes partes da lógica de controle.

Por exemplo, os contatos podem ser utilizados para sinalização, intertravamento, comando de outros componentes ou transmissão do estado do contator para outro circuito de controle.

Por isso, o NCF6-40 é uma solução prática para painéis elétricos, comandos de motores e sistemas de automação que precisam de múltiplas funções auxiliares.

Dica do Eletricista

“Quando precisar de várias funções auxiliares a partir do mesmo contator, o bloco 4NA facilita a distribuição dos comandos. Confira sempre a identificação dos terminais antes da ligação.”
