Chave rotativa de transferência 4P: descrição do produto

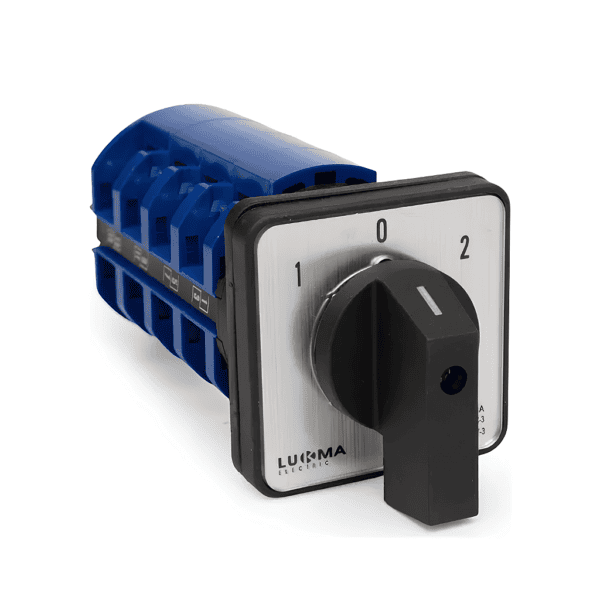

A Chave Rotativa de Transferência 4P 1-0-2 LW26-63A – Lukma é utilizada para realizar a comutação manual entre duas fontes de alimentação, permitindo selecionar a fonte 1, desligar o circuito ou selecionar a fonte 2.

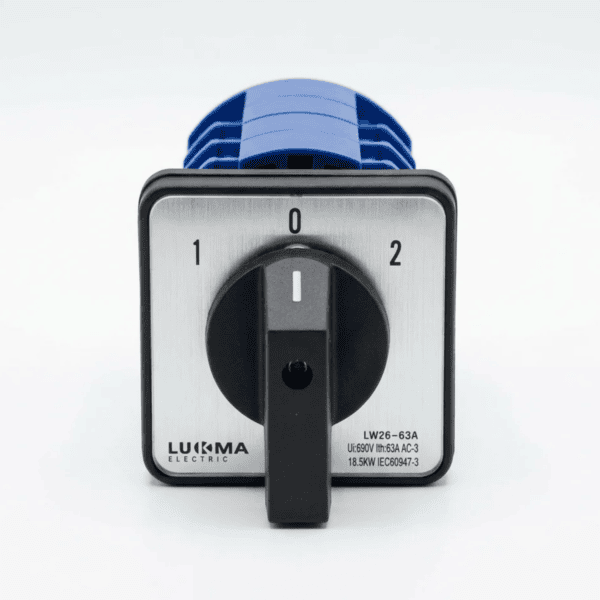

O modelo LW26-63A possui 3 posições: 1-0-2, configuração tetrapolar (4P) e capacidade de corrente de até 63A. A documentação da Lukma identifica a configuração 6T/4 como chave de transferência tetrapolar, com três posições.
Para que serve, por que usar e na prática
A chave funciona como um seletor manual entre duas fontes de energia. Na posição 1, o circuito é conectado à primeira fonte; na posição 0, fica desligado; e na posição 2, é conectado à segunda fonte.
Na prática, é especialmente útil para fazer a transferência manual entre rede elétrica e gerador, permitindo que o operador escolha qual fonte alimentará a instalação.
Por ser tetrapolar, a chave realiza a comutação de quatro polos simultaneamente, conforme a configuração do circuito. A série LW26 também é destinada à comutação e transferência de circuitos elétricos.
Aplicações em transferência de energia
- Transferência manual entre rede e gerador
- Sistemas de energia de emergência
- Quadros de transferência
- Painéis elétricos
- Instalações comerciais e industriais
- Sistemas com duas fontes de alimentação
- Comutação manual de circuitos
Funcionamento 1-0-2
Posição 1: seleciona a fonte 1
Posição 0: circuito desligado
Posição 2: seleciona a fonte 2
Essa configuração permite realizar a transferência manual sem deixar as duas fontes selecionadas simultaneamente, desde que a instalação seja corretamente projetada e ligada conforme o esquema da chave.
Dica do Eletricista
“Em instalações com rede e gerador, faça a ligação da transferência de forma que as duas fontes nunca sejam colocadas em paralelo. Confira cuidadosamente a identificação dos quatro polos antes de energizar o circuito.”
