Descrição

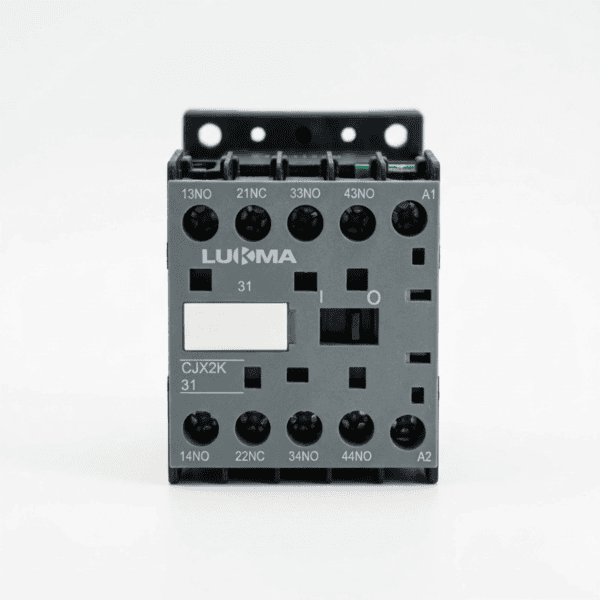

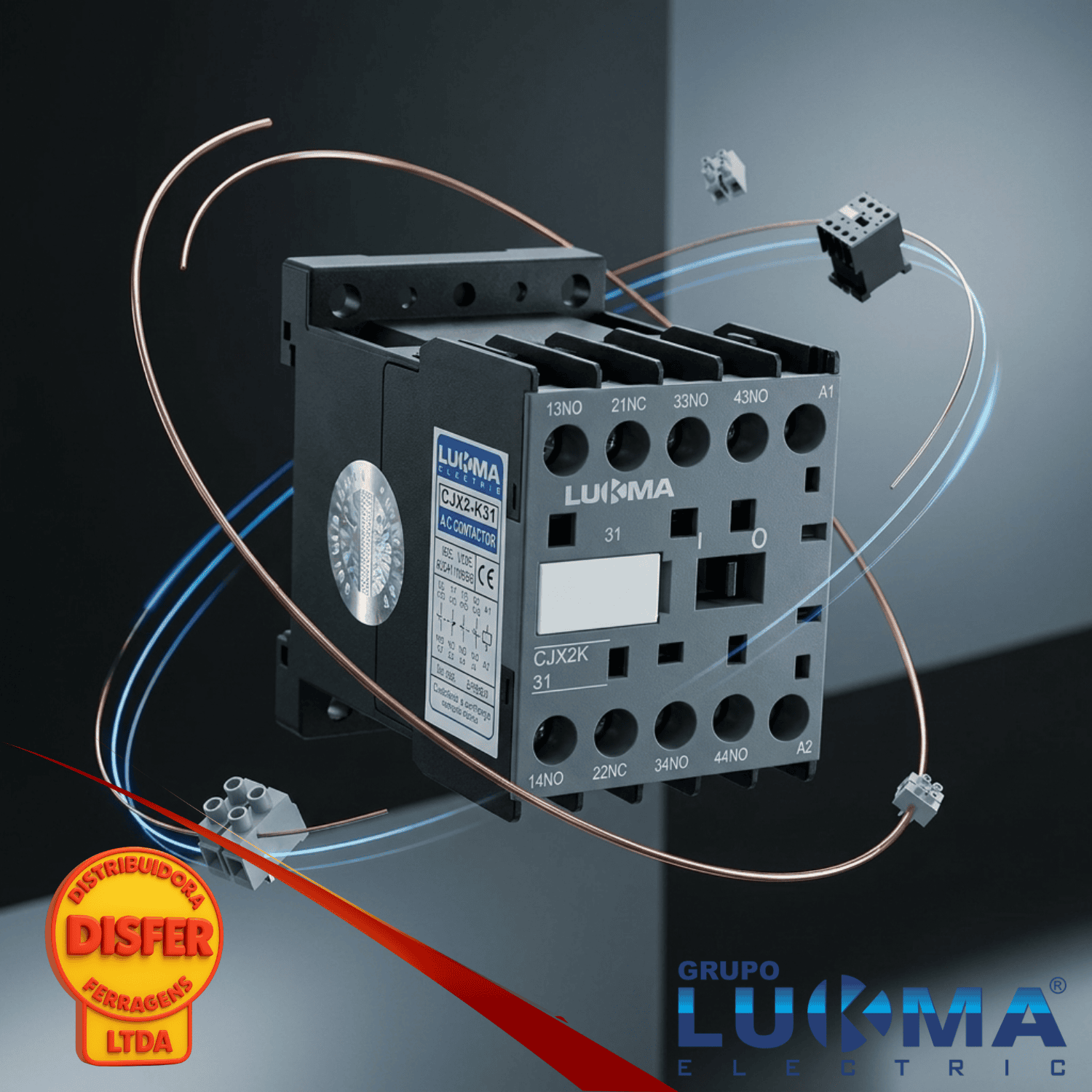

O Contator Auxiliar CJX2-K31 220V da Lukma é um mini contator destinado a circuitos de comando, controle e automação elétrica.
O modelo possui 3 contatos normalmente abertos (3NA) e 1 contato normalmente fechado (1NF), permitindo realizar diferentes funções de comando, sinalização e intertravamento a partir de um mesmo acionamento.
Para que serve, por que usar e na prática
O CJX2-K31 é utilizado para realizar manobras em circuitos de comando de máquinas, motores e equipamentos elétricos.
Na prática, os quatro contatos permitem distribuir o comando para diferentes circuitos ou executar funções simultâneas. Os três contatos NA fecham quando a bobina é acionada, enquanto o contato NF abre.
Essa configuração é especialmente útil quando o circuito precisa de mais contatos normalmente abertos, mas também necessita de um contato normalmente fechado para sinalização ou intertravamento.
Configuração 3NA + 1NF
O modelo possui:
- 3NA: contatos normalmente abertos, que fecham quando o contator é acionado.
- 1NF: contato normalmente fechado, que abre quando o contator é acionado.
A combinação permite criar diferentes lógicas de comando utilizando um único acionamento.
Aplicações em comandos e automação
O CJX2-K31 pode ser utilizado em:
- Circuitos de comando e controle;
- Painéis elétricos;
- Comandos de motores;
- Máquinas e equipamentos;
- Circuitos de sinalização;
- Intertravamentos elétricos;
- Sistemas de automação.
Bobina 220V
Este modelo possui bobina para 220V em corrente alternada (220Vca). A tensão disponível no circuito de comando deve ser compatível com a tensão especificada para a bobina.
A tensão da bobina não deve ser confundida com a corrente nominal do contator: os 220V correspondem ao acionamento da bobina, enquanto os 9A correspondem à corrente nominal informada para o modelo.
Dica do Eletricista
Antes da instalação, confira a tensão da bobina e identifique corretamente os terminais dos contatos NA e NF. A configuração correta dos contatos é fundamental para que o circuito execute a lógica prevista no projeto.
