Descrição do produto

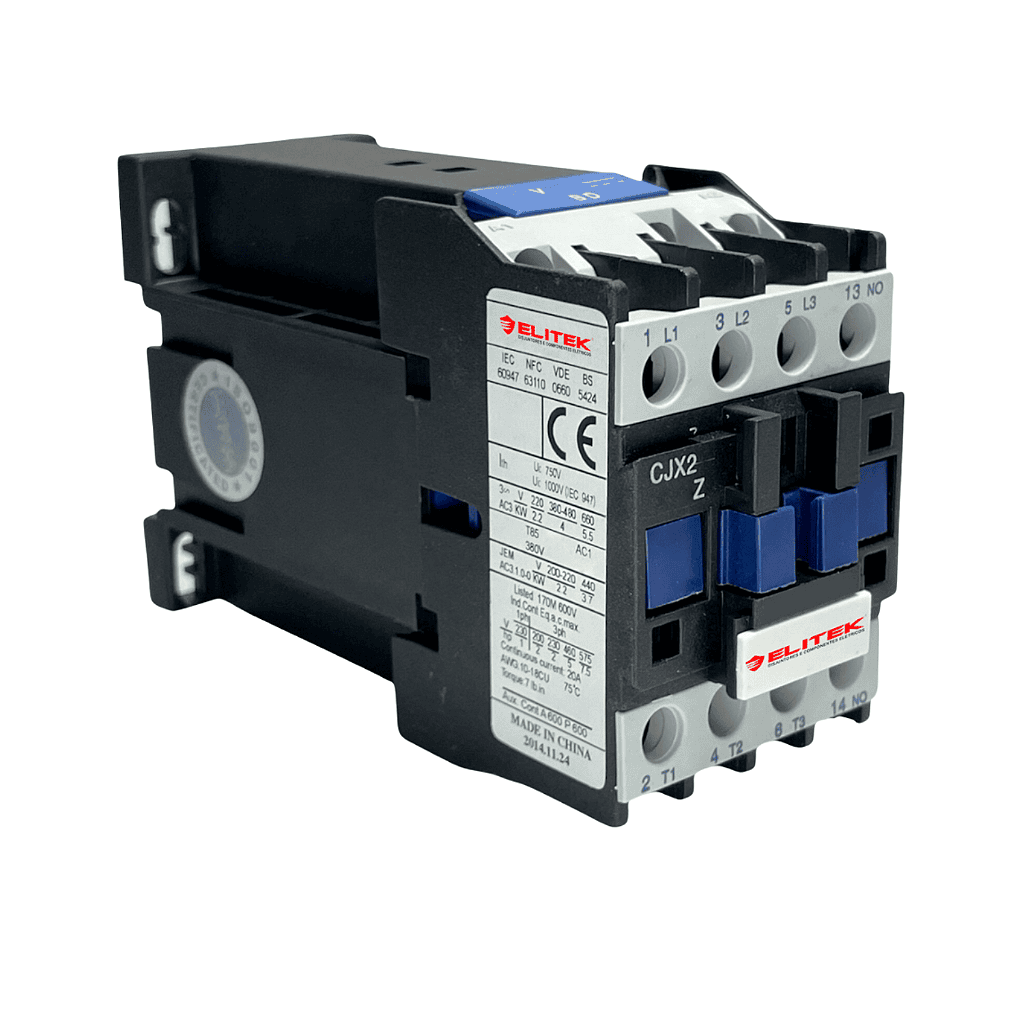

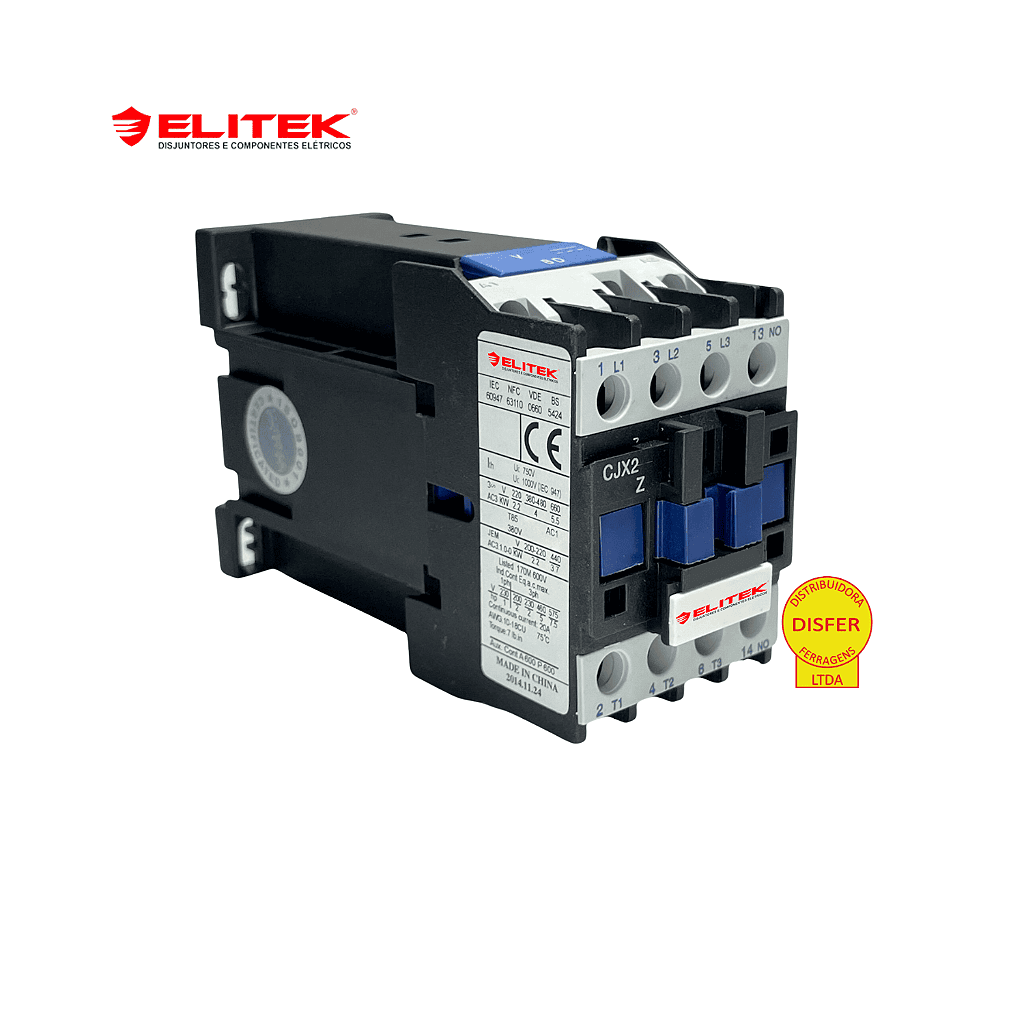

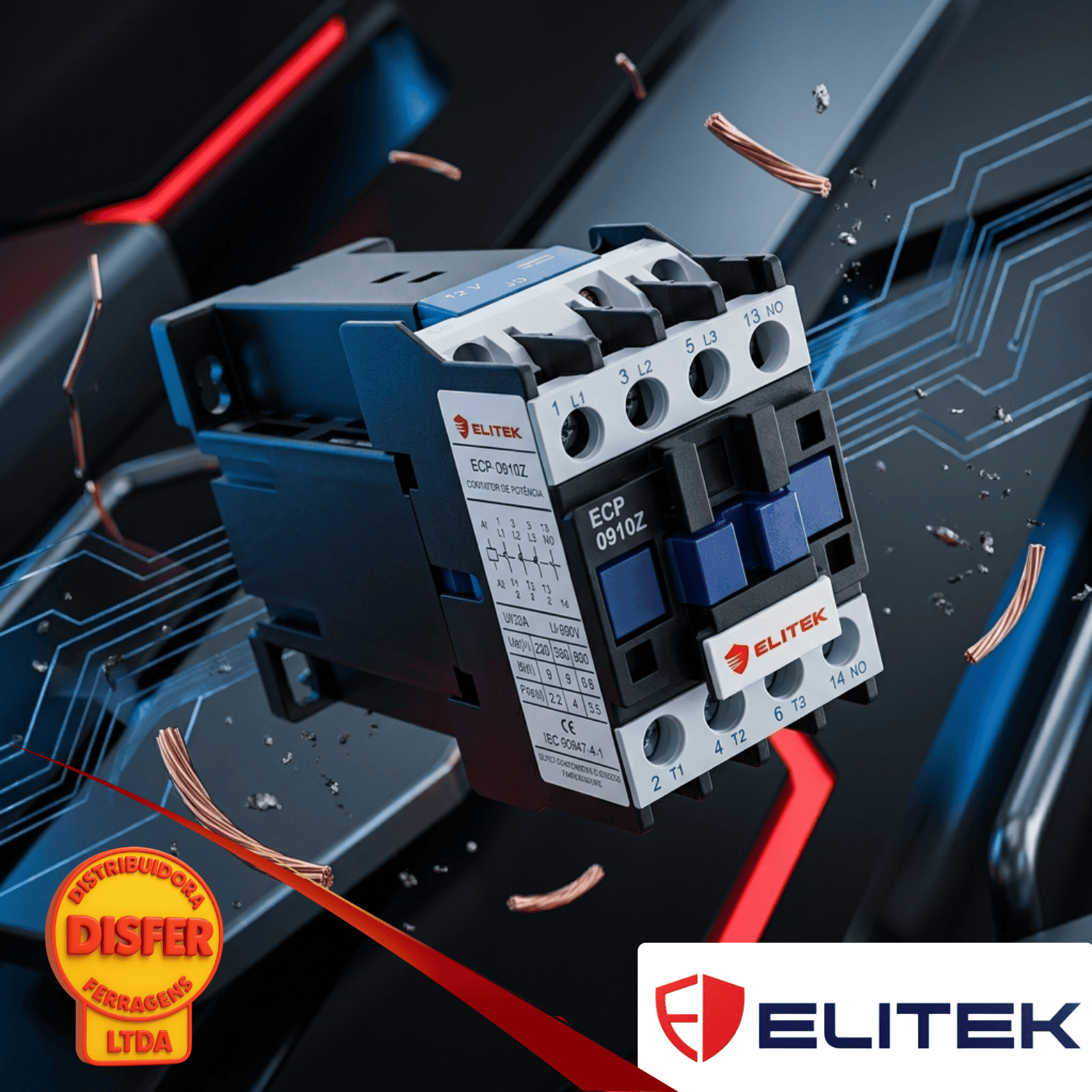

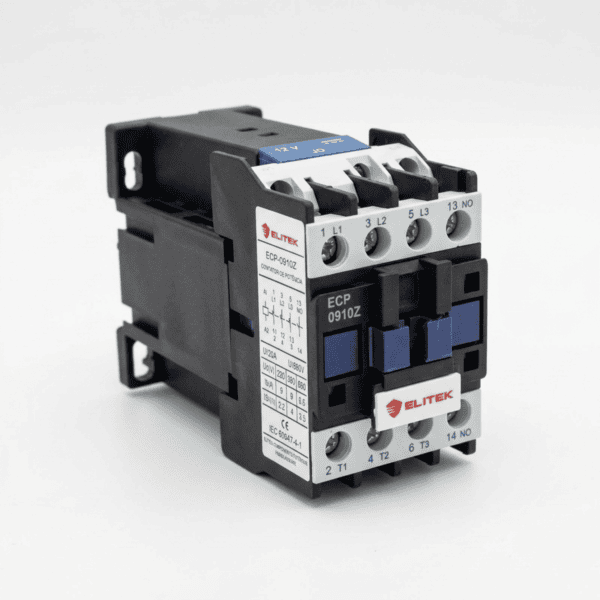

O Contator de Corrente Contínua ECP-0910Z da Elitek é indicado para o acionamento e controle de cargas elétricas em sistemas de comando e automação. Possui 3 polos principais + 1 contato auxiliar normalmente aberto (1NA) e bobina para 12V em corrente contínua (12Vdc).
Com corrente nominal de 9A, é uma solução compacta para painéis elétricos, máquinas e sistemas de controle que utilizam comando em baixa tensão contínua.
Para que serve, por que usar e na prática
O contator permite comandar cargas elétricas por meio de um circuito de controle em corrente contínua. Ao energizar a bobina, os contatos principais são acionados, permitindo controlar a carga sem que o dispositivo de comando precise conduzir diretamente sua corrente.

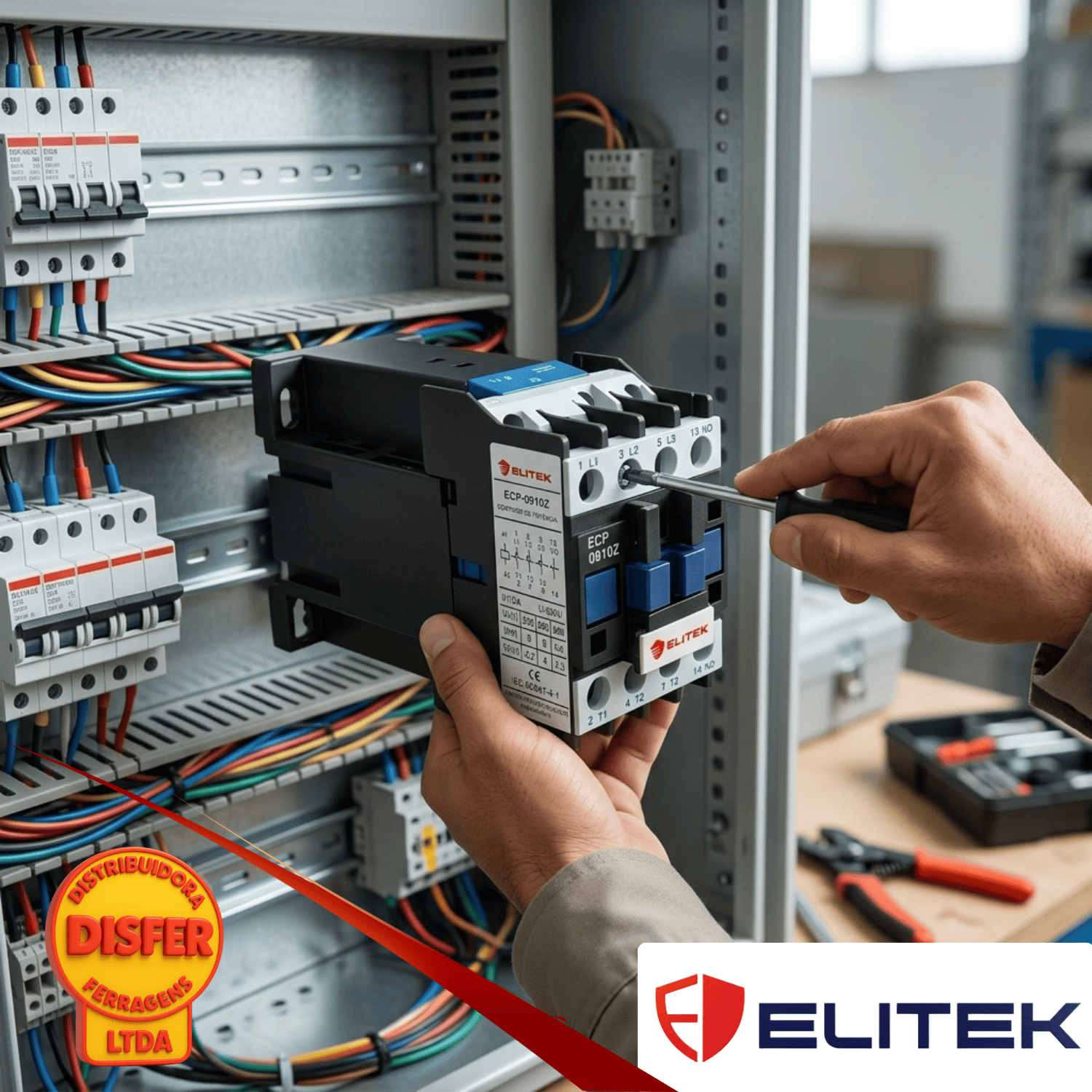

Na prática, pode ser utilizado em painéis de comando, máquinas, sistemas de automação e equipamentos que utilizam 12Vcc no circuito de controle.
Configuração 3P + 1NA
O ECP-0910Z possui 3 polos principais para a manobra do circuito de potência e 1 contato auxiliar normalmente aberto (1NA).
Os polos principais realizam o acionamento da carga, enquanto o contato auxiliar pode ser utilizado em funções de comando, sinalização, retenção ou intertravamento, conforme o projeto elétrico.
Bobina 12Vdc
A bobina de 12V em corrente contínua permite o acionamento do contator por circuitos de comando alimentados em 12Vcc.
Essa configuração pode ser interessante em sistemas de automação e equipamentos que trabalham com fontes de baixa tensão contínua, desde que a tensão do circuito seja compatível com a bobina.
Aplicações em comandos e automação
Pode ser utilizado em:
- Painéis elétricos de comando
- Sistemas de automação
- Máquinas e equipamentos
- Circuitos de controle em 12Vcc
- Acionamento de motores
- Sistemas de sinalização e controle
- Circuitos com retenção e intertravamento
Dica do Eletricista
“Antes da instalação, confira a tensão indicada na bobina. Para esta versão, o circuito de comando deve fornecer 12V em corrente contínua para o acionamento correto do contator.”
