Descrição do produto

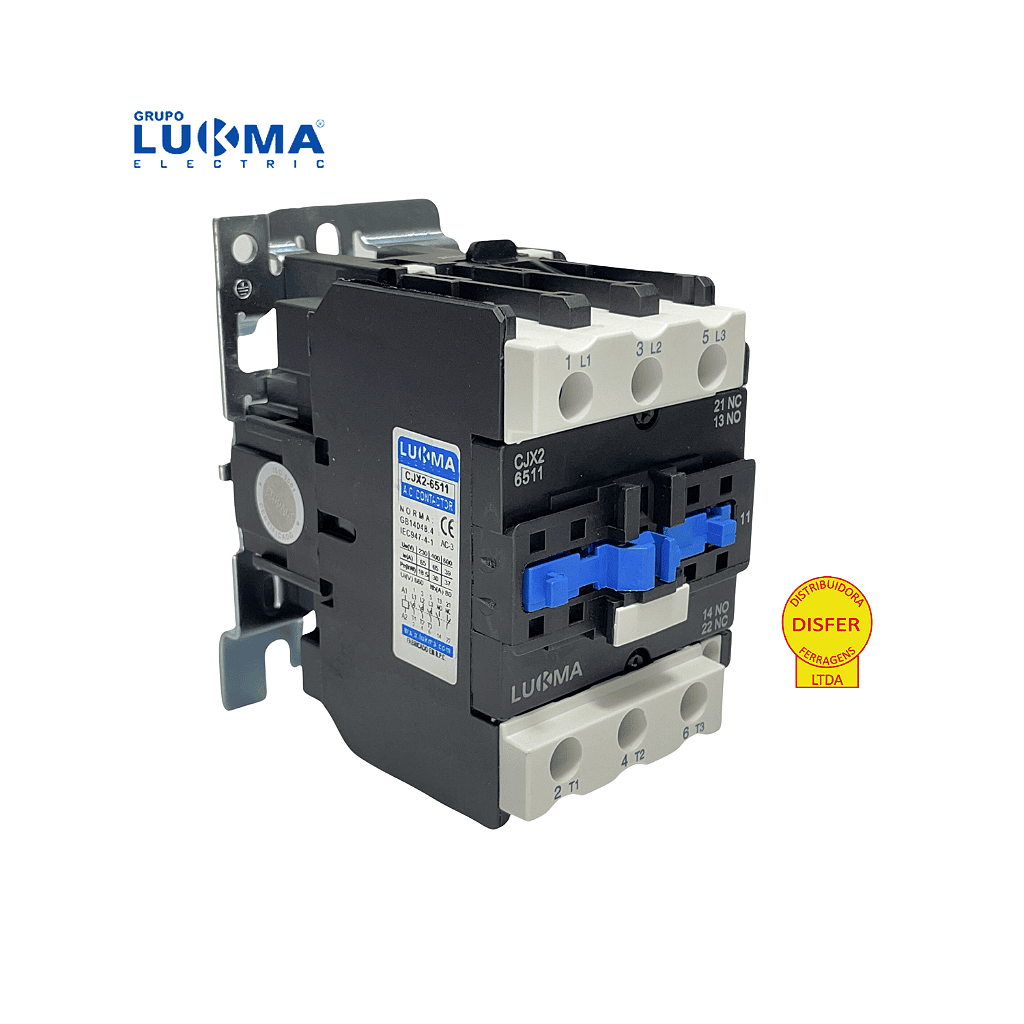

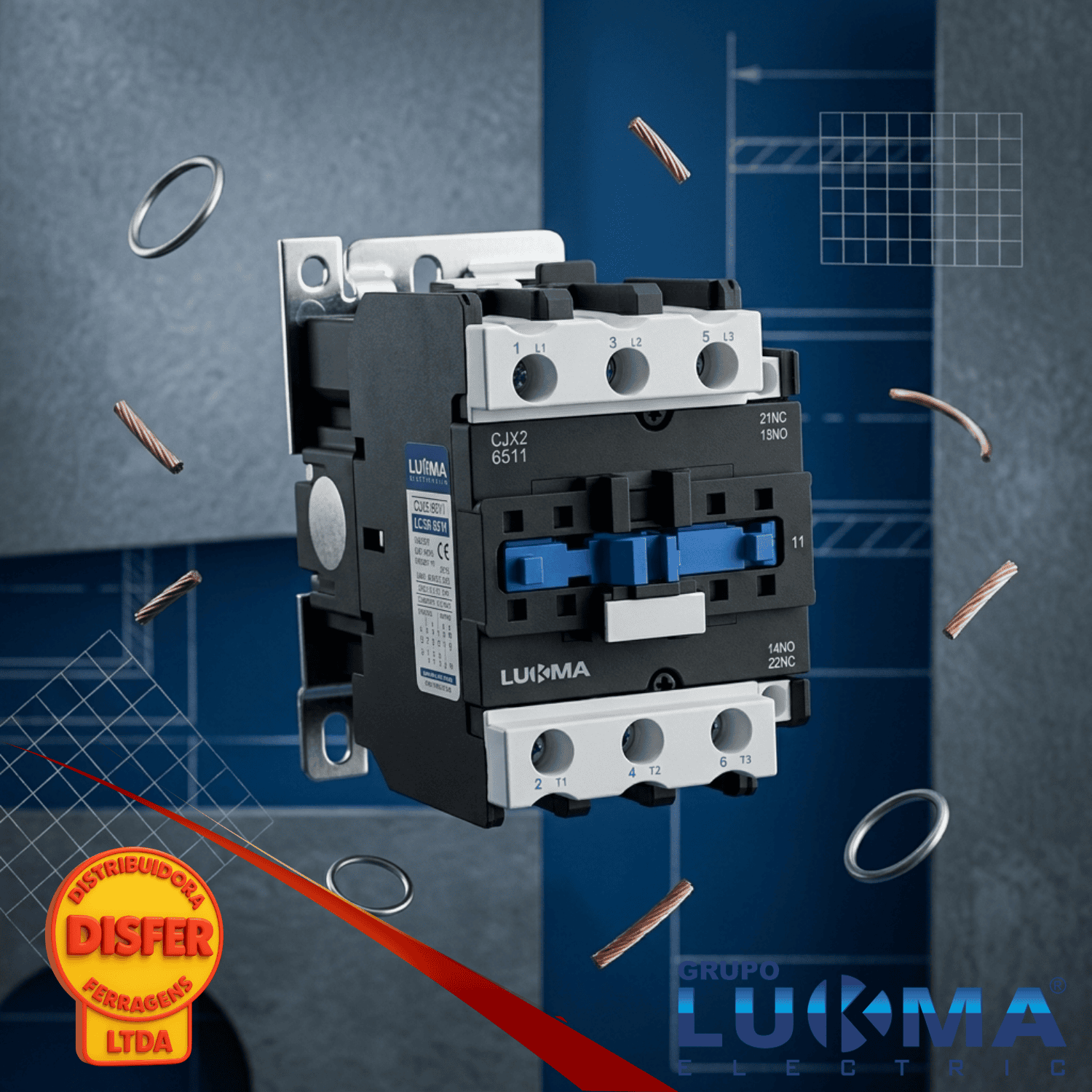

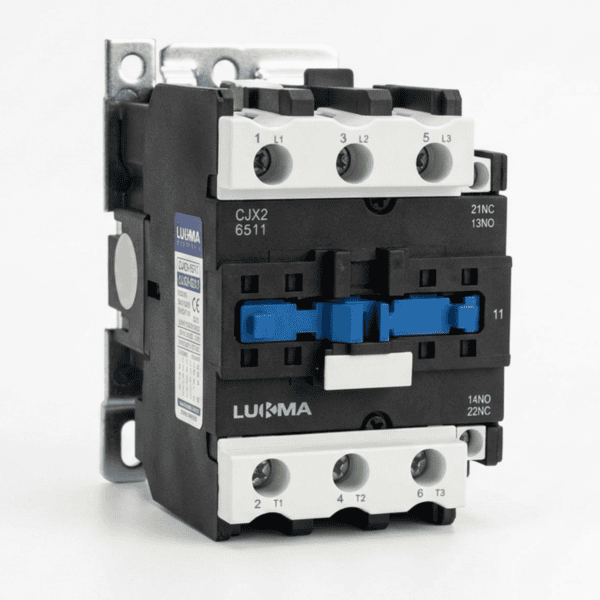

O Contator Lukma CJX2-6511 é um contator tripolar de 65A, com bobina de comando em 220Vca e configuração 3P+1NA+1NF. É indicado para manobra e acionamento de cargas elétricas em painéis, máquinas, comandos elétricos e sistemas de automação.
Para que serve, por que usar e na prática
O contator permite ligar e desligar cargas elétricas por meio de um circuito de comando, possibilitando o acionamento à distância e facilitando a automação de máquinas e equipamentos.
Na prática, os três polos principais realizam a manobra do circuito de potência. Os contatos auxiliares 1NA e 1NF podem ser utilizados em circuitos de comando, sinalização e intertravamento.
O CJX2-6511 é indicado principalmente para comandos de motores trifásicos e outras cargas em corrente alternada. Quando necessário, pode ser associado a um relé térmico compatível para proteção contra sobrecargas.
Configuração 3P+1NA+1NF
- 3P: três polos principais para manobra da carga.
- 1NA: contato auxiliar normalmente aberto.
- 1NF: contato auxiliar normalmente fechado.
- 65A: corrente nominal de operação.
- 220Vca: tensão da bobina de comando.
Aplicações em comandos e automação
O CJX2-6511 pode ser utilizado em:

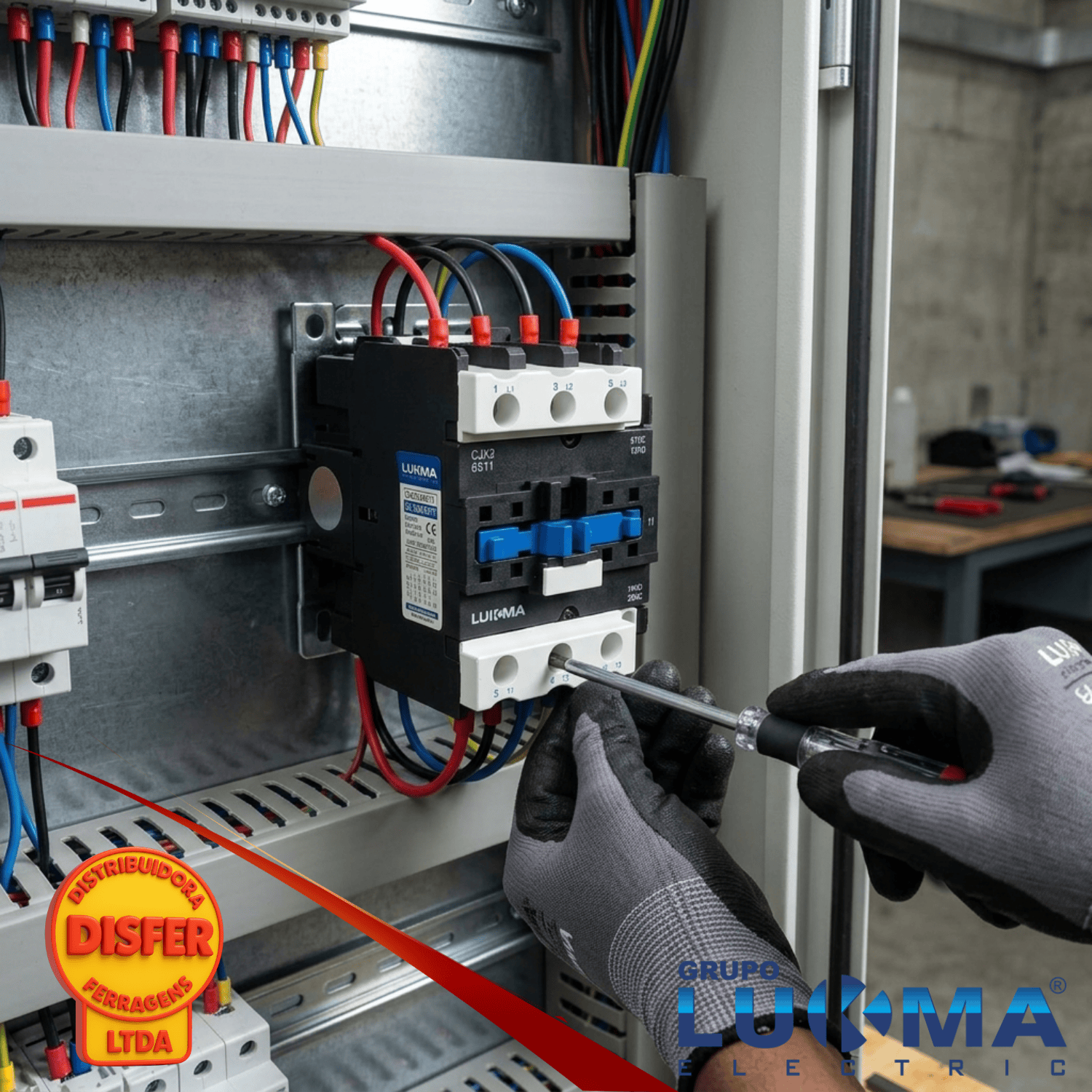

- Painéis elétricos
- Comandos de motores trifásicos
- Máquinas e equipamentos
- Sistemas de automação
- Acionamento de bombas
- Circuitos de comando e sinalização
- Sistemas com intertravamento
- Manobra de cargas em corrente alternada
Em aplicações AC2/AC3, o modelo possui capacidade de até 25 cv / 18 kW em 220V, 40 cv / 30 kW em 380V e 50 cv / 37 kW em 440V, conforme a ficha técnica da Lukma.
O contator realiza a manobra da carga. A proteção contra sobrecargas deve ser feita pelo dispositivo de proteção adequado ao circuito, como um relé térmico, quando aplicável.
Dica do Eletricista
“Antes da instalação, confira a tensão da bobina e a corrente da carga. No CJX2-6511, verifique também as funções dos contatos 1NA e 1NF para utilizá-los corretamente no circuito de comando.”
