Descrição do produto

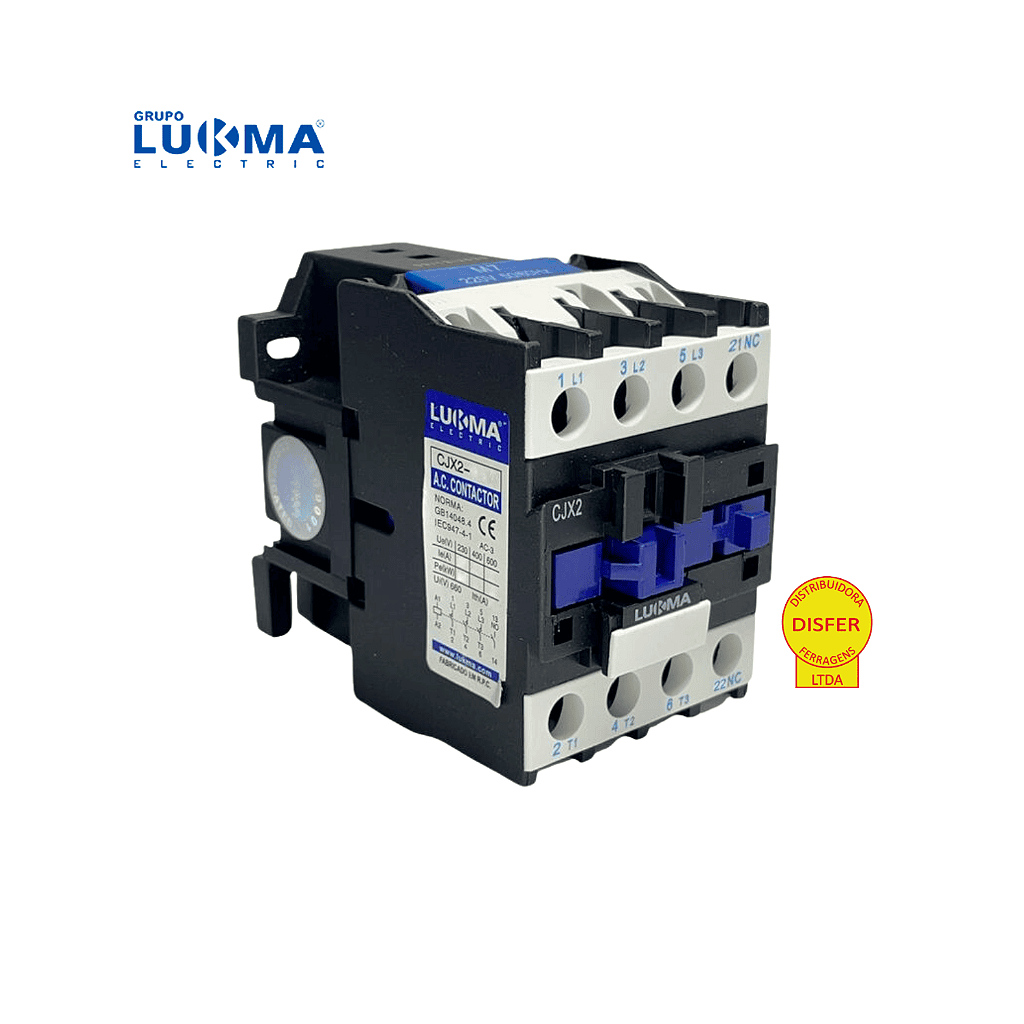

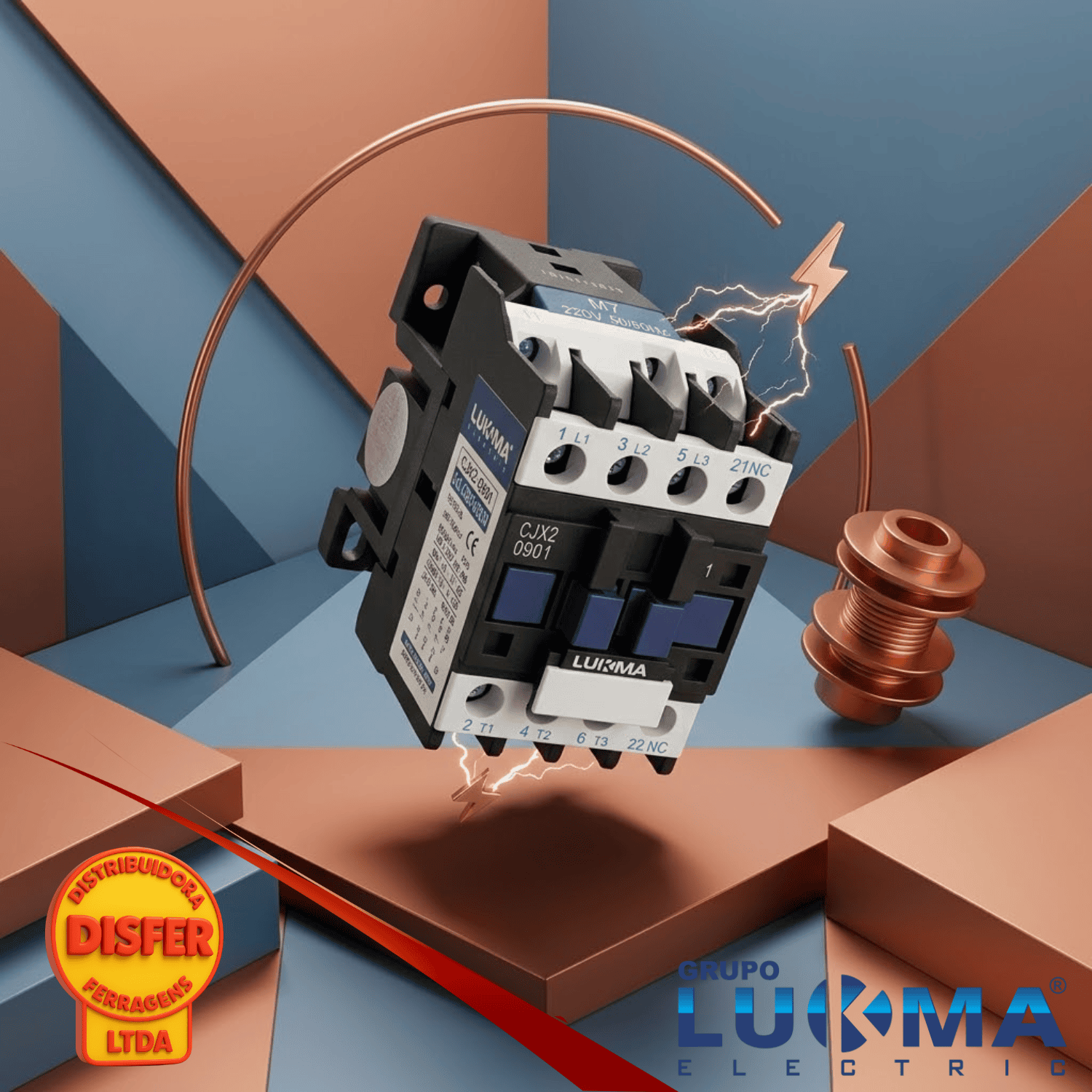

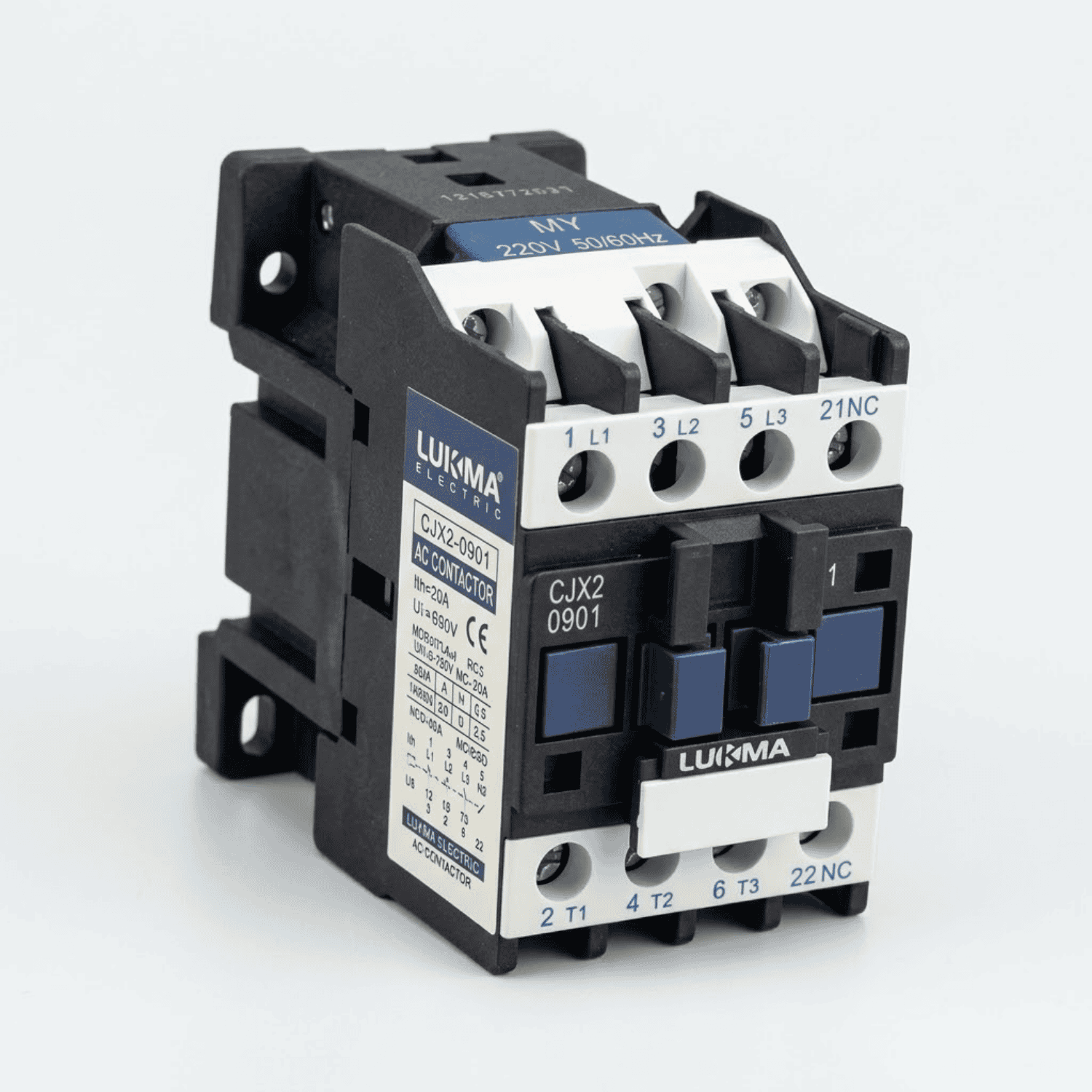

O Contator Lukma CJX2-0901 é um contator tripolar de 9A, com bobina de comando em 220Vca e configuração 3P+1NF. É indicado para manobra e acionamento de cargas elétricas em painéis, máquinas, comandos elétricos e sistemas de automação. A linha CJX2 é destinada principalmente a circuitos de controle e acionamento de motores trifásicos em corrente alternada.
Para que serve, por que usar e na prática
O contator permite ligar e desligar cargas elétricas por meio de um circuito de comando, possibilitando o acionamento à distância e facilitando a automação de máquinas e equipamentos.
Na prática, os três polos principais realizam a manobra do circuito de potência. O contato auxiliar 1NF pode ser utilizado em circuitos de comando, sinalização e intertravamento.
O CJX2-0901 pode ser combinado com acessórios como blocos de contatos auxiliares e relés térmicos, permitindo adaptar o conjunto às necessidades do circuito de comando e proteção.
Configuração 3P+1NF
- 3P: três polos principais para manobra da carga.
- 1NF: contato auxiliar normalmente fechado.
- 9A: corrente nominal de operação.
- 220Vca: tensão da bobina de comando.
Aplicações em comandos e automação
O CJX2-0901 pode ser utilizado em:

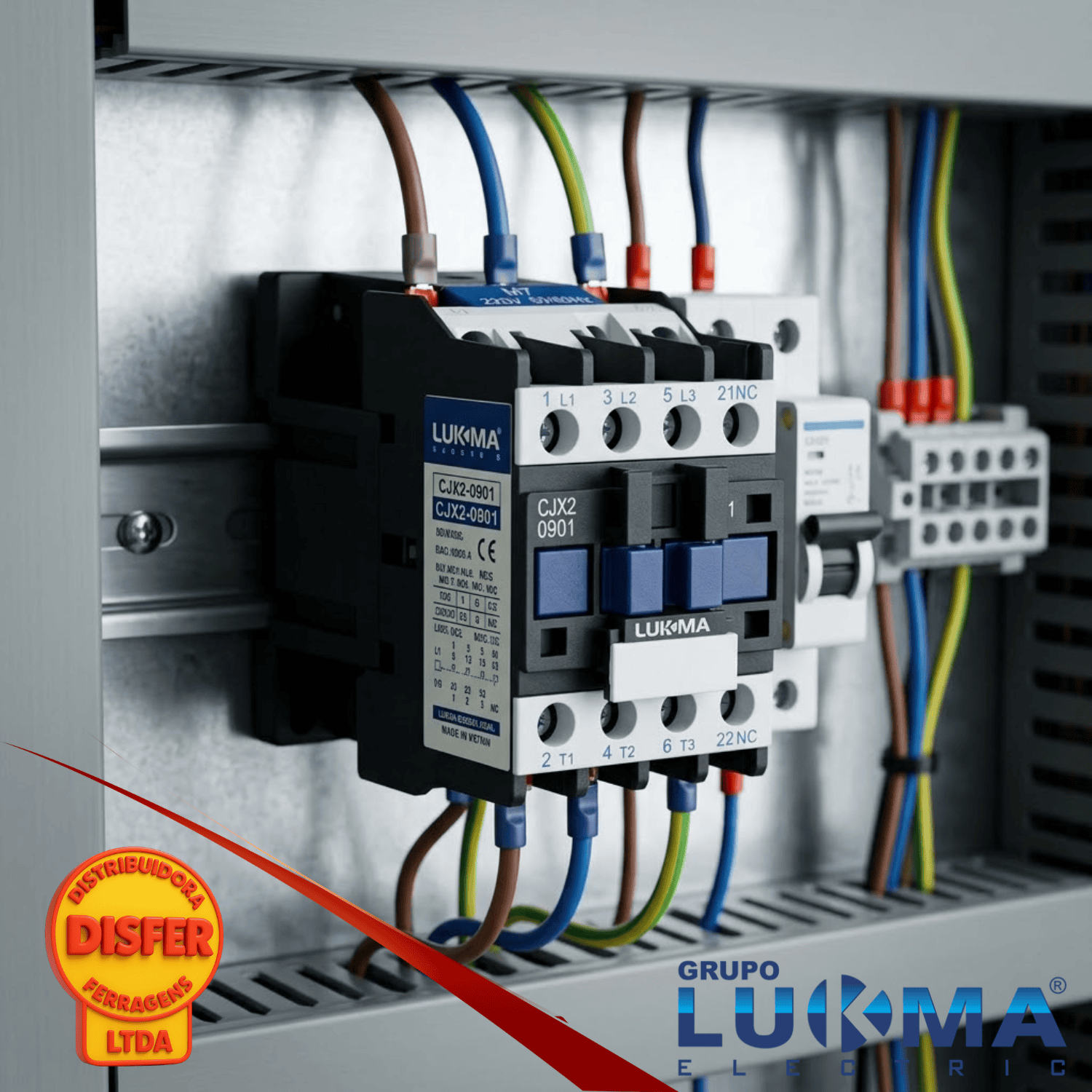

- Painéis elétricos
- Comandos de motores trifásicos
- Máquinas e equipamentos
- Sistemas de automação
- Acionamento de bombas
- Circuitos de comando e sinalização
- Sistemas com intertravamento
- Manobra de cargas em corrente alternada
Em aplicações AC2/AC3, o contator de 9A possui capacidade de até 3 cv / 2,2 kW em 220V, 5 cv / 3,7 kW em 380V e 6 cv / 4,5 kW em 440V. Em AC4, são até 1 cv / 0,75 kW em 220V e 2 cv / 1,4 kW em 380V.
O contator realiza a manobra da carga. A proteção contra sobrecargas deve ser feita pelo dispositivo de proteção adequado ao circuito, como um relé térmico, quando aplicável.
Dica do Eletricista
“Antes da instalação, confira a tensão da bobina e a corrente da carga. No CJX2-0901, verifique também a função do contato 1NF para utilizá-lo corretamente no circuito de comando.”
