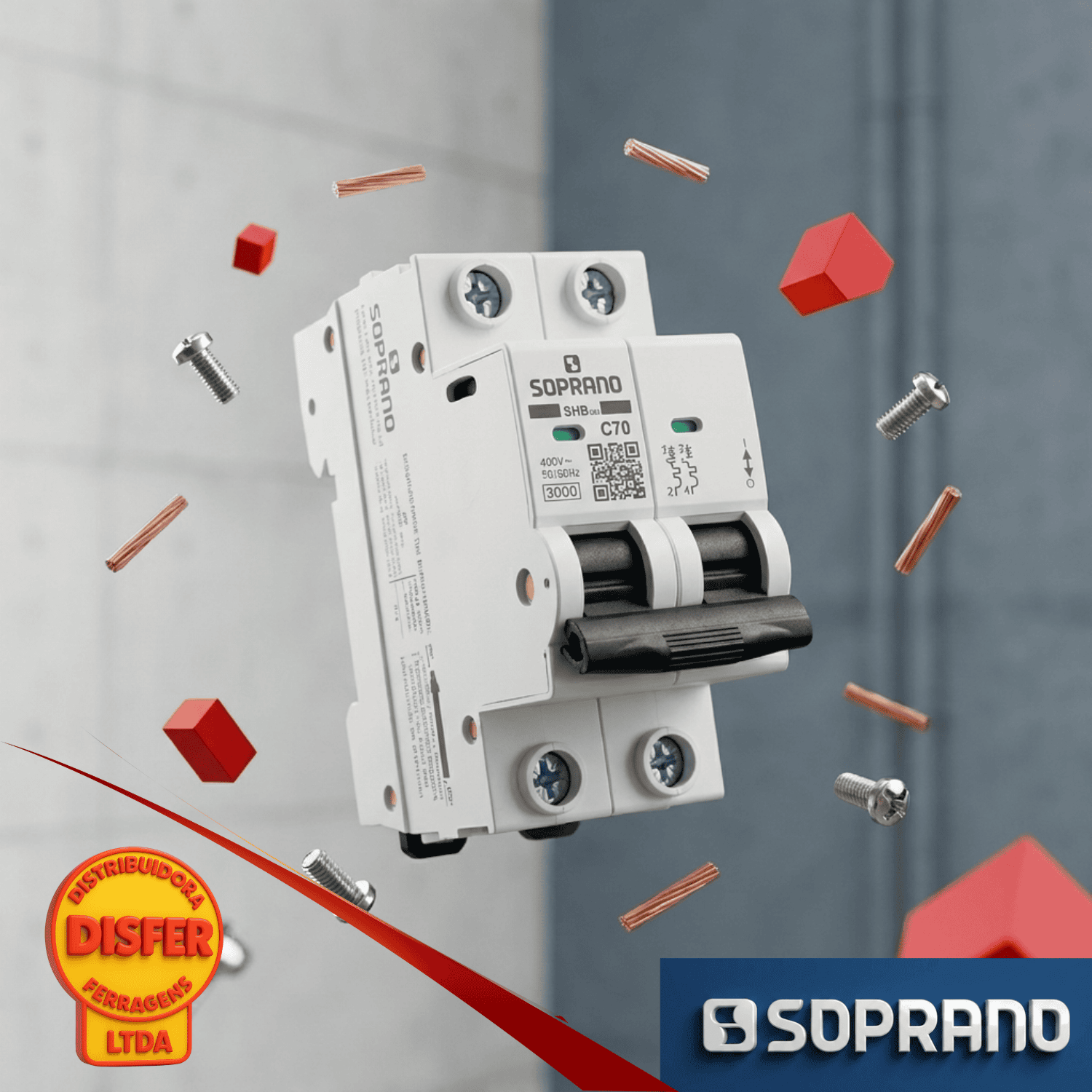

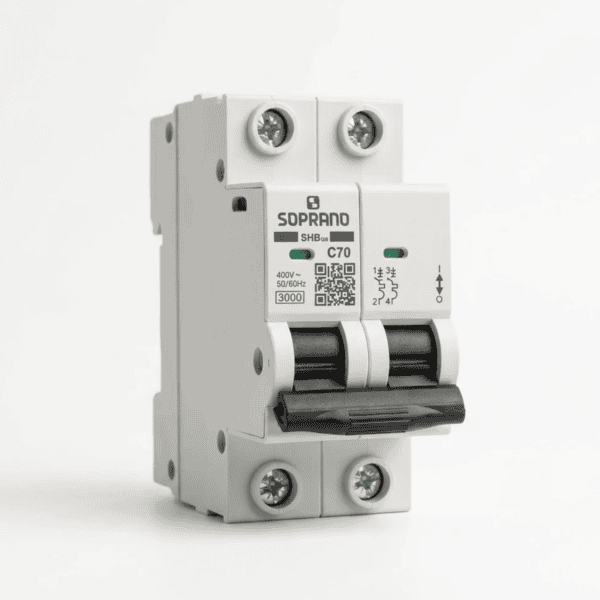

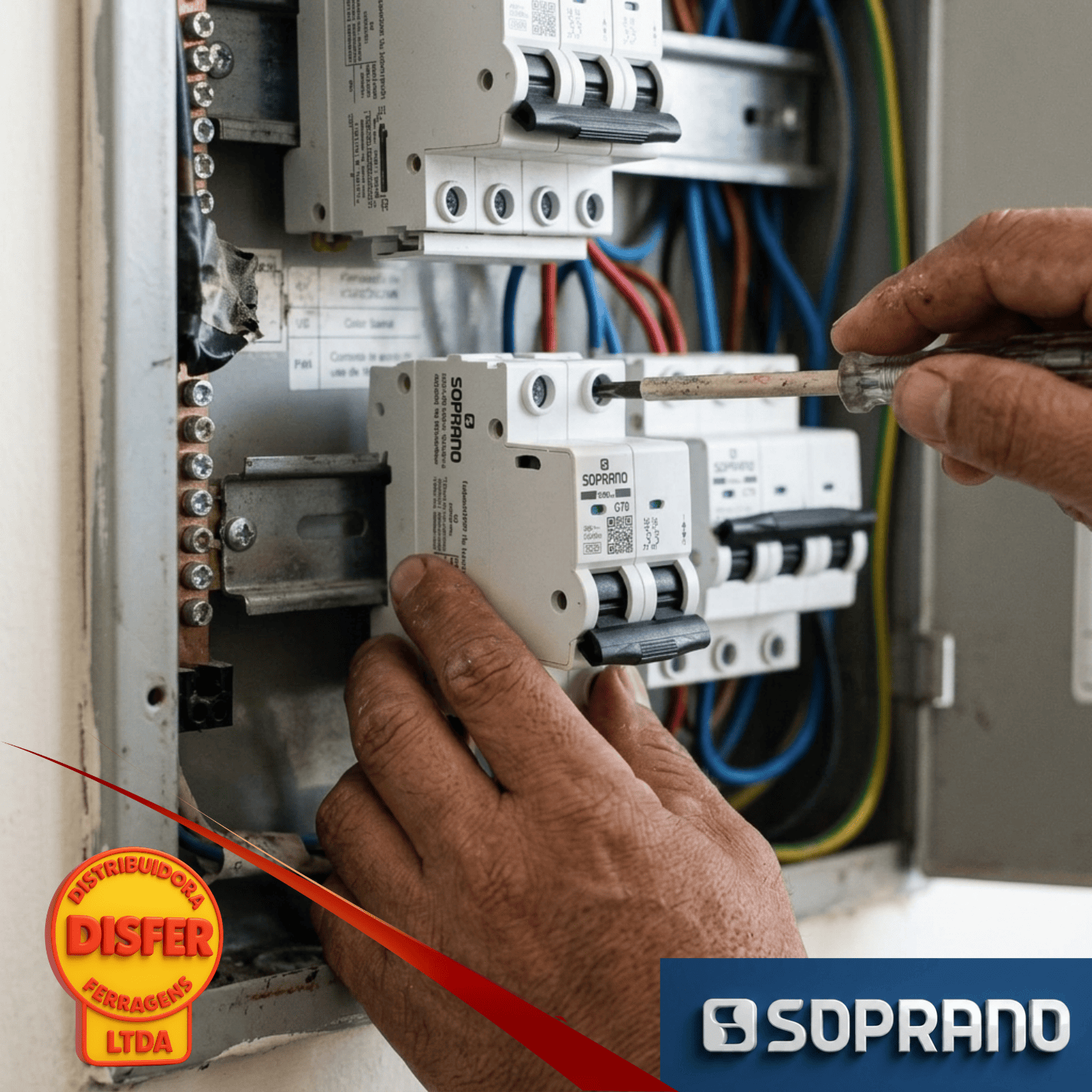

Disjuntor bipolar 70A curva C 3kA Soprano SHB GIII

O disjuntor bipolar Soprano SHB GIII de 70 A é um dispositivo de proteção termomagnética desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Possui dois polos, curva de disparo C e capacidade de interrupção de 3 kA conforme a especificação para a norma ABNT NBR NM 60898.

Sua instalação em trilho DIN de 35 mm facilita a montagem em quadros de distribuição e painéis elétricos. A linha SHB GIII foi projetada para oferecer proteção aos condutores e praticidade na instalação.

Pra que serve

O disjuntor atua interrompendo a corrente elétrica quando identifica condições de sobrecarga ou curto-circuito. O mecanismo térmico responde às sobrecargas, enquanto o magnético atua rapidamente diante de correntes elevadas.

A curva C possui faixa de disparo magnético de 5 a 10 vezes a corrente nominal (In), característica que deve ser considerada na escolha da proteção de acordo com o tipo de carga e as condições da instalação.

Onde é mais usado

• Quadros de distribuição: proteção de circuitos dimensionados para corrente nominal de 70 A.
• Instalações comerciais: proteção de circuitos alimentadores compatíveis com as características do disjuntor.
• Painéis elétricos: proteção de circuitos de máquinas e equipamentos conforme o projeto elétrico.
• Circuitos de maior corrente: aplicações em que o dimensionamento dos condutores e as condições de curto-circuito sejam compatíveis com o dispositivo.

O disjuntor bipolar permite o desligamento simultâneo dos dois polos. Sua aplicação deve respeitar o projeto elétrico, a capacidade de condução dos cabos e a corrente de curto-circuito presumida no ponto de instalação.

Dica do Eletricista

“Antes de instalar o disjuntor bipolar de 70 A, confira o dimensionamento dos cabos, barramentos e conexões. Verifique também se a capacidade de interrupção de 3 kA é suficiente para a corrente de curto-circuito prevista no ponto de instalação.”

Informações técnicas

• Marca: Soprano
• Linha: SHB GIII
• Modelo: SHB 2GIII-C070A
• Código do fabricante: 05121.7070.21
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 70 A
• Curva de disparo: C (5 a 10 x In)
• Capacidade de interrupção: 3 kA conforme ABNT NBR NM 60898
• Tensão operacional: 230/400 Vca, conforme especificação comercial do modelo
• Frequência: 50/60 Hz
• Grau de proteção: IP20
• Fixação: Trilho DIN de 35 mm
• Vida mecânica: Até 10.000 manobras
• Vida elétrica: Até 4.000 manobras
• Aplicação: Proteção de circuitos elétricos em instalações de baixa tensão, conforme dimensionamento
