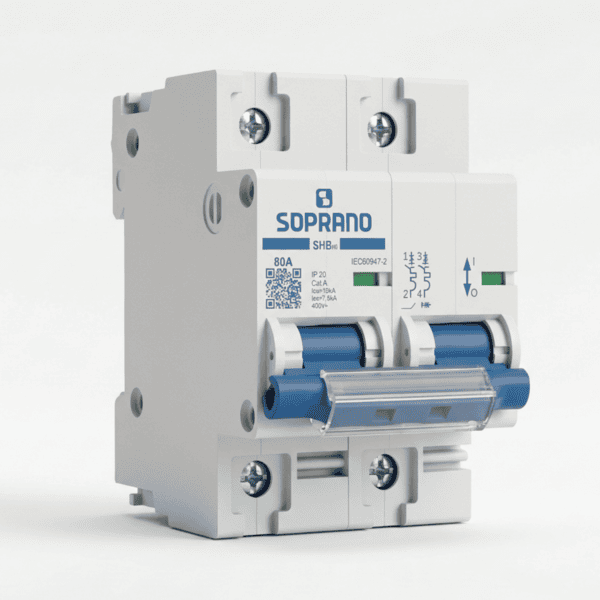

Disjuntor bipolar 80A Soprano SHB-HII com disparo termomagnético de 8 a 12 x In

O disjuntor bipolar Soprano SHB-HII de 80 A foi desenvolvido para proteger instalações elétricas de baixa tensão contra sobrecargas e curtos-circuitos. Possui capacidade de interrupção de 10 kA e disparo termomagnético magnético especificado pelo fabricante na faixa de 8 a 12 vezes a corrente nominal (In).

Seus dois polos permitem o desligamento simultâneo dos condutores protegidos. A fixação em trilho DIN de 35 mm facilita a instalação em quadros de distribuição e painéis elétricos.

Disparo termomagnético de 8 a 12 vezes a corrente nominal (In): característica importante para o dimensionamento da proteção em instalações elétricas. Essa faixa define a atuação magnética do disjuntor diante de correntes elevadas, devendo ser considerada na coordenação das proteções e na verificação das condições de curto-circuito do circuito.

Pra que serve

A proteção térmica atua em situações de sobrecarga, enquanto a proteção magnética promove o disparo diante de correntes elevadas associadas a curtos-circuitos.

Com corrente nominal de 80 A, o disjuntor pode ser utilizado na proteção de circuitos alimentadores e equipamentos compatíveis com essa corrente, desde que o dimensionamento elétrico da instalação esteja adequado.

Onde é mais usado

• Quadros de distribuição: proteção de circuitos alimentadores em instalações compatíveis com 80 A.
• Instalações comerciais: proteção de circuitos de alimentação de maior corrente.
• Painéis industriais: proteção de circuitos de máquinas e equipamentos conforme o projeto elétrico.
• Alimentação de quadros secundários: aplicação quando a corrente de projeto e as condições de proteção são compatíveis com as características do disjuntor.

A escolha deve considerar a corrente de projeto, a capacidade de condução dos cabos, os barramentos, os terminais e a corrente de curto-circuito presumida no ponto de instalação.

Dica do Eletricista

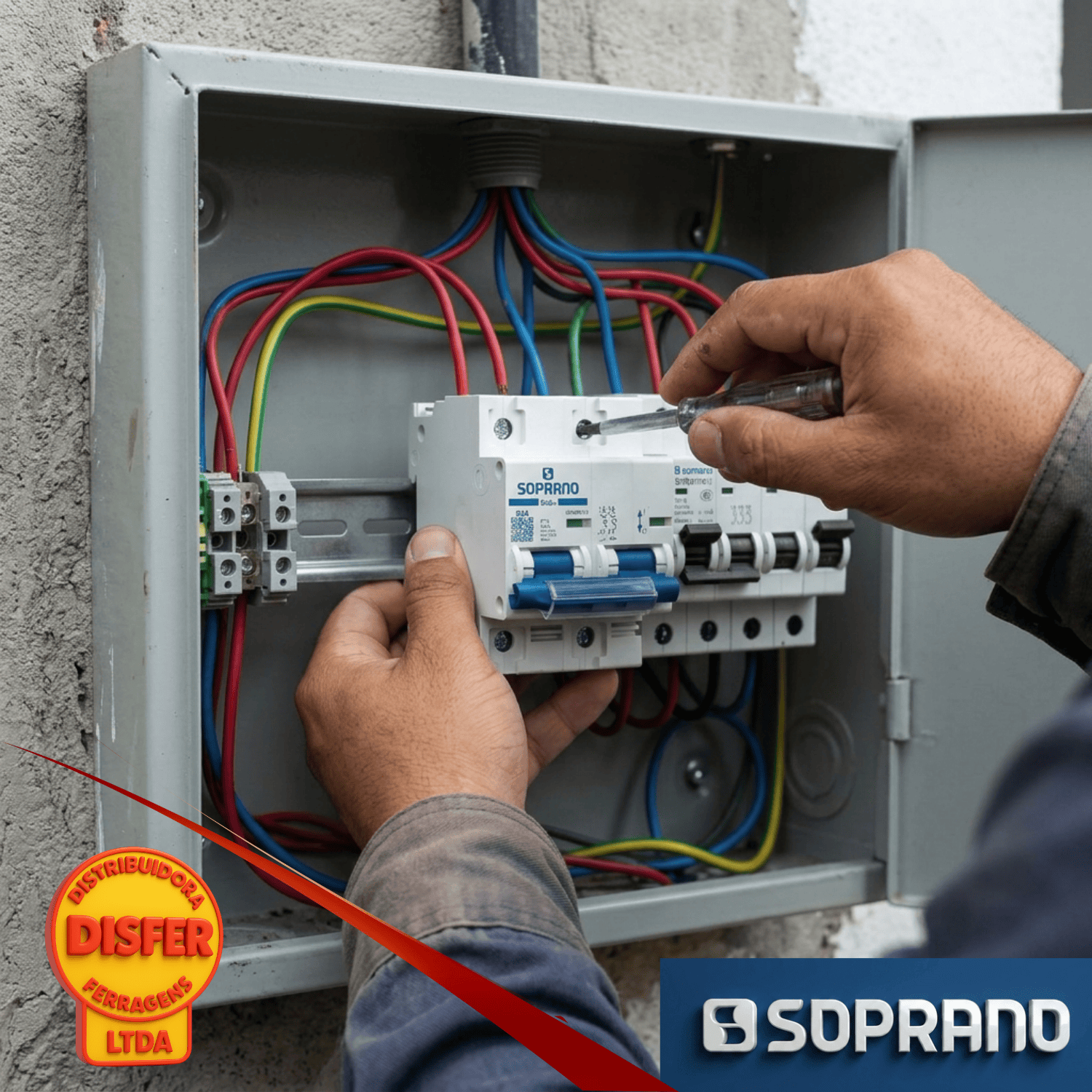

“Antes de instalar o disjuntor, verifique se os cabos e barramentos suportam a corrente prevista e se a capacidade de interrupção de 10 kA atende às condições de curto-circuito da instalação. Consulte também o manual técnico para confirmar os requisitos de montagem e conexão.”

Informações técnicas

• Marca: Soprano
• Linha: SHB-HII
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 80 A
• Disparo termomagnético: 8 a 12 x In
• Capacidade de interrupção: 10 kA
• Norma de referência: ABNT NBR IEC 60947-2
• Tensão nominal de operação: 400 Vca, conforme especificação da linha
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção de circuitos de maior corrente em instalações comerciais e industriais, conforme dimensionamento
