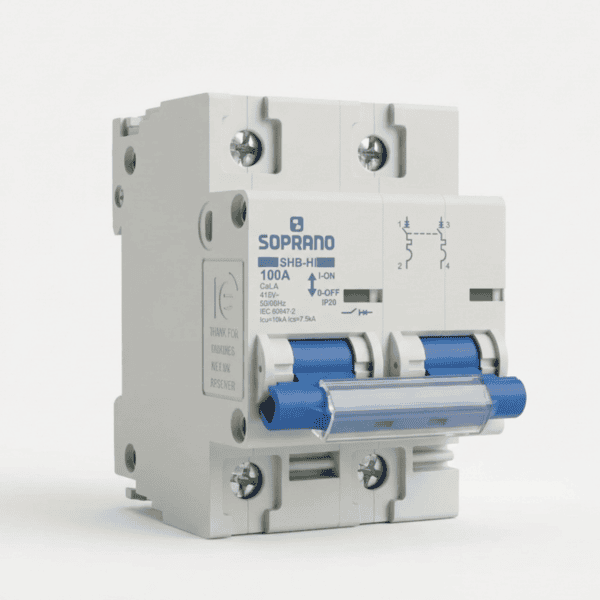

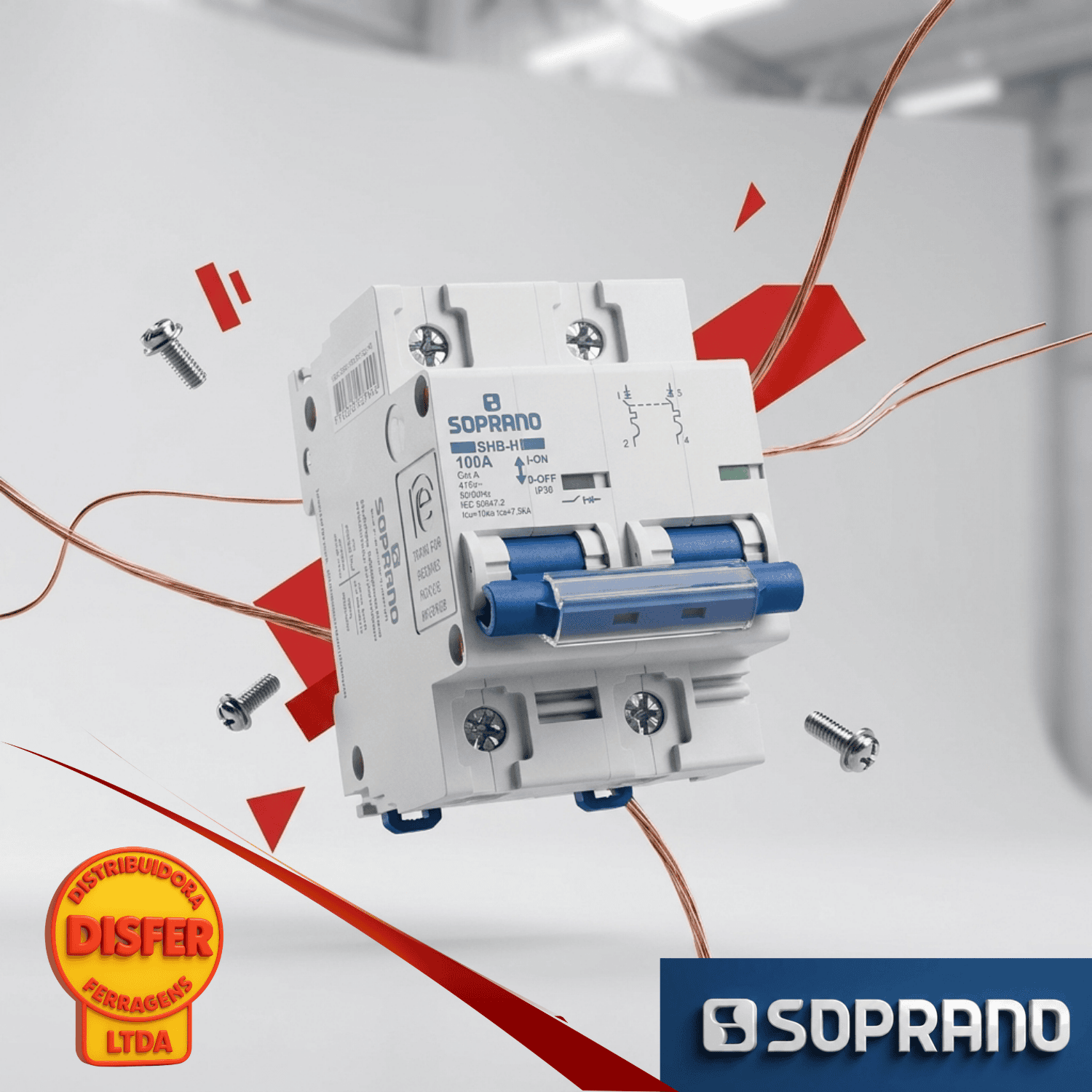

Disjuntor bipolar 100A Soprano SHB-H para circuitos de alta corrente

O disjuntor bipolar de 100 A da linha SHB-H Soprano é um dispositivo termomagnético desenvolvido para proteger instalações elétricas contra sobrecargas e curtos-circuitos. Com curva C e capacidade de interrupção de 10 kA conforme a norma NBR IEC 60947-2, é indicado para aplicações que exigem proteção de circuitos de alta corrente.

Seus dois polos são acionados em conjunto, permitindo interromper simultaneamente os condutores protegidos. A estrutura em termoplástico de engenharia e a fixação em trilho DIN de 35 mm facilitam a montagem em quadros de distribuição e painéis elétricos.

Pra que serve

A proteção térmica atua em situações de sobrecarga, enquanto a proteção magnética responde rapidamente aos curtos-circuitos. O disjuntor também permite o acionamento manual para ligar e desligar o circuito.

Por ser bipolar, é utilizado em circuitos nos quais o projeto exige o desligamento simultâneo de dois condutores, como determinadas alimentações de 220 V entre fases.

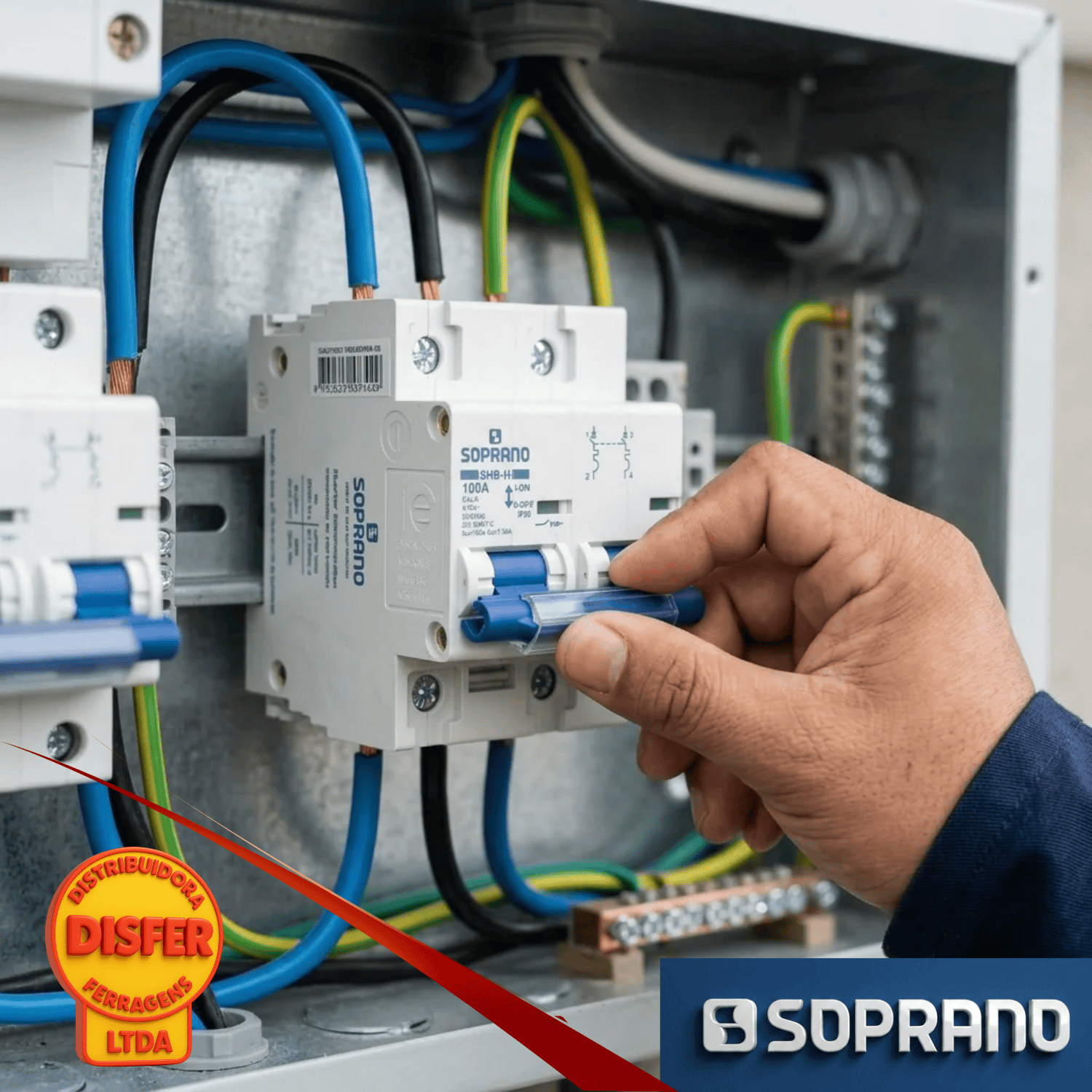

Onde é mais usado

O disjuntor de 100 A é indicado para circuitos de alimentação de alta corrente em instalações comerciais e industriais. Entre as aplicações possíveis estão:

• Alimentação de quadros secundários: proteção de circuitos que distribuem energia para outros setores da instalação.
• Máquinas e equipamentos industriais: proteção de alimentações dimensionadas para correntes compatíveis com o dispositivo.
• Sistemas de climatização e aquecimento de grande porte: utilização em circuitos dedicados conforme os requisitos elétricos dos equipamentos.
• Instalações comerciais: proteção de circuitos de distribuição que demandam corrente elevada.

A escolha deve considerar a corrente de projeto, a capacidade de condução dos cabos, os barramentos, os terminais e a corrente de curto-circuito prevista no ponto de instalação. A capacidade de interrupção de 10 kA deve ser compatível com as condições reais do circuito.

Dica do Eletricista

“Em circuitos de 100 A, confira o dimensionamento de todos os componentes da alimentação, incluindo cabos, barramentos e conexões. Verifique também se a curva C e a capacidade de interrupção de 10 kA atendem ao projeto elétrico.”

Informações técnicas

• Marca: Soprano
• Linha: SHB-H
• Código do fabricante: 05121.1100.21
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 100 A
• Curva de disparo: C
• Capacidade de interrupção: 10 kA conforme NBR IEC 60947-2
• Tensão de operação: 240/415 Vca, conforme especificação da linha
• Frequência: 50/60 Hz
• Vida mecânica declarada: 20.000 manobras
• Vida elétrica declarada: 4.000 manobras
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção de circuitos de alta corrente em instalações comerciais e industriais, conforme dimensionamento
