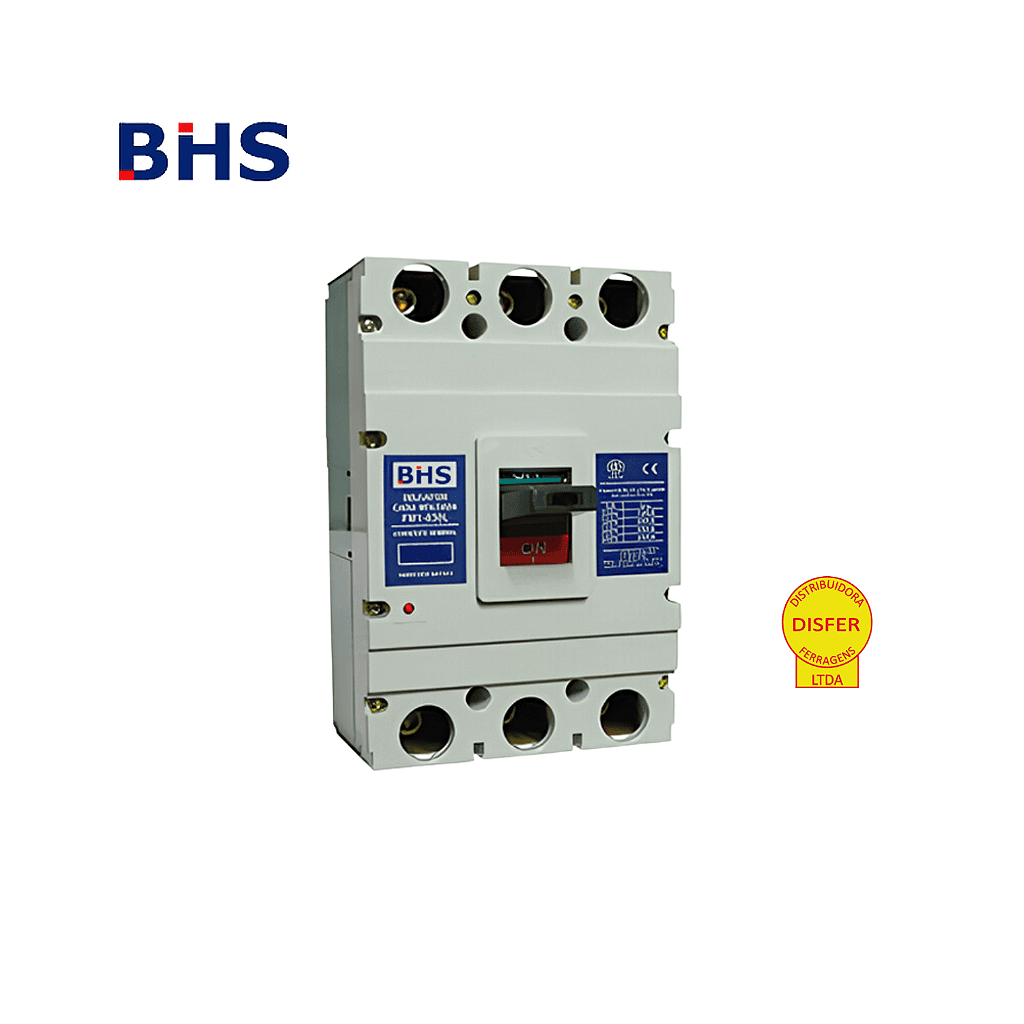

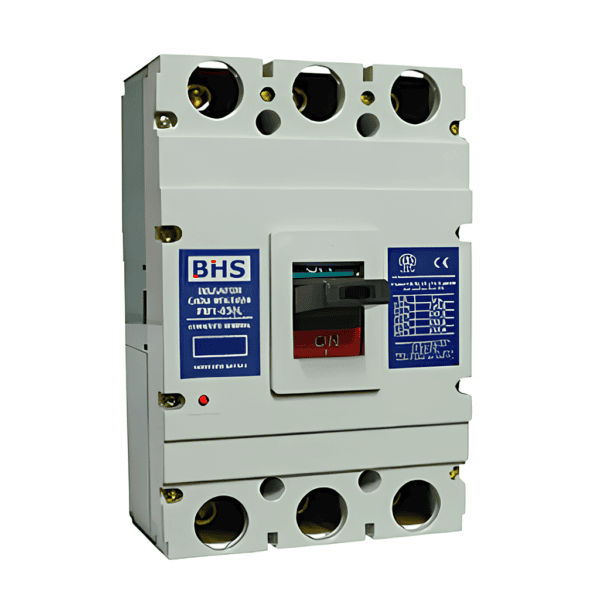

Disjuntor caixa moldada tripolar 500A para proteção de instalações elétricas
O Disjuntor Caixa Moldada Tripolar 500A FM1-630L da BHS é indicado para proteção e manobra de circuitos elétricos trifásicos de alta corrente. Desenvolvido para aplicações em sistemas de distribuição de energia, pode ser utilizado em instalações industriais, comerciais e prediais de grande porte.
Seu sistema de disparo termomagnético fixo atua contra sobrecargas e curtos-circuitos, interrompendo a alimentação quando as condições elétricas ultrapassam os limites de proteção do dispositivo.
Com capacidade de interrupção de 50kA em 380V, é destinado a instalações que exigem proteção compatível com elevados níveis de corrente de curto-circuito.
Pra que serve
O disjuntor caixa moldada 500A protege circuitos elétricos contra sobrecargas e curtos-circuitos. O disparador térmico atua diante de correntes excessivas mantidas por determinado período, enquanto o disparador magnético realiza a atuação rápida em situações de curto-circuito.
Onde é mais usado
- Quadros gerais de distribuição de energia em indústrias.
- Painéis elétricos de máquinas e equipamentos de grande porte.
- Alimentadores trifásicos de alta corrente.
- Sistemas de distribuição elétrica em instalações comerciais e industriais.
- Proteção de circuitos de geradores e sistemas de alimentação de grande capacidade, conforme o dimensionamento do projeto.
Dica do Eletricista
“Antes da instalação, confira se a capacidade de interrupção do disjuntor é compatível com a corrente de curto-circuito presumida no ponto de instalação. Verifique também a capacidade dos cabos e barramentos, além da coordenação com as demais proteções do sistema.”
Informações técnicas
- Marca: BHS
- Linha: FM1
- Modelo: FM1-630L
- Referência: FM1-630L-500
- Código de catálogo localizado: FM00138920
- Tipo: Disjuntor em caixa moldada (MCCB)
- Número de polos: 3 – Tripolar
- Corrente nominal (In): 500A
- Tensão nominal de operação (Ue): 380Vca
- Tensão nominal de isolamento (Ui): 660Vca
- Frequência: 50/60Hz
- Temperatura de referência: +40°C
- Disparo magnético: 10 × In
- Capacidade de interrupção em 380Vca (Icu): 50kA
- Capacidade de interrupção em serviço em 380Vca (Ics): 35kA
- Norma: IEC 60947-2
