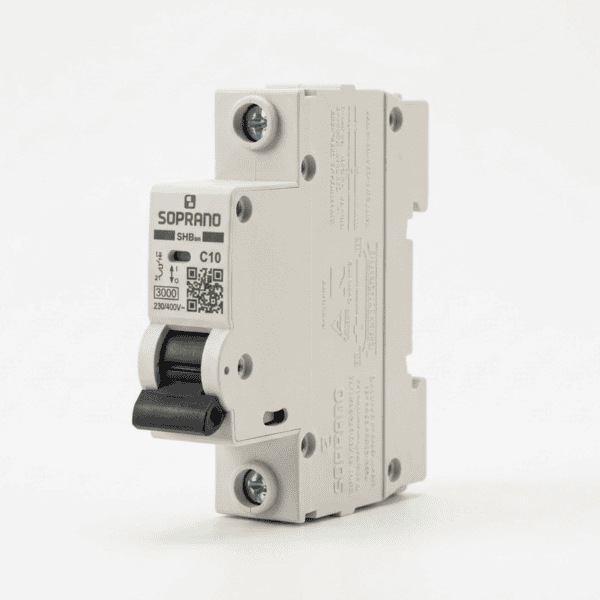

Disjuntor unipolar 10A curva C para proteção elétrica

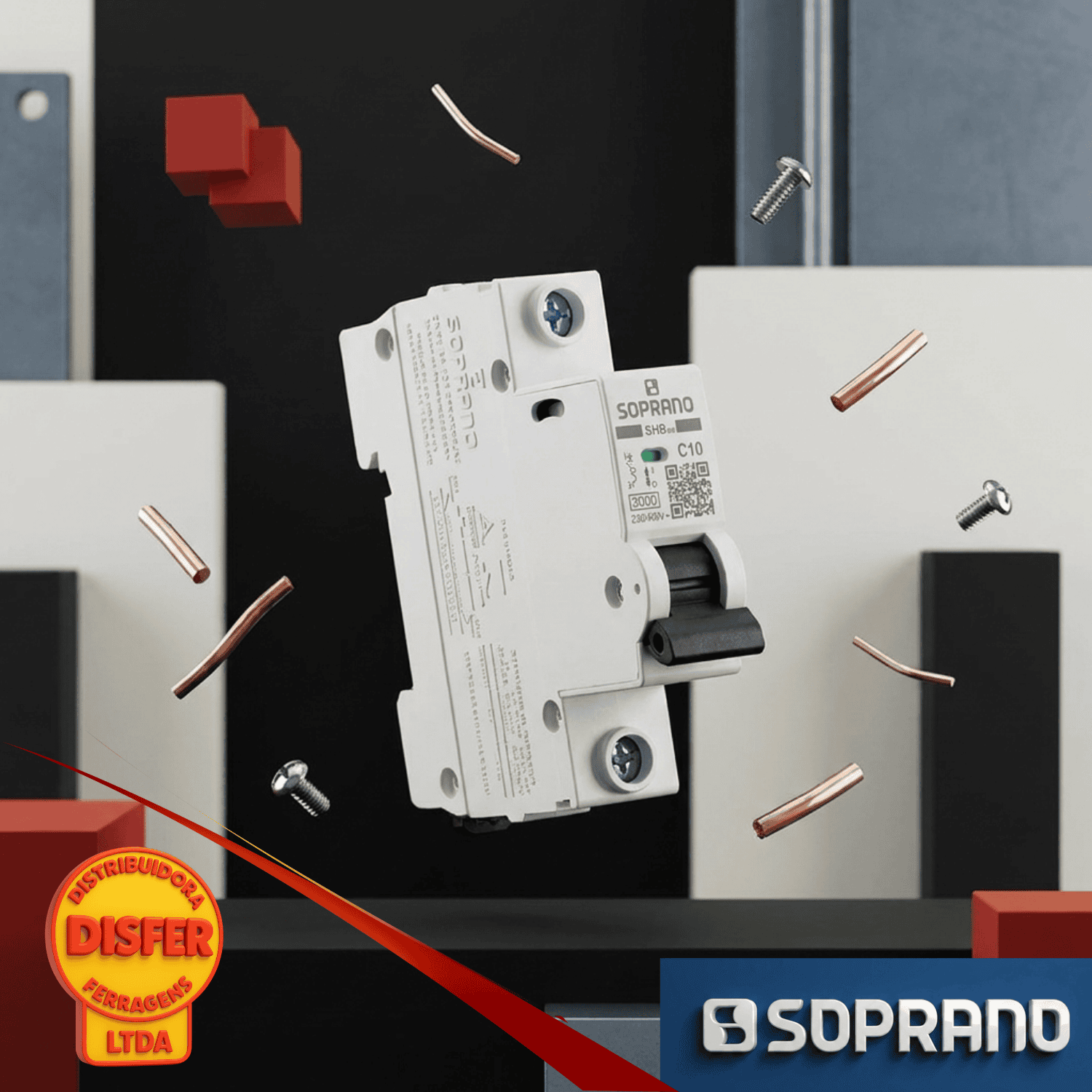

O disjuntor unipolar 10A curva C SHB GIII da Soprano é um dispositivo de proteção termomagnética que interrompe a corrente elétrica em situações de sobrecarga ou curto-circuito, ajudando a proteger os condutores e a instalação elétrica.

Com corrente nominal de 10 amperes, um polo e instalação em trilho DIN, é indicado para circuitos dimensionados para essa corrente, em quadros de distribuição residenciais, comerciais e outras instalações compatíveis.

Pra que serve

O disjuntor de 10 A protege o circuito contra correntes acima dos limites previstos, interrompendo a alimentação quando identifica uma sobrecarga ou um curto-circuito.

Sua curva C é adequada para circuitos que podem apresentar correntes de partida moderadas, como determinadas cargas indutivas. A escolha deve levar em conta as características dos equipamentos e o projeto elétrico.

Aplicações mais comuns do disjuntor unipolar 10A

O disjuntor unipolar é normalmente utilizado na proteção de circuitos com um único condutor de fase, conforme a configuração da instalação elétrica.

O modelo de 10 A pode ser utilizado em:

• Circuitos de iluminação: proteção de circuitos de lâmpadas e luminárias dimensionados para até 10 A.
• Circuitos de tomadas de uso específico: quando a carga prevista e o dimensionamento dos cabos são compatíveis com a corrente nominal do disjuntor.
• Equipamentos elétricos de menor potência: proteção de circuitos individuais para equipamentos cuja corrente de funcionamento esteja dentro dos limites previstos no projeto.

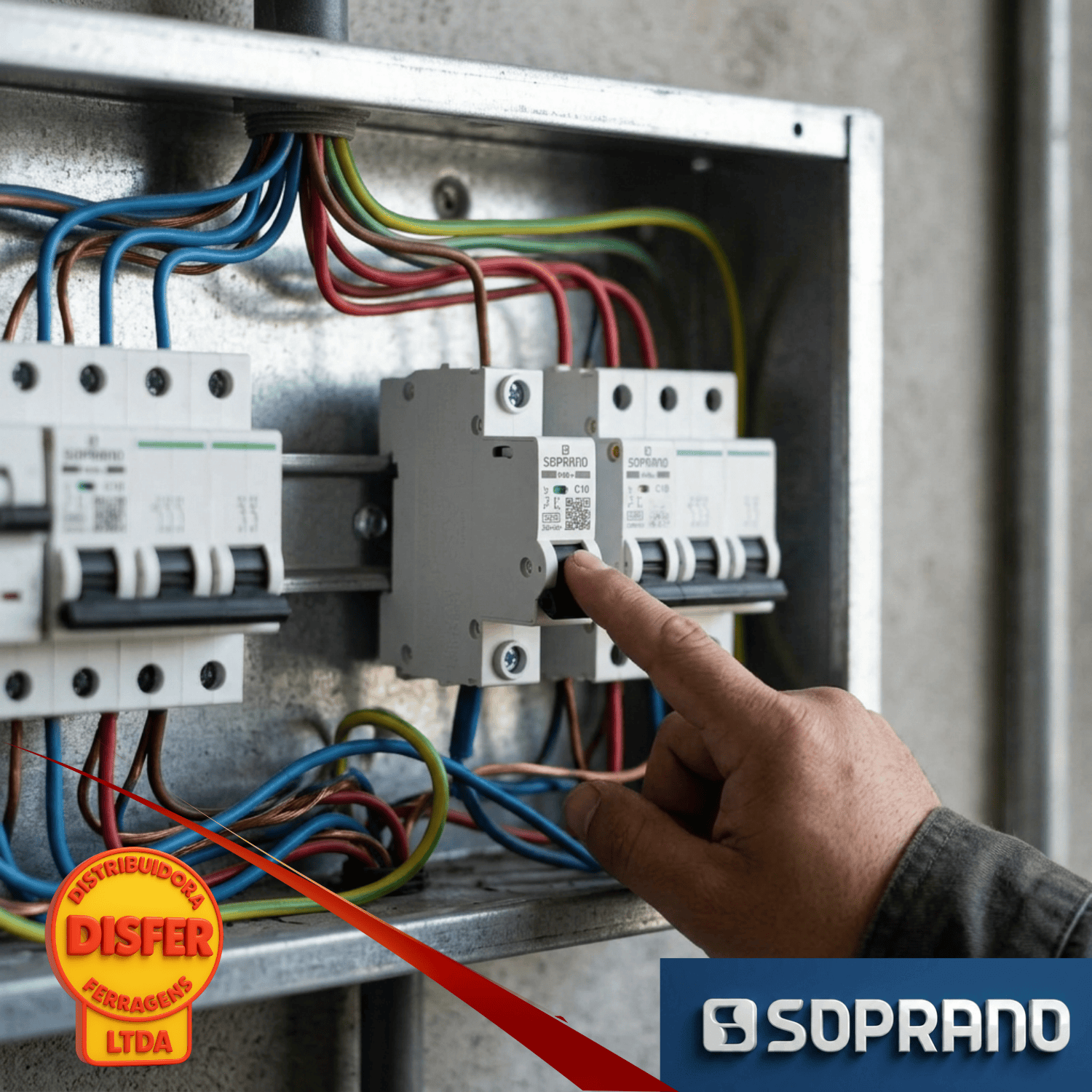

• Instalações residenciais e comerciais: montagem em quadros de distribuição para proteção individual de circuitos compatíveis.

Importante: nem todo circuito de tomadas deve utilizar um disjuntor de 10 A. A corrente nominal precisa ser definida considerando a carga, a seção dos condutores e as condições da instalação.

Informações técnicas

• Marca: Soprano
• Linha: SHB GIII
• Tipo: Disjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 10 A
• Curva de disparo: C
• Capacidade de interrupção: 3 kA, conforme a classificação da linha para a norma ABNT NBR NM 60898-1
• Fixação: Trilho DIN
• Frequência nominal: 50/60 Hz
• Grau de proteção: IP20
• Norma de referência: ABNT NBR NM 60898-1

Dica do Eletricista

“Antes de substituir ou instalar um disjuntor, confira a corrente prevista para o circuito, a capacidade dos cabos e a curva de disparo adequada. Aumentar a amperagem sem verificar o dimensionamento pode comprometer a segurança da instalação.”
