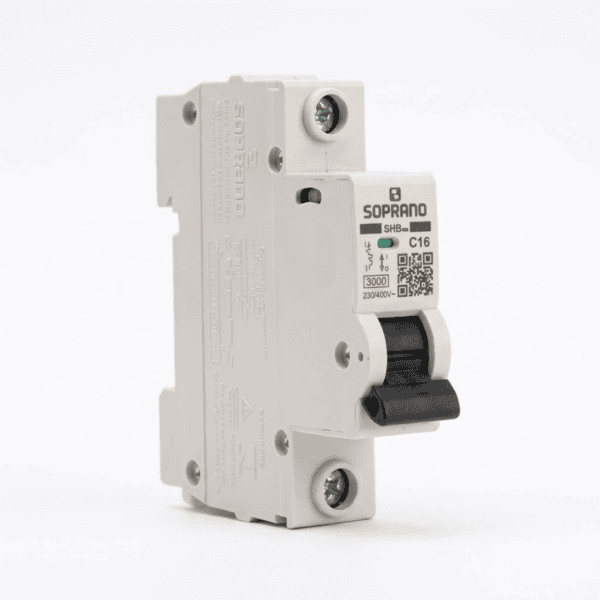

Disjuntor unipolar 16A curva C para proteção de circuitos elétricos

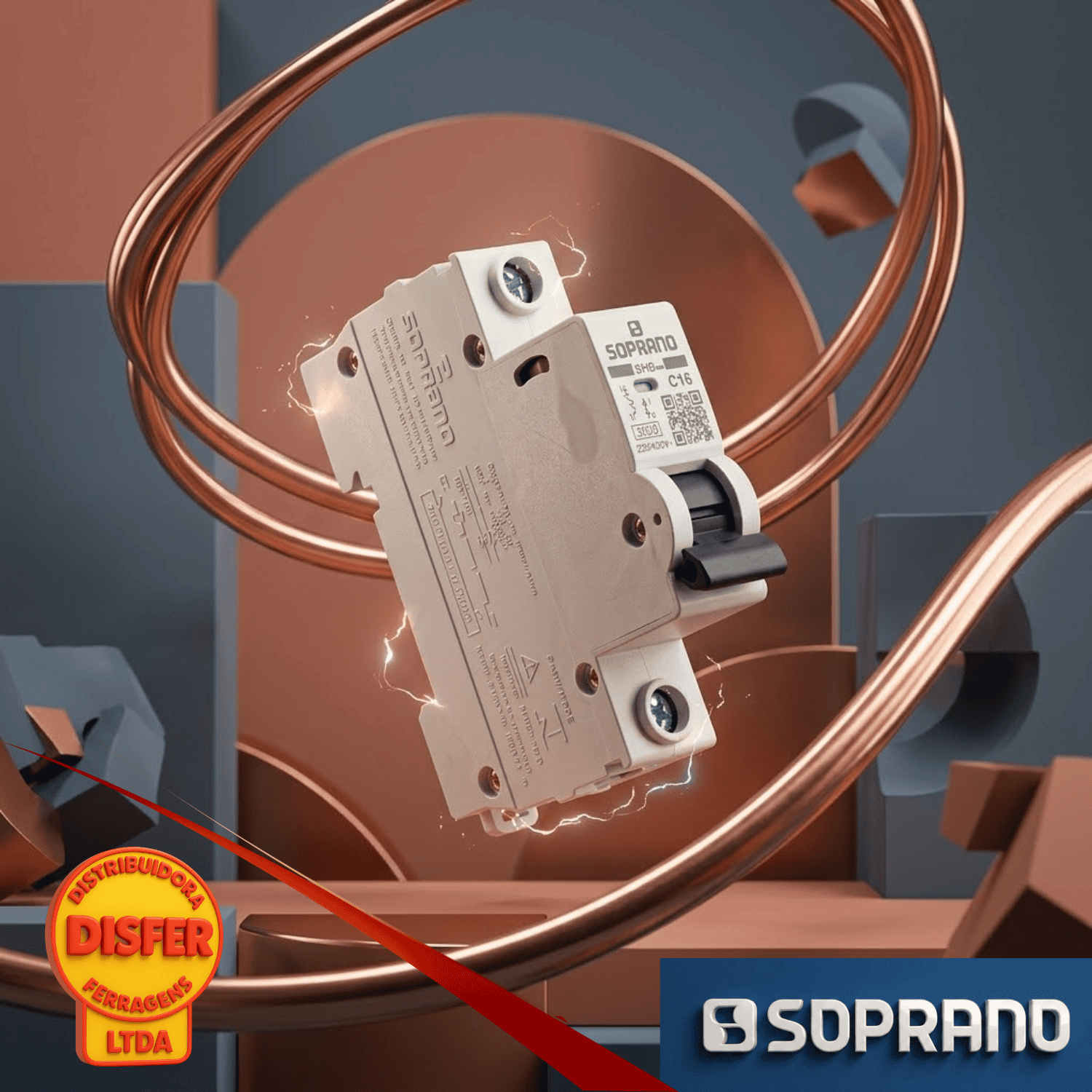

O disjuntor unipolar 16A curva C SHB GIII da Soprano é um dispositivo de proteção termomagnética desenvolvido para interromper a corrente elétrica em situações de sobrecarga ou curto-circuito, ajudando a proteger os condutores e a instalação.

Com corrente nominal de 16 amperes, um polo e montagem em trilho DIN, é indicado para quadros de distribuição residenciais, comerciais e outras instalações elétricas de baixa tensão compatíveis com suas especificações.

Pra que serve

O disjuntor de 16 A protege circuitos elétricos contra sobrecargas e curtos-circuitos. Seu mecanismo termomagnético atua quando a corrente ultrapassa os limites previstos ou ocorre um curto-circuito.

A curva C é indicada para circuitos que podem apresentar correntes de partida moderadas, como determinadas cargas indutivas. A escolha deve considerar as características do equipamento e o dimensionamento da instalação.

Aplicações mais comuns do disjuntor unipolar 16A

O disjuntor unipolar é utilizado principalmente na proteção de circuitos com um único condutor de fase, conforme a configuração da instalação elétrica.

O modelo de 16 A pode ser aplicado em:

• Circuitos de iluminação: proteção de circuitos com luminárias e lâmpadas cuja carga seja compatível com a corrente nominal.
• Circuitos de tomadas: proteção de circuitos de tomadas dimensionados para 16 A, conforme os equipamentos previstos e a capacidade dos condutores.
• Equipamentos elétricos específicos: circuitos individuais de equipamentos cuja corrente de funcionamento e partida sejam compatíveis com a curva C.

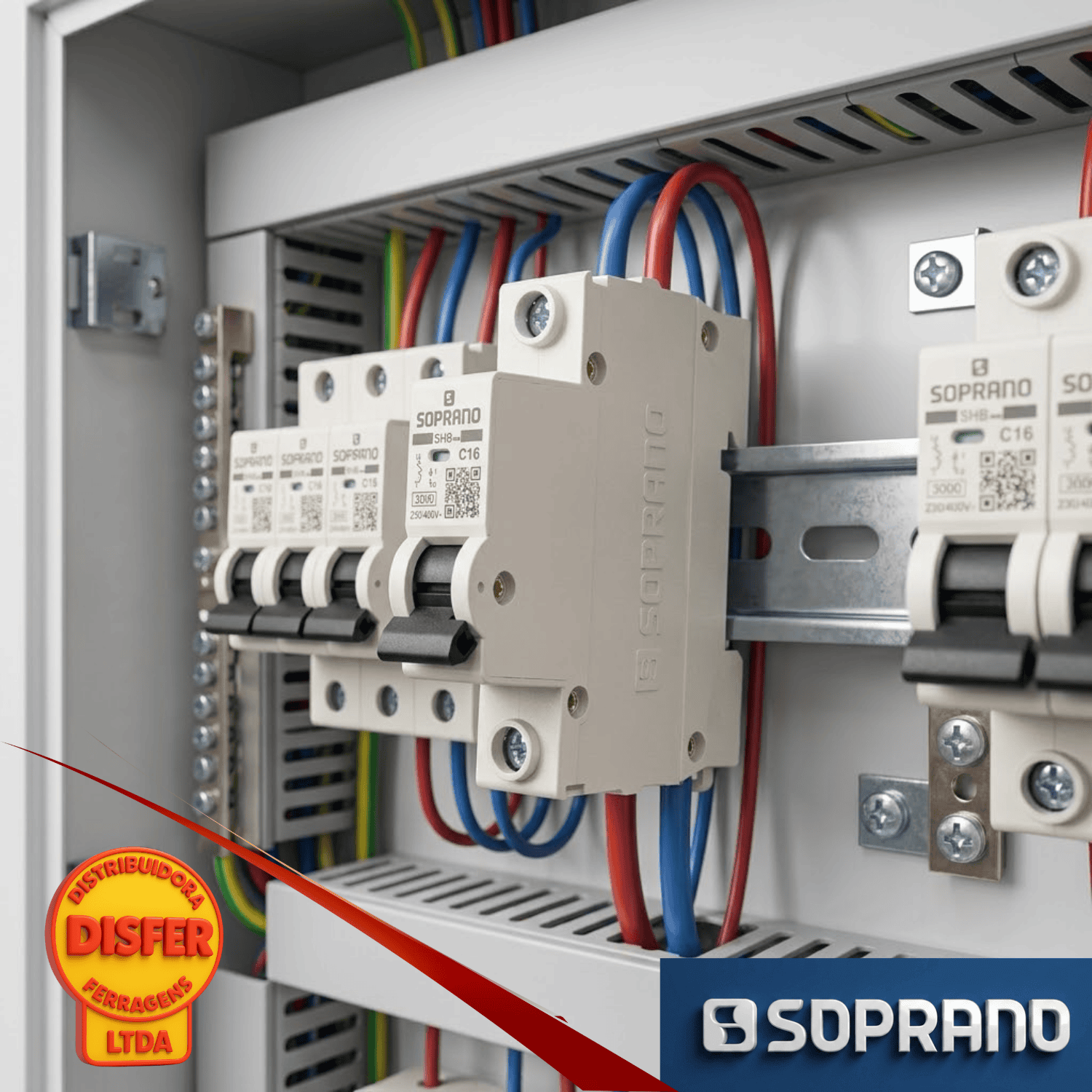

• Instalações residenciais e comerciais: quadros de distribuição com circuitos individuais que necessitem de proteção de 16 A.

Importante: a aplicação não depende apenas da potência dos equipamentos. A escolha do disjuntor deve considerar a seção dos cabos, a capacidade de condução dos condutores, a carga prevista e os requisitos do projeto elétrico.

Informações técnicas

• Marca: Soprano
• Linha: SHB GIII
• Tipo: Disjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 16 A
• Curva de disparo: C
• Capacidade de interrupção: 3 kA conforme ABNT NBR NM 60898
• Tensão nominal de operação: 230/400 Vca, conforme especificação da linha
• Frequência nominal: 50/60 Hz
• Grau de proteção: IP20
• Fixação: Trilho DIN de 35 mm
• Normas de referência: ABNT NBR NM 60898 e ABNT NBR IEC 60947-2

Dica do Eletricista

“Antes de instalar ou substituir um disjuntor, confira a corrente do circuito, a capacidade dos cabos e a curva de disparo necessária. Nunca aumente a amperagem sem verificar se a instalação suporta essa alteração.”
