Disjuntor unipolar 20A curva C para proteção de circuitos elétricos

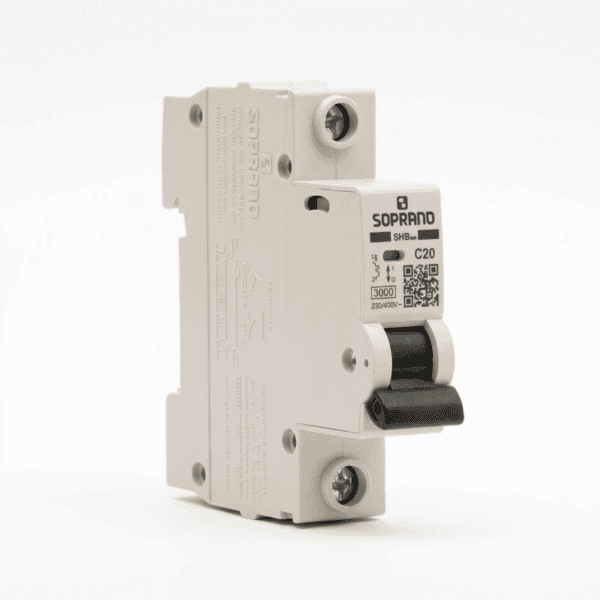

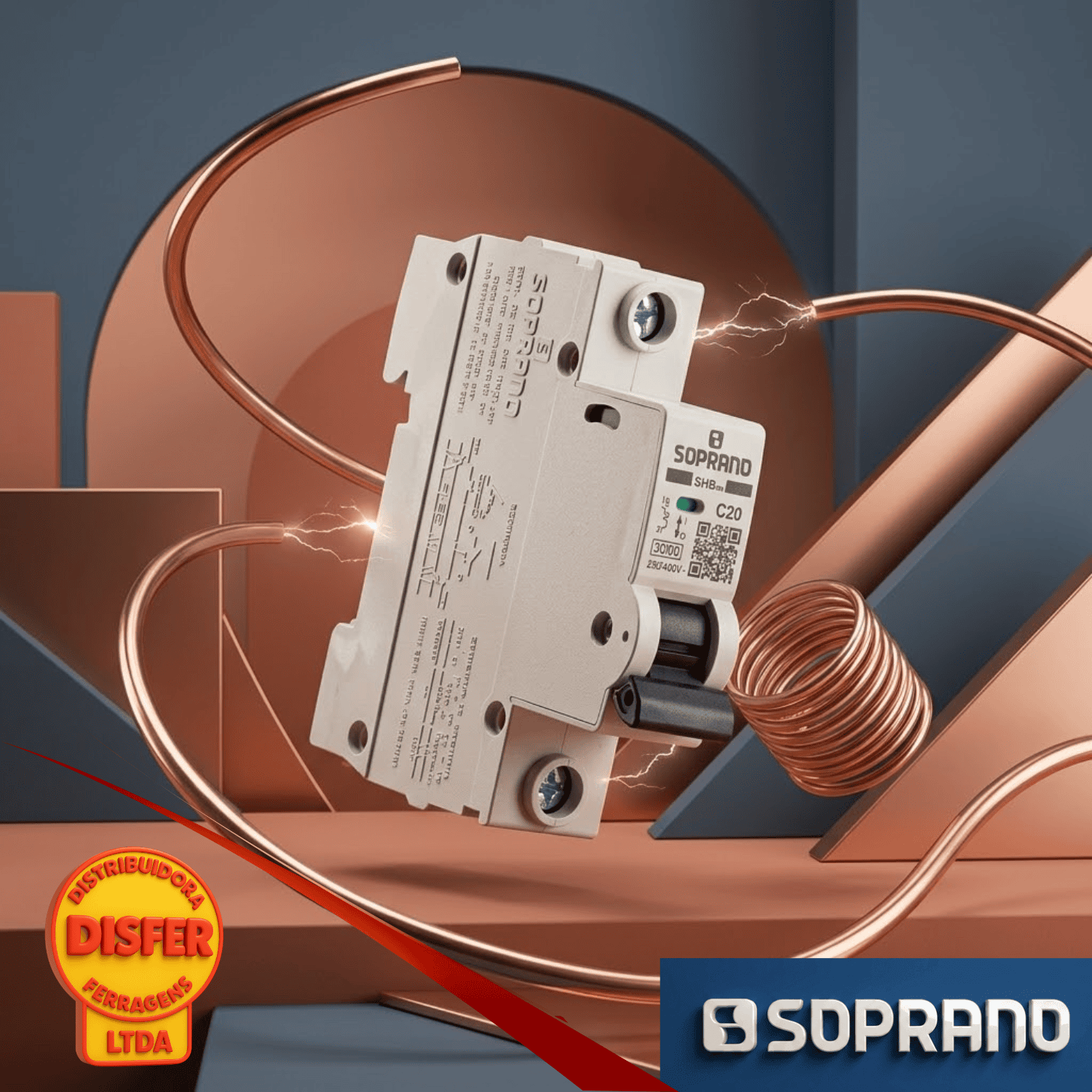

O disjuntor unipolar 20A curva C SHB GIII da Soprano é um dispositivo de proteção termomagnética que interrompe a corrente elétrica em situações de sobrecarga ou curto-circuito, ajudando a proteger os condutores e os equipamentos da instalação.

Com corrente nominal de 20 amperes e montagem em trilho DIN, é indicado para quadros de distribuição residenciais, comerciais e industriais, desde que suas características sejam compatíveis com o circuito.

Pra que serve

O disjuntor de 20 A protege circuitos elétricos contra sobrecargas e curtos-circuitos. Seu mecanismo termomagnético atua quando identifica condições anormais de corrente, interrompendo a alimentação para ajudar a evitar danos à instalação.

A curva C é adequada para circuitos que podem apresentar correntes de partida moderadas, como determinadas cargas indutivas e equipamentos elétricos.

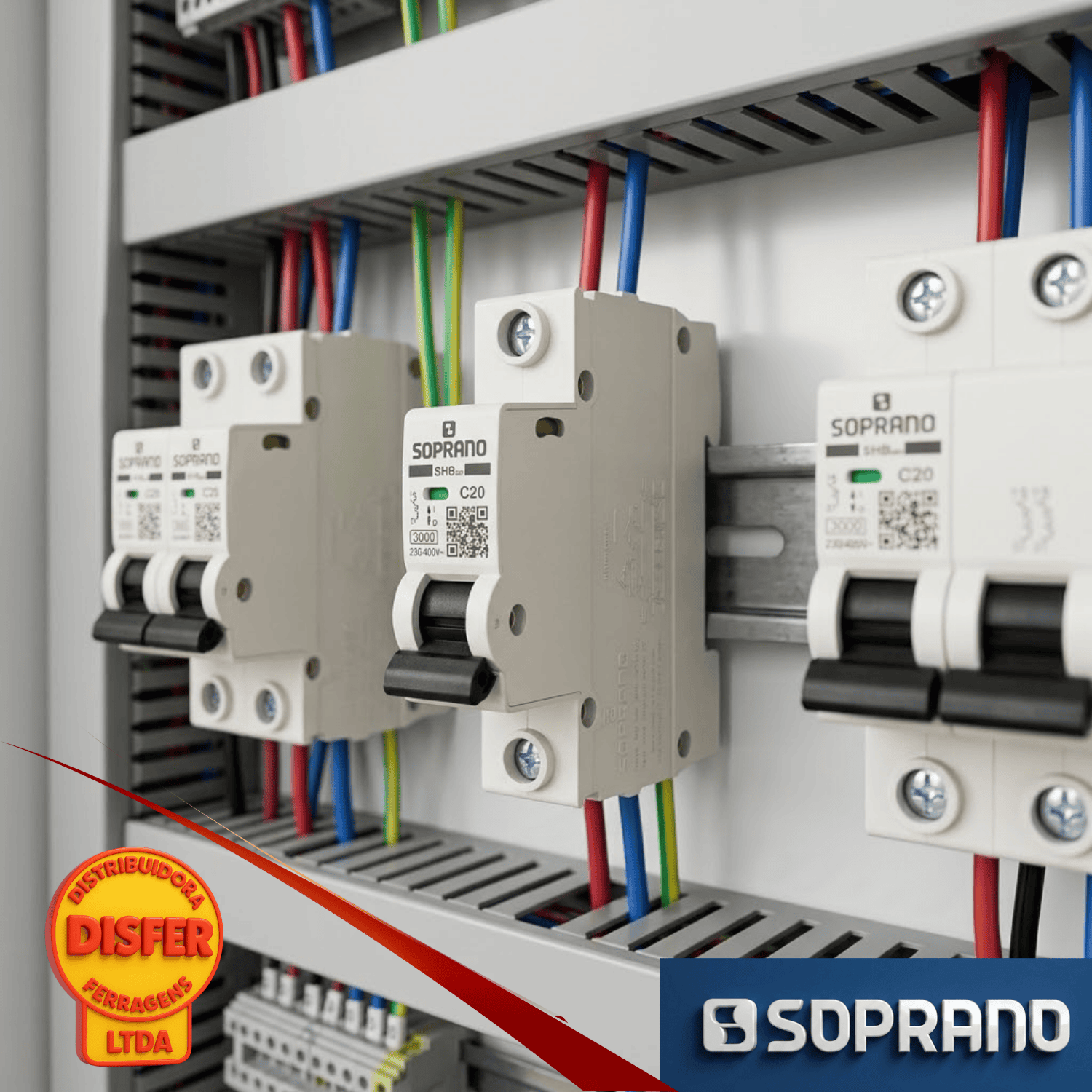

Aplicações mais comuns do disjuntor unipolar 20A

O disjuntor unipolar é utilizado principalmente na proteção de circuitos com um único condutor de fase, conforme a configuração da instalação elétrica.

O modelo de 20 A pode ser aplicado em:

• Circuitos de tomadas de uso específico: para alimentar equipamentos cuja corrente prevista seja compatível com o circuito e com a proteção de 20 A.
• Equipamentos elétricos: circuitos individuais de aparelhos que necessitem de uma proteção dimensionada para essa corrente.
• Ar-condicionado e outras cargas com corrente de partida: quando a corrente de funcionamento, a partida e as recomendações do fabricante forem compatíveis com a curva C.
• Instalações residenciais e comerciais: quadros de distribuição com circuitos individuais dimensionados para 20 A.

Importante: a amperagem não determina sozinha a aplicação do disjuntor. A escolha deve considerar a potência e a corrente da carga, a seção dos cabos, a capacidade de condução dos condutores e as condições da instalação. Nem todo circuito de tomadas ou equipamento pode utilizar um disjuntor de 20 A.

Informações técnicas

• Marca: Soprano
• Linha: SHB GIII
• Tipo: Disjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 20 A
• Curva de disparo: C
• Capacidade de interrupção: 3 kA conforme ABNT NBR NM 60898
• Tensão nominal de operação: 230/400 Vca, conforme especificação da linha
• Tensão suportável de impulso nominal: 4 kV
• Frequência nominal: 50/60 Hz
• Grau de proteção: IP20
• Fixação: Trilho DIN de 35 mm
• Normas de referência: ABNT NBR NM 60898 e ABNT NBR IEC 60947-2

Dica do Eletricista

“Antes de instalar um disjuntor de 20 A, confira se os cabos e o circuito foram dimensionados para essa corrente. Aumentar a amperagem sem verificar a instalação pode comprometer a proteção dos condutores.”
