Disjuntor unipolar 25A curva C para proteção de circuitos elétricos

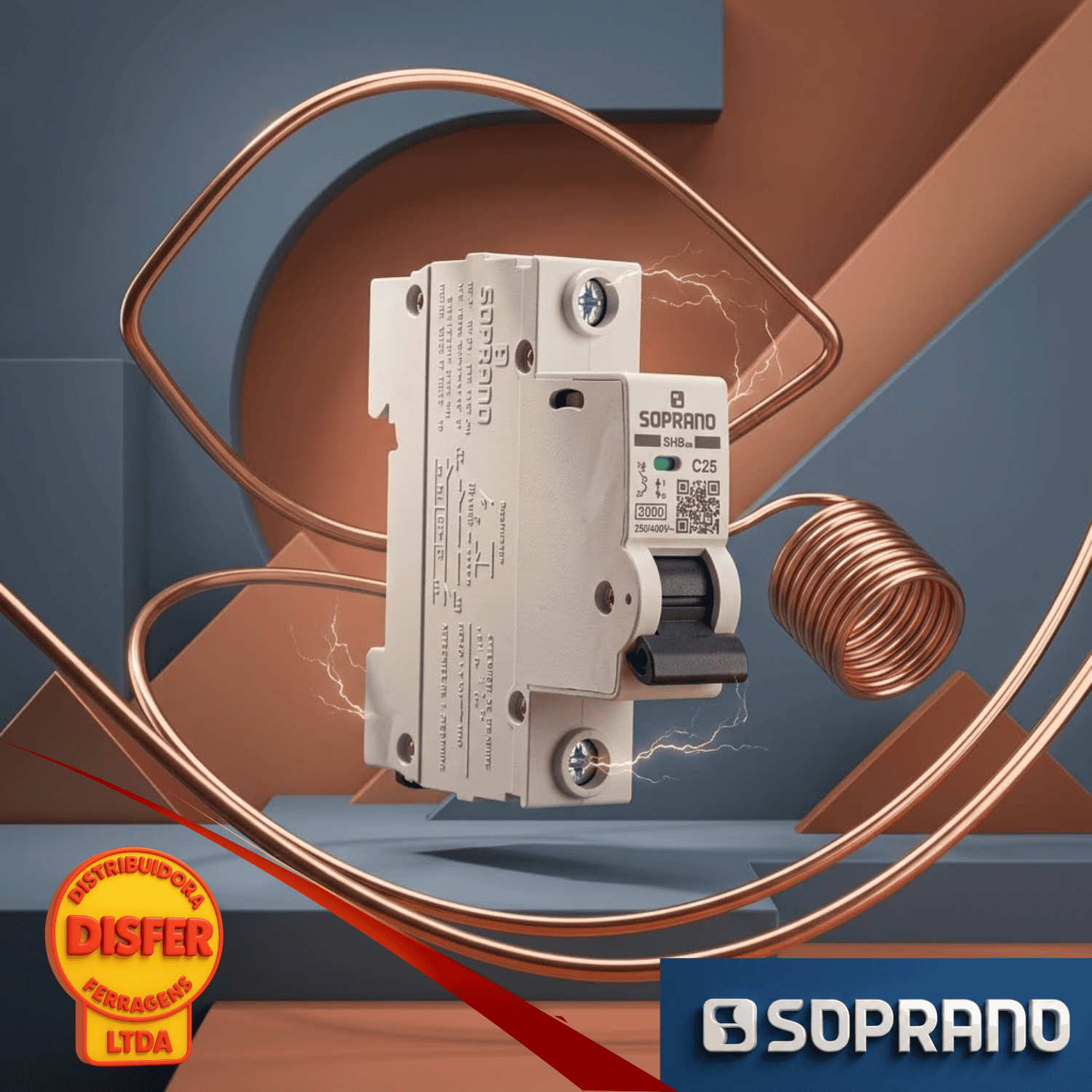

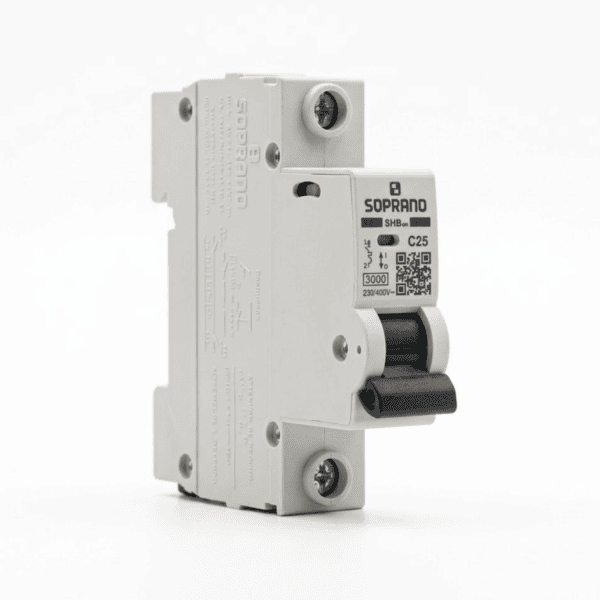

O disjuntor unipolar 25A curva C SHB GIII da Soprano é um dispositivo de proteção termomagnética desenvolvido para interromper a corrente elétrica em situações de sobrecarga ou curto-circuito, ajudando a proteger os condutores e os equipamentos da instalação.

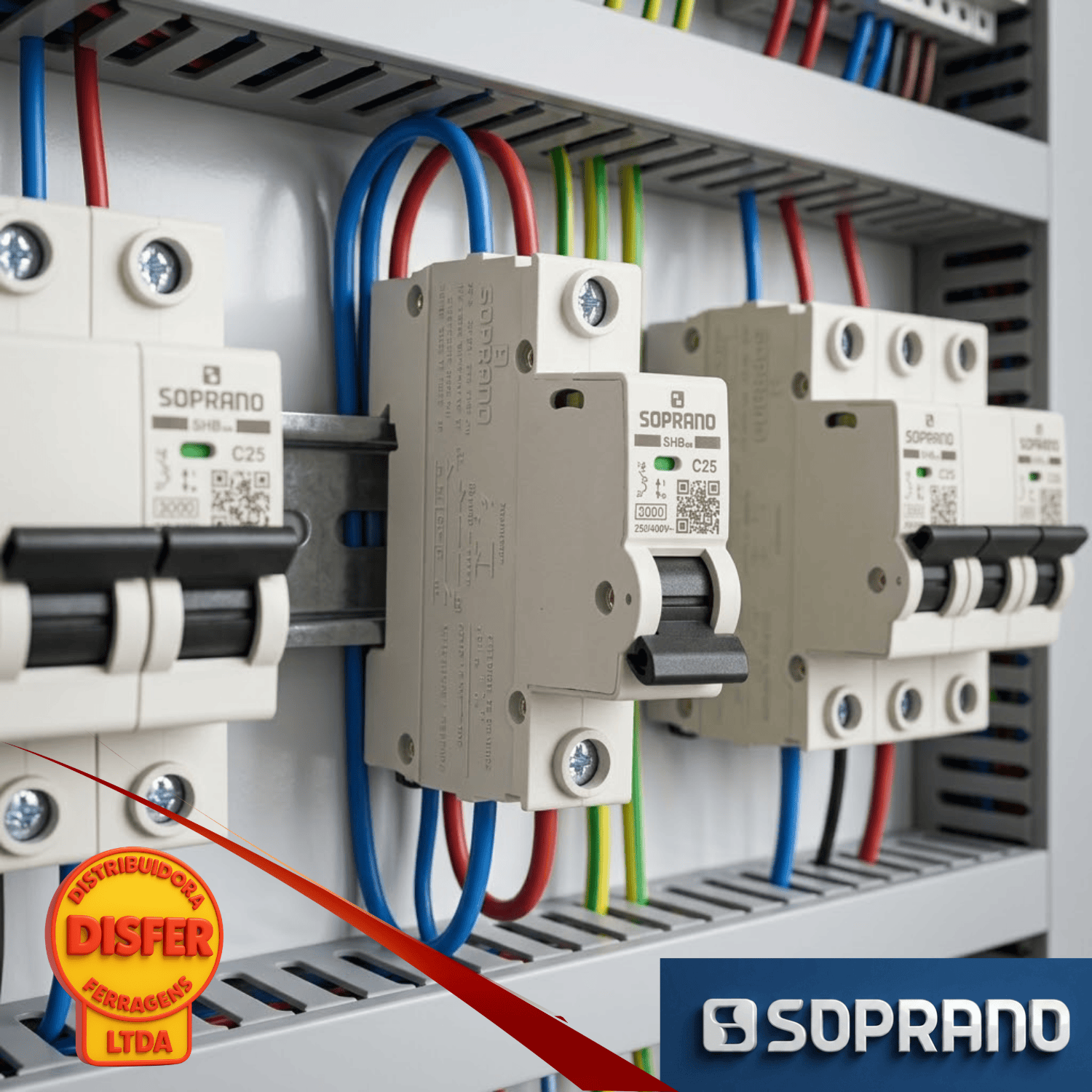

Com corrente nominal de 25 amperes e montagem em trilho DIN, é indicado para quadros de distribuição residenciais, comerciais e outras instalações elétricas de baixa tensão compatíveis com suas especificações.

Pra que serve

O disjuntor de 25 A protege circuitos elétricos contra sobrecargas e curtos-circuitos. Seu mecanismo termomagnético atua quando identifica condições anormais de corrente, interrompendo a alimentação do circuito.

A curva C é adequada para cargas que podem apresentar correntes de partida moderadas, desde que as características do equipamento e as condições da instalação sejam compatíveis.

Aplicações mais comuns do disjuntor unipolar 25A

O disjuntor unipolar é utilizado na proteção de circuitos com um único condutor de fase, conforme a configuração da instalação elétrica.

O modelo de 25 A pode ser aplicado em:

• Circuitos de tomadas de uso específico: para equipamentos cuja corrente prevista seja compatível com a proteção de 25 A e com o dimensionamento dos condutores.
• Ar-condicionado: em circuitos dedicados, quando a corrente de funcionamento, a partida e as especificações do fabricante forem compatíveis.
• Equipamentos elétricos de maior potência: em circuitos individuais dimensionados para essa corrente.
• Instalações residenciais e comerciais: em quadros de distribuição que necessitem de proteção individual de 25 A.

Importante: a aplicação depende da carga prevista, da seção dos cabos, da capacidade de condução dos condutores e das condições da instalação. Nem todo equipamento de maior potência ou circuito de tomadas deve utilizar um disjuntor de 25 A.

Informações técnicas

• Marca: Soprano
• Linha: SHB GIII
• Tipo: Disjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 25 A
• Curva de disparo: C (5 a 10 vezes a corrente nominal)
• Tensão nominal de operação: 230/400 Vca
• Tensão nominal de isolação: 500 Vca entre fases e 250 Vca entre fase e terra, conforme ficha técnica
• Capacidade de interrupção: 3 kA conforme ABNT NBR NM 60898
• Tensão suportável de impulso nominal: 4 kV
• Frequência nominal: 50/60 Hz
• Grau de proteção: IP20
• Fixação: Trilho DIN de 35 mm
• Normas de referência: ABNT NBR NM 60898 e ABNT NBR IEC 60947-2

Dica do Eletricista

“Antes de instalar um disjuntor de 25 A, verifique se a fiação suporta a corrente prevista e se a curva C é adequada à carga. Aumentar a amperagem sem conferir o dimensionamento pode comprometer a segurança da instalação.”
