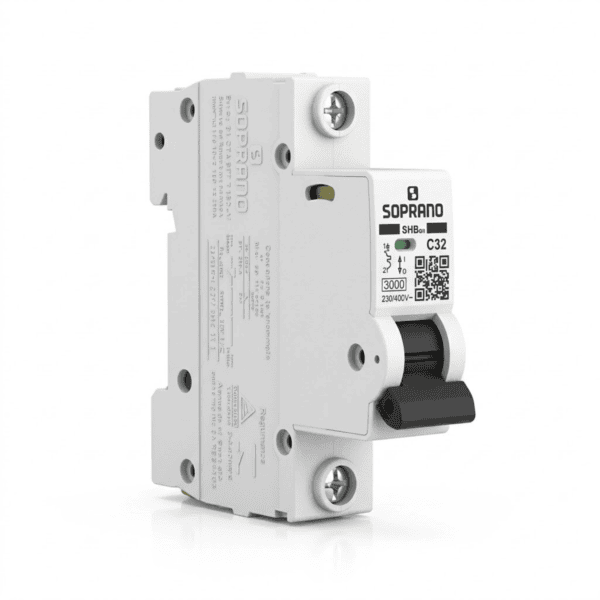

Disjuntor unipolar 32A curva C para proteção de circuitos elétricos

O disjuntor unipolar 32A curva C SHB GIII da Soprano é um dispositivo de proteção termomagnética desenvolvido para interromper a corrente elétrica em situações de sobrecarga ou curto-circuito, ajudando a proteger os condutores e os equipamentos da instalação.

Com corrente nominal de 32 amperes, um polo e fixação em trilho DIN, é indicado para quadros de distribuição residenciais, comerciais e industriais de baixa tensão, desde que suas características sejam compatíveis com o circuito.

Pra que serve

O disjuntor de 32 A protege circuitos elétricos contra sobrecargas e curtos-circuitos. Seu mecanismo termomagnético atua quando identifica condições anormais de corrente, interrompendo a alimentação do circuito.

A curva C é adequada para cargas que podem apresentar correntes de partida moderadas, como determinados equipamentos com motores, desde que a corrente de partida e as demais características estejam dentro dos limites previstos para a proteção.

Aplicações mais comuns do disjuntor unipolar 32A

O disjuntor unipolar é utilizado na proteção de circuitos com um único condutor de fase, conforme a configuração da instalação elétrica.

O modelo de 32 A pode ser utilizado em:

• Circuitos dedicados para equipamentos elétricos: quando a corrente prevista e as especificações do fabricante forem compatíveis com a proteção de 32 A.
• Ar-condicionado e equipamentos com motor: em instalações que exijam essa corrente nominal e sejam compatíveis com a curva C.
• Equipamentos de aquecimento: quando a carga, a fiação e o projeto elétrico forem dimensionados para essa proteção.

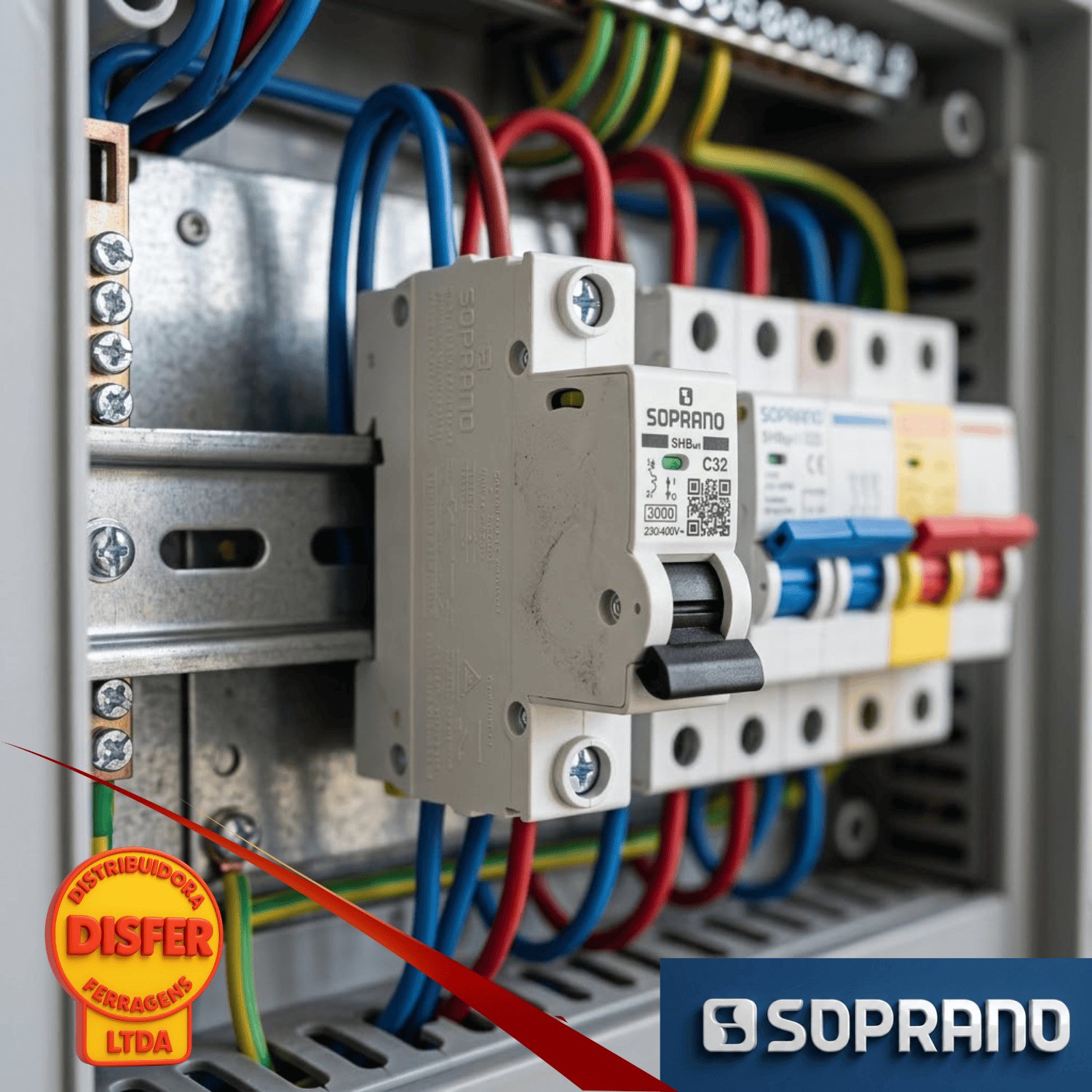

• Quadros de distribuição residenciais e comerciais: para proteger individualmente circuitos projetados para 32 A.

Importante: a aplicação depende da carga, da corrente de partida, da seção dos cabos e da capacidade de condução dos condutores. A escolha não deve ser feita apenas pela potência do equipamento, e um disjuntor unipolar não substitui a proteção multipolar quando o circuito exigir o seccionamento de mais de um condutor.

Informações técnicas

• Marca: Soprano
• Linha: SHB GIII
• Modelo: SHB1 GIII-C032A
• Código do fabricante: 05121.7032.11
• Tipo: Disjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 32 A
• Curva de disparo: C (5 a 10 vezes a corrente nominal)
• Tensão nominal de operação: 230/400 Vca
• Tensão nominal de isolação: 500 Vca entre fases e 250 Vca entre fase e terra
• Capacidade de interrupção: 3 kA conforme ABNT NBR NM 60898
• Tensão suportável de impulso nominal: 4 kV
• Frequência nominal: 50/60 Hz
• Grau de proteção: IP20
• Fixação: Trilho DIN de 35 mm
• Normas de referência: ABNT NBR NM 60898 e ABNT NBR IEC 60947-2

Dica do Eletricista

“Antes de instalar um disjuntor de 32 A, verifique se os condutores suportam a corrente prevista e se a curva C é adequada à carga. Nunca aumente a amperagem sem conferir o dimensionamento e os requisitos do circuito.”
