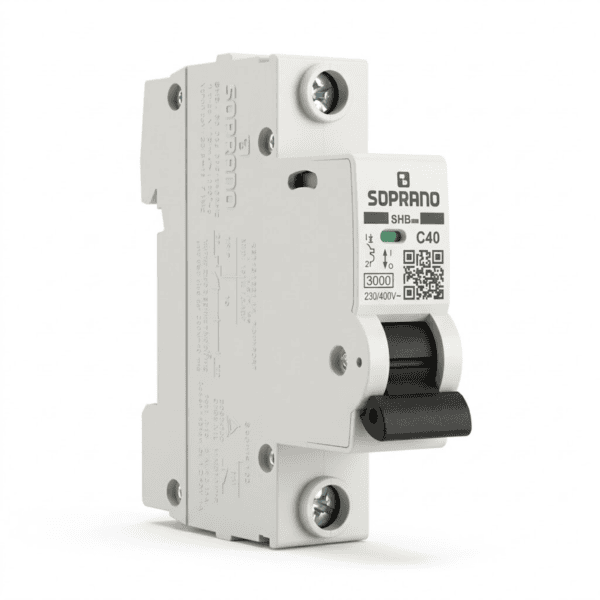

Disjuntor unipolar 40A curva C para proteção de circuitos elétricos

O disjuntor unipolar 40A curva C SHB GIII da Soprano é um dispositivo de proteção termomagnética que interrompe a corrente elétrica em situações de sobrecarga ou curto-circuito, ajudando a proteger os condutores e os equipamentos da instalação.

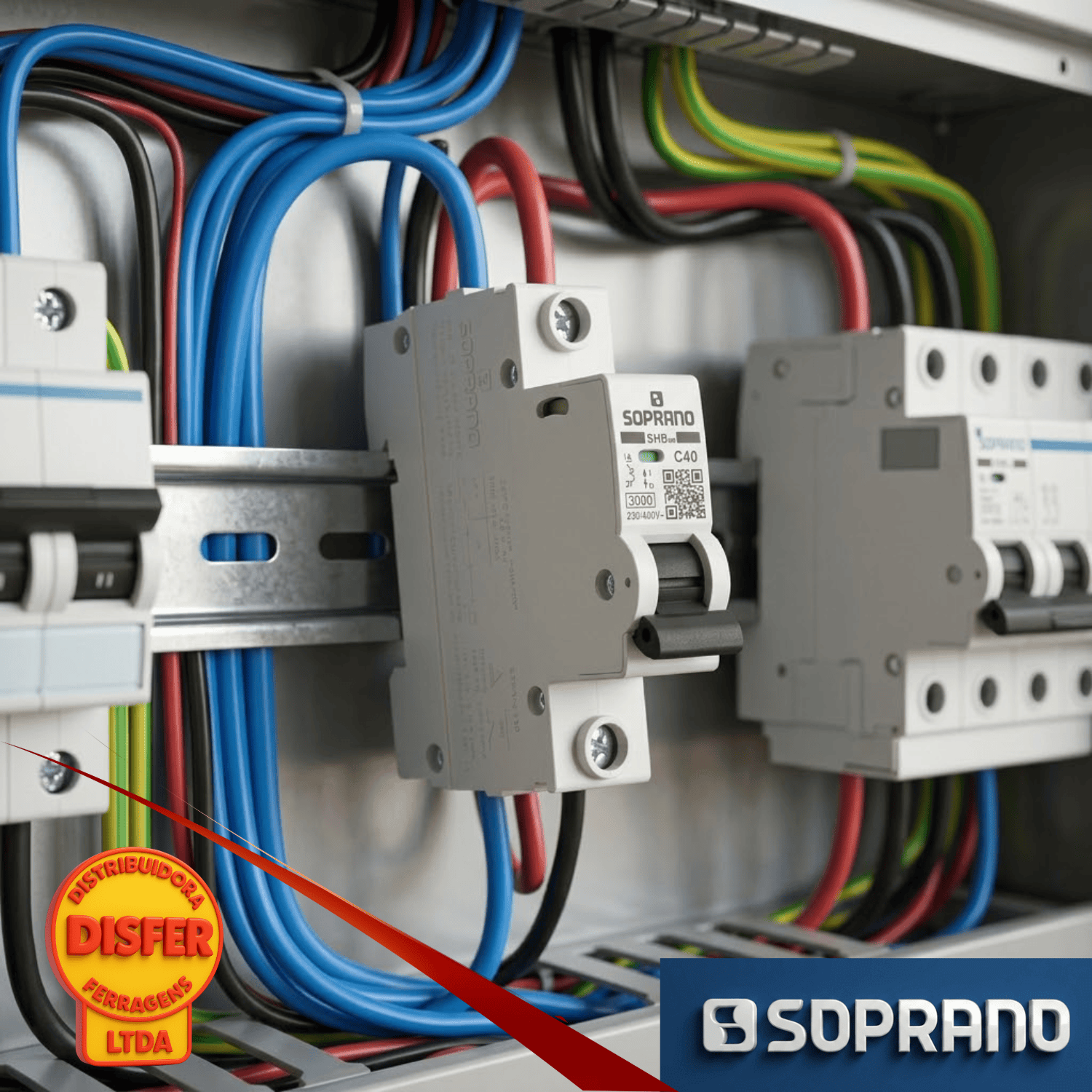

Com corrente nominal de 40 amperes, um polo e montagem em trilho DIN, é indicado para quadros de distribuição residenciais, comerciais e industriais de baixa tensão, desde que seja compatível com o dimensionamento do circuito.

Pra que serve

O disjuntor de 40 A protege circuitos elétricos contra sobrecargas e curtos-circuitos. Seu mecanismo termomagnético atua quando identifica condições anormais de corrente, interrompendo a alimentação do circuito.

A curva C é adequada para circuitos com cargas que podem apresentar correntes de partida moderadas, como determinados motores e equipamentos com componentes indutivos, desde que as características da carga sejam compatíveis com a proteção.

Aplicações mais comuns do disjuntor unipolar 40A

O disjuntor unipolar é utilizado na proteção de circuitos com um único condutor de fase, conforme a configuração da instalação elétrica.

O modelo de 40 A pode ser aplicado em:

• Circuitos dedicados para equipamentos elétricos: quando a corrente prevista e o dimensionamento da instalação forem compatíveis com 40 A.
• Equipamentos de aquecimento: em circuitos dimensionados para a corrente da carga e as condições de funcionamento.
• Equipamentos com motores: quando a corrente de funcionamento e de partida for compatível com a curva C e com as especificações do fabricante.
• Quadros de distribuição: para proteção individual de circuitos que exijam essa corrente nominal.

Importante: um disjuntor de 40 A não é indicado automaticamente para qualquer equipamento de alta potência. A escolha deve considerar a corrente da carga, a seção dos cabos, a capacidade de condução dos condutores e as condições da instalação. Por ser unipolar, também é necessário verificar se a configuração atende aos requisitos de proteção e seccionamento do circuito.

Dica do Eletricista

“Antes de instalar um disjuntor de 40 A, confira se os cabos e os demais componentes do circuito foram dimensionados para essa corrente. Aumentar a amperagem sem verificar a instalação pode comprometer a segurança elétrica.”

Informações técnicas

• Marca: Soprano
• Linha: SHB GIII
• Modelo: SHB1 GIII-C040A
• Código do fabricante: 05121.7040.11
• Tipo: Disjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 40 A
• Curva de disparo: C (5 a 10 vezes a corrente nominal)
• Tensão nominal de operação: 230/400 Vca
• Tensão nominal de isolação: 500 Vca entre fases e 250 Vca entre fase e neutro
• Capacidade de interrupção: 3 kA conforme ABNT NBR NM 60898
• Tensão suportável de impulso nominal: 4 kV
• Frequência nominal: 50/60 Hz
• Grau de proteção: IP20
• Resistência mecânica: 10.000 manobras
• Resistência elétrica: 4.000 manobras
• Fixação: Trilho DIN
• Normas de referência: ABNT NBR NM 60898 e ABNT NBR IEC 60947-2
