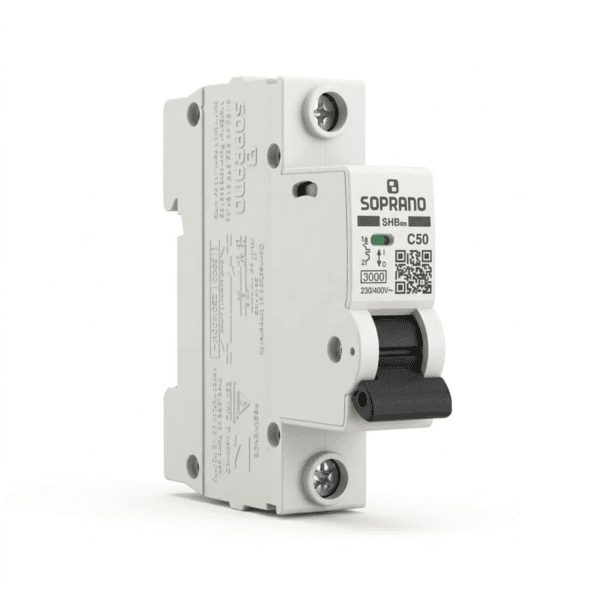

Disjuntor unipolar 50A curva C para proteção de circuitos elétricos

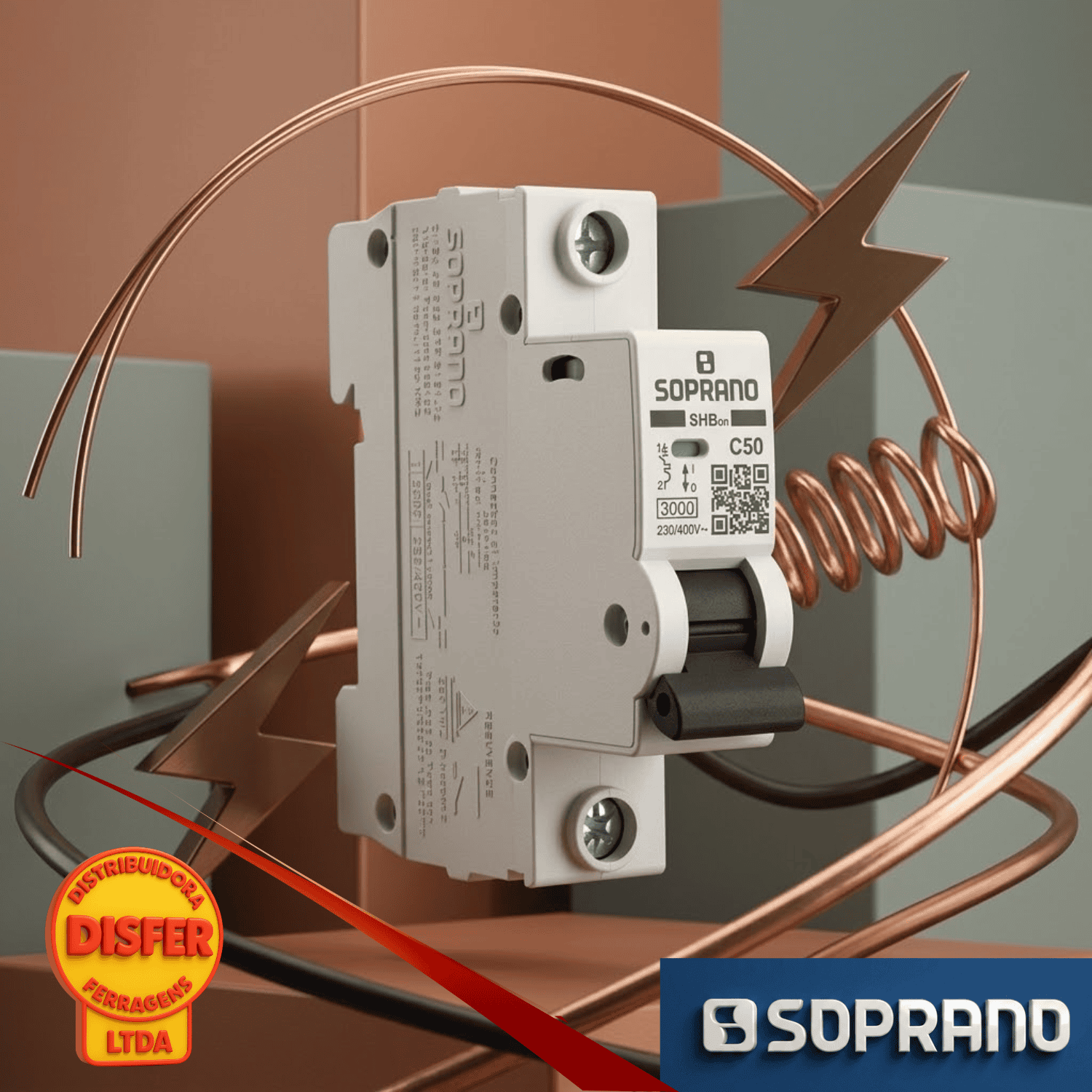

O disjuntor unipolar 50A curva C SHB GIII da Soprano é um dispositivo de proteção termomagnética que interrompe a corrente elétrica em situações de sobrecarga ou curto-circuito, ajudando a proteger os condutores e os equipamentos da instalação.

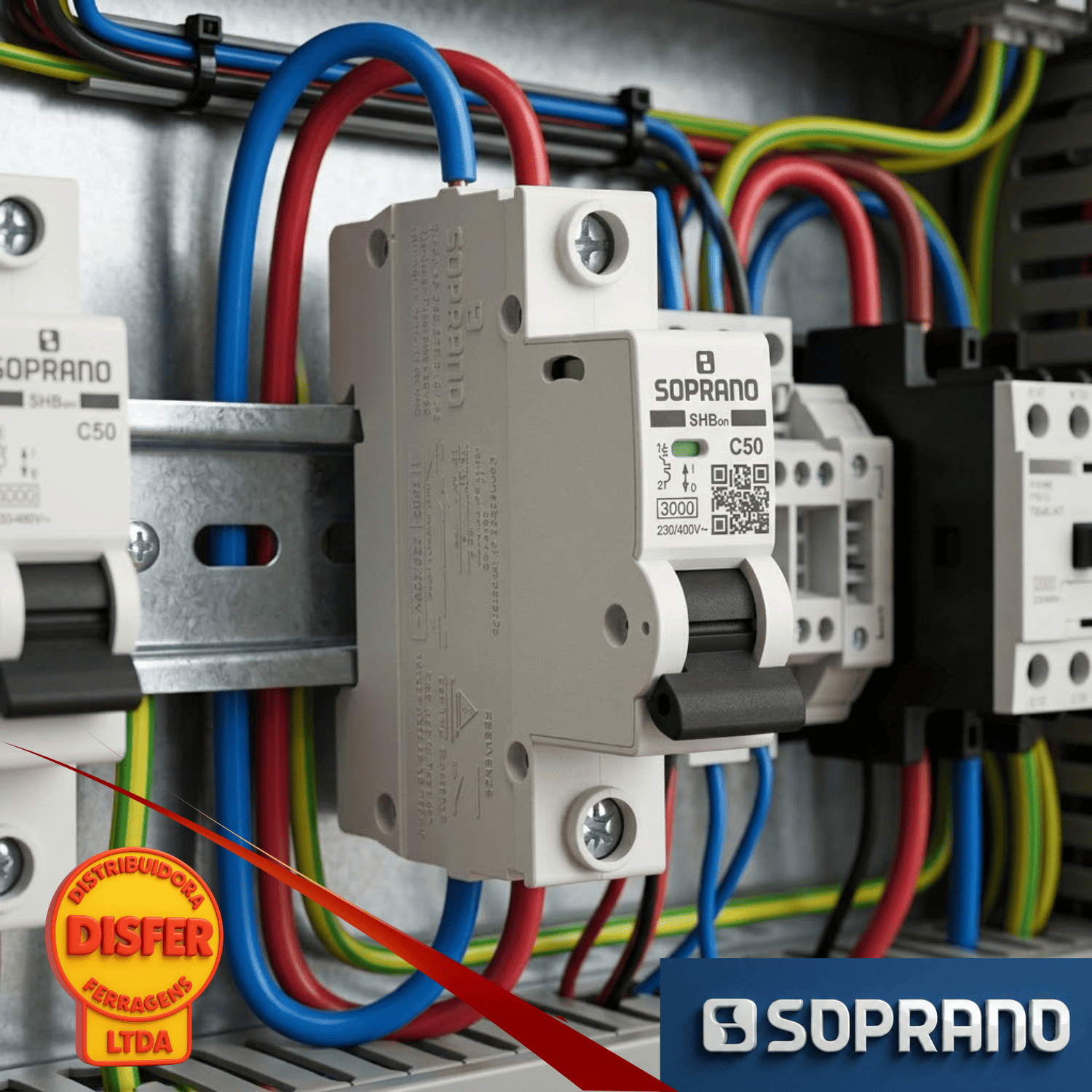

Com corrente nominal de 50 amperes, um polo e fixação em trilho DIN, é indicado para quadros de distribuição residenciais, comerciais e outras instalações de baixa tensão compatíveis com suas especificações.

Pra que serve

O disjuntor de 50 A protege circuitos elétricos contra sobrecargas e curtos-circuitos. Seu mecanismo termomagnético atua quando identifica condições anormais de corrente, interrompendo a alimentação do circuito.

A curva C é utilizada em circuitos que podem apresentar correntes de partida moderadas, como determinadas cargas indutivas e equipamentos com motores, desde que a curva seja compatível com as características da carga.

Aplicações mais comuns do disjuntor unipolar 50A

O disjuntor unipolar é utilizado na proteção de circuitos com um único condutor de fase, conforme a configuração da instalação elétrica.

O modelo de 50 A pode ser aplicado em:

• Circuitos dedicados para equipamentos elétricos: quando a corrente prevista e o dimensionamento da instalação forem compatíveis com 50 A.
• Equipamentos de aquecimento: em circuitos dimensionados para a carga e para as condições de funcionamento.
• Equipamentos com motores: quando as correntes de funcionamento e de partida forem compatíveis com a curva C.
• Quadros de distribuição comerciais e industriais: para proteção individual de circuitos projetados para essa corrente nominal.

Importante: um disjuntor de 50 A não é indicado automaticamente para qualquer equipamento de alta potência. A escolha deve considerar a corrente da carga, a seção dos cabos, a capacidade de condução dos condutores e as condições da instalação. Também é necessário verificar se a configuração unipolar atende aos requisitos de proteção e seccionamento do circuito.

Dica do Eletricista

“Antes de instalar um disjuntor de 50 A, verifique se os cabos e os demais componentes do circuito foram dimensionados para essa corrente. Aumentar a amperagem sem avaliar a instalação pode comprometer a segurança elétrica.”

Informações técnicas

• Marca: Soprano
• Linha: SHB GIII
• Tipo: Disjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 50 A
• Curva de disparo: C
• Capacidade de interrupção: 3 kA
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção contra sobrecargas e curtos-circuitos em circuitos elétricos compatíveis
