Disjuntor unipolar 63A curva C para proteção de circuitos elétricos

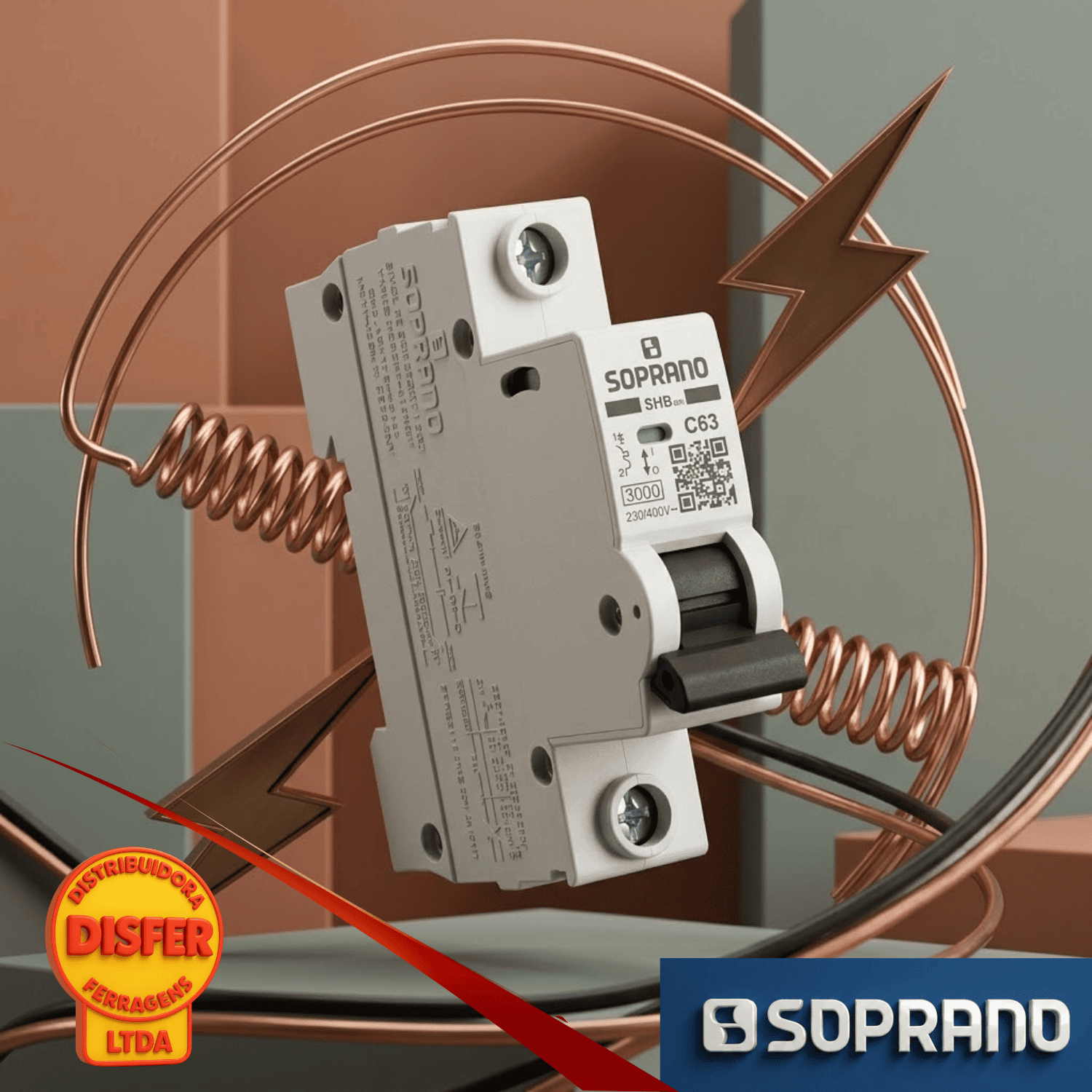

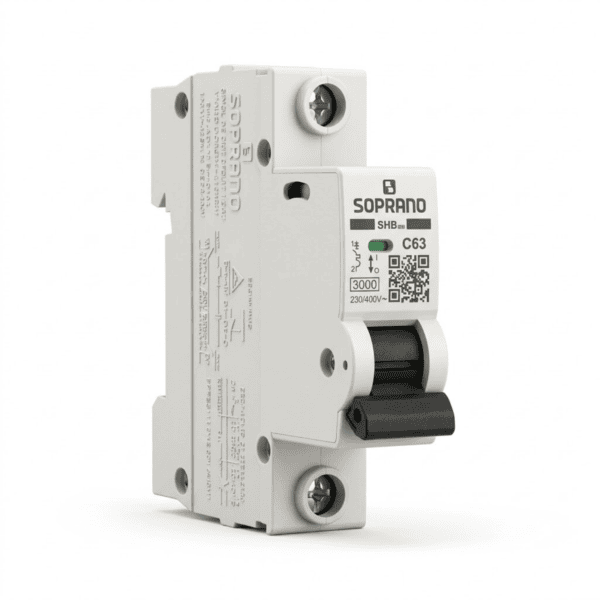

O disjuntor unipolar 63A curva C SHB GIII da Soprano é um dispositivo de proteção termomagnética que interrompe a corrente elétrica em situações de sobrecarga ou curto-circuito, ajudando a proteger os condutores e os equipamentos da instalação.

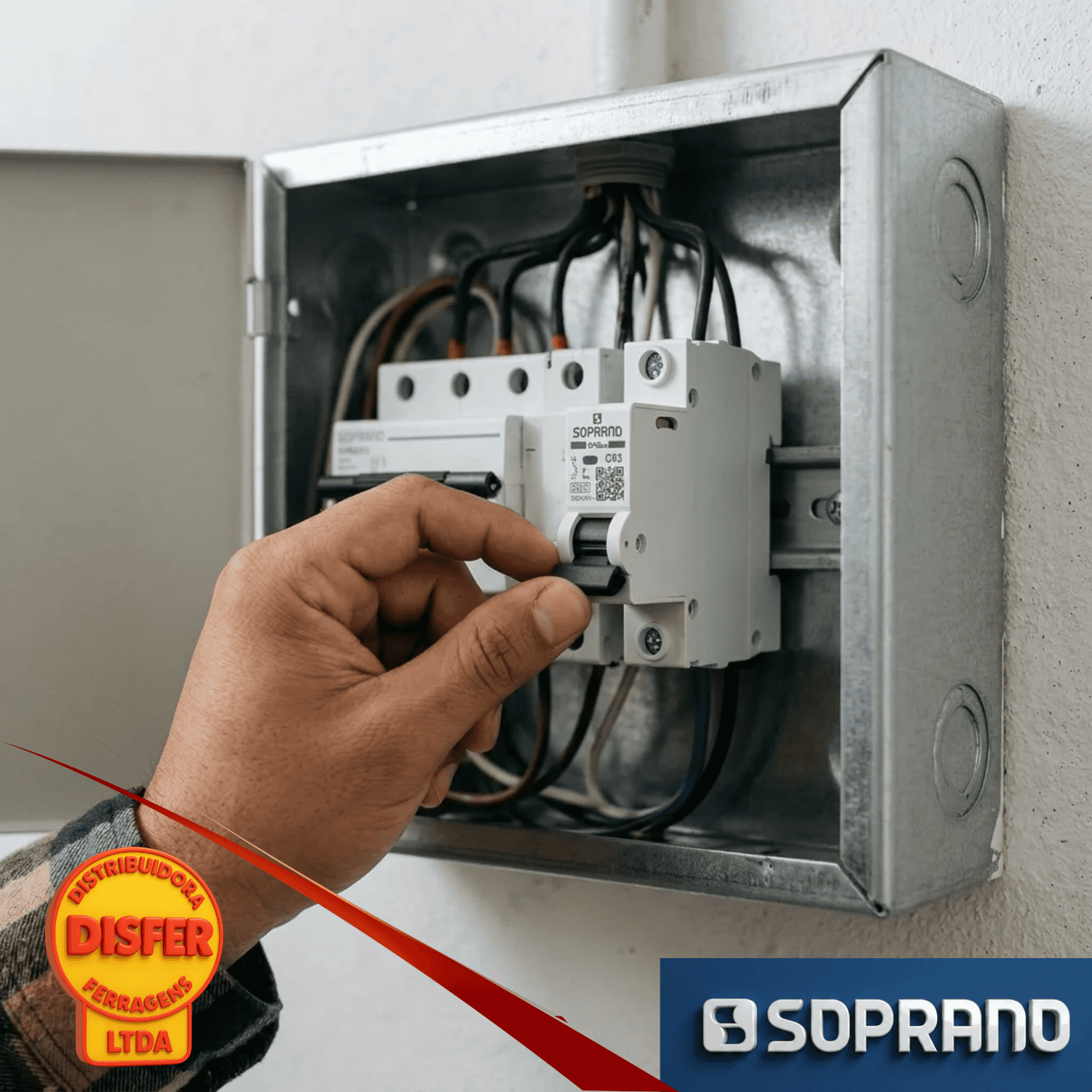

Com corrente nominal de 63 amperes, um polo e montagem em trilho DIN, é indicado para quadros de distribuição residenciais, comerciais e industriais de baixa tensão, desde que suas características sejam compatíveis com o circuito.

Pra que serve

O disjuntor de 63 A protege circuitos elétricos contra sobrecargas e curtos-circuitos. Seu mecanismo termomagnético interrompe a alimentação quando identifica condições anormais de corrente.

A curva C é adequada para circuitos com cargas que podem apresentar correntes de partida moderadas, como determinados equipamentos com motores e cargas indutivas, desde que as características da carga sejam compatíveis com a proteção.

Aplicações mais comuns do disjuntor unipolar 63A

O disjuntor unipolar é utilizado na proteção de circuitos com um único condutor de fase, conforme a configuração da instalação elétrica.

O modelo de 63 A pode ser aplicado em:

• Circuitos dedicados de maior corrente: para cargas cujo dimensionamento elétrico exija proteção de 63 A.
• Equipamentos elétricos específicos: quando a corrente de funcionamento e as recomendações do fabricante forem compatíveis com o disjuntor.
• Instalações comerciais e industriais: na proteção individual de circuitos dimensionados para essa corrente nominal.
• Quadros de distribuição: em circuitos de baixa tensão compatíveis com a corrente, a curva de disparo e a capacidade de interrupção do dispositivo.

Importante: um disjuntor de 63 A não deve ser escolhido apenas pela potência do equipamento. É necessário verificar a corrente da carga, a seção e a capacidade de condução dos cabos, as condições de instalação e a corrente de curto-circuito presumida. Por ser unipolar, também é essencial confirmar se essa configuração atende aos requisitos de proteção e seccionamento do circuito.

Dica do Eletricista

“Em circuitos de 63 A, confira com atenção o dimensionamento dos cabos e a capacidade de interrupção exigida no ponto de instalação. A amperagem do disjuntor precisa estar de acordo com o projeto elétrico.”

Informações técnicas

• Marca: Soprano
• Linha: SHB GIII
• Modelo: SHB1 GIII-C063A
• Código do fabricante: 05121.7063.11
• Tipo: Disjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 63 A
• Curva de disparo: C (5 a 10 vezes a corrente nominal)
• Tensão nominal de operação: 230/400 Vca
• Tensão nominal de isolação: 500 Vca entre fases e 250 Vca entre fase e terra
• Capacidade de interrupção: 3 kA conforme ABNT NBR NM 60898
• Tensão suportável de impulso nominal: 4 kV
• Frequência nominal: 50/60 Hz
• Grau de proteção: IP20
• Fixação: Trilho DIN de 35 mm
• Normas de referência: ABNT NBR NM 60898 e ABNT NBR IEC 60947-2
