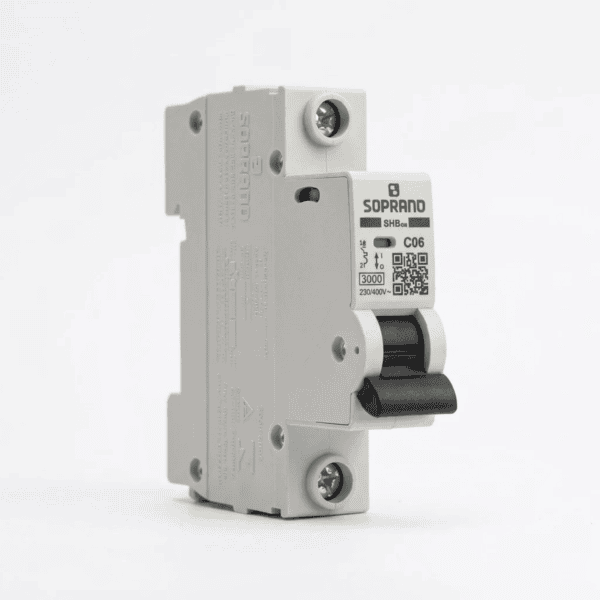

Disjuntor unipolar 6A curva C para proteção de circuitos elétricos

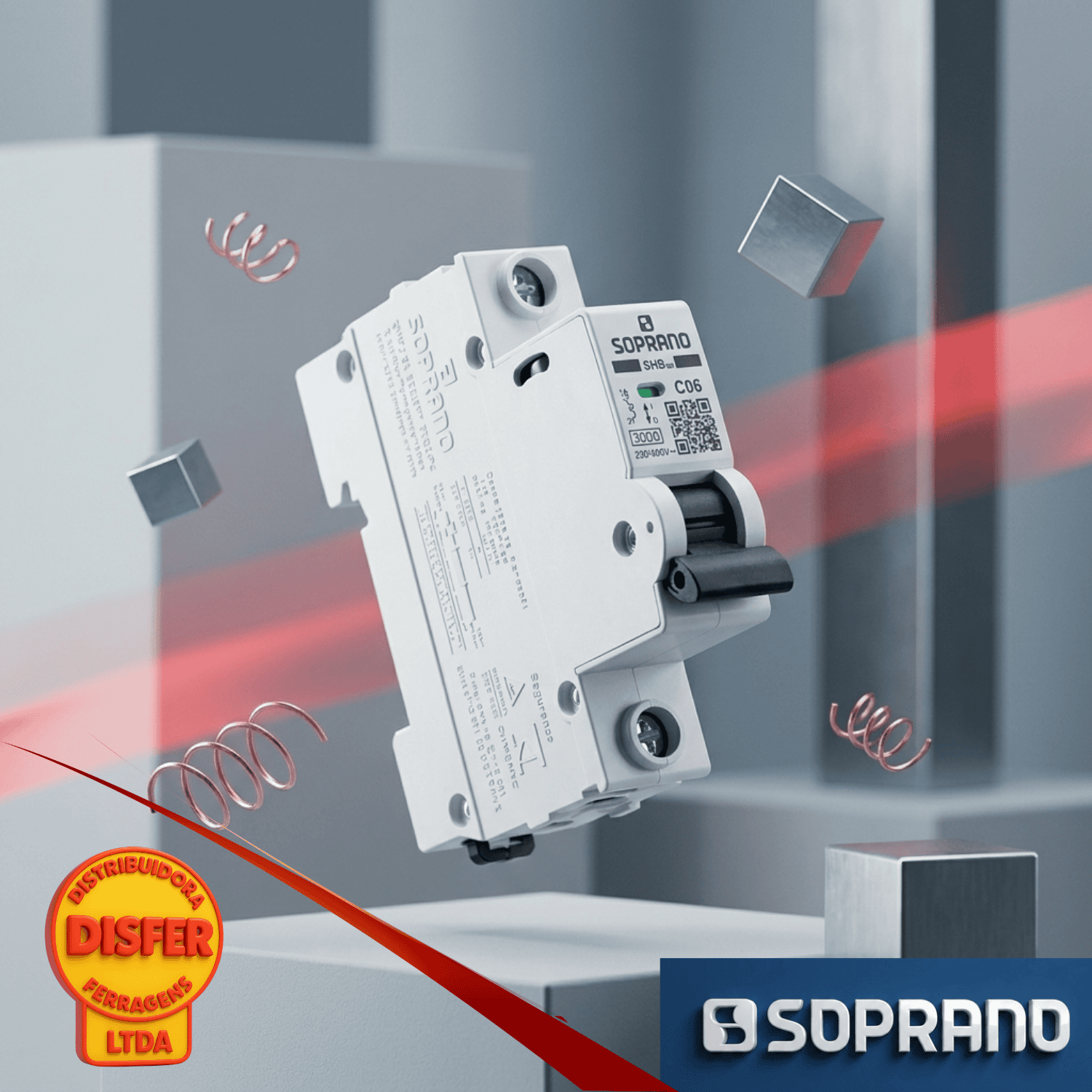

O disjuntor unipolar 6A curva C SHB GIII da Soprano é um dispositivo de proteção termomagnética que interrompe a corrente elétrica em situações de sobrecarga ou curto-circuito, ajudando a proteger os condutores e os equipamentos da instalação.

Com corrente nominal de 6 amperes, um polo e instalação em trilho DIN, é indicado para quadros de distribuição residenciais, comerciais e industriais de baixa tensão, desde que suas características sejam compatíveis com o circuito.

Pra que serve

O disjuntor de 6 A protege circuitos elétricos contra sobrecargas e curtos-circuitos. Seu mecanismo termomagnético atua quando identifica condições anormais de corrente, interrompendo a alimentação do circuito.

A curva C é adequada para circuitos que podem apresentar correntes de partida moderadas, como determinadas cargas indutivas, desde que as características da carga e o projeto elétrico sejam compatíveis.

Aplicações mais comuns do disjuntor unipolar 6A

O disjuntor unipolar é utilizado principalmente na proteção de circuitos com um único condutor de fase, conforme a configuração da instalação elétrica.

O modelo de 6 A pode ser aplicado em:

• Circuitos de iluminação: para lâmpadas e luminárias cuja corrente total seja compatível com a proteção de 6 A.
• Circuitos de comando e controle: em painéis elétricos e sistemas de automação, quando a corrente prevista exigir essa proteção.
• Equipamentos de baixa potência: em circuitos dedicados dimensionados para até 6 A, respeitando as características da carga.

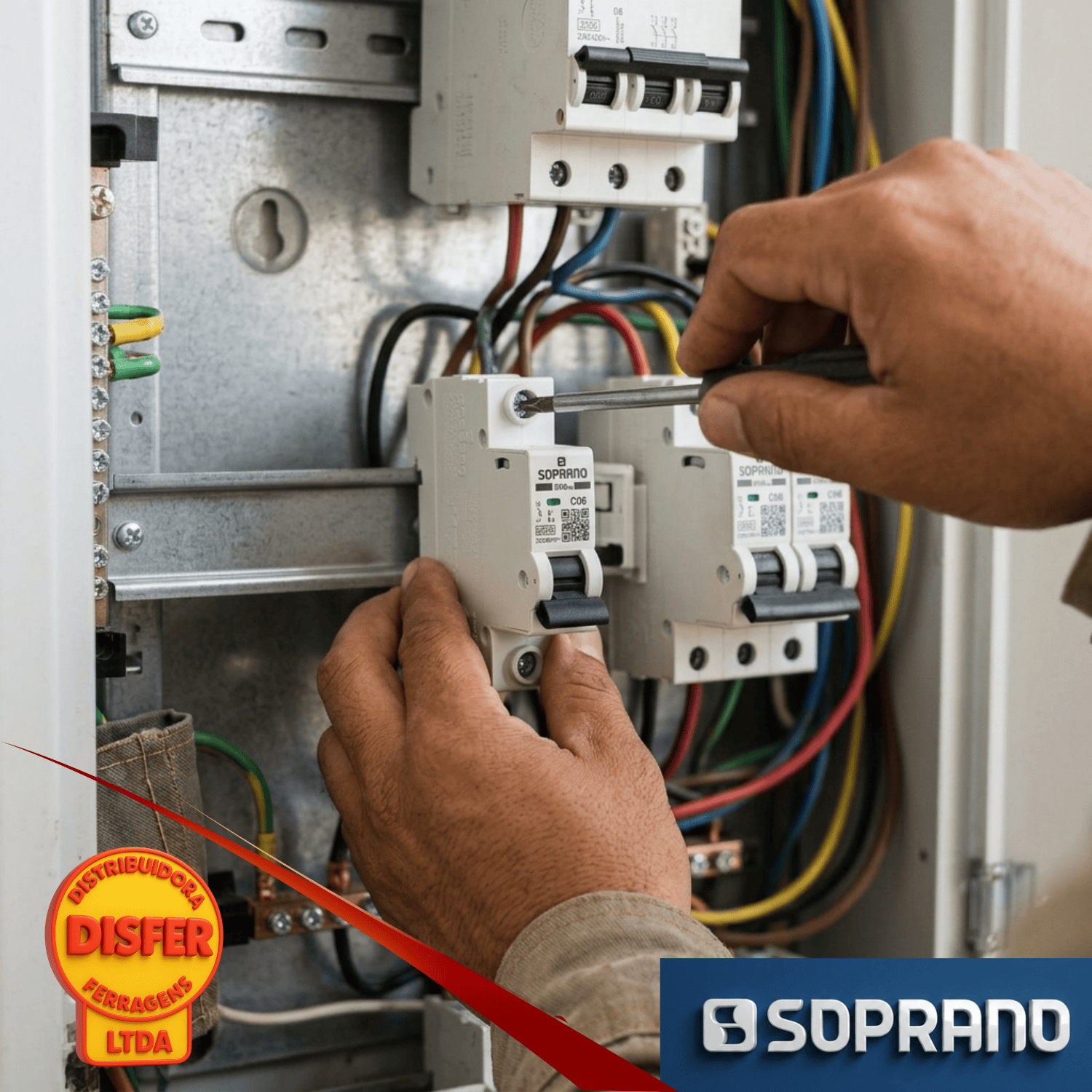

• Quadros elétricos residenciais, comerciais e industriais: para proteção individual de circuitos compatíveis com a corrente nominal e a curva de disparo.

Importante: a escolha do disjuntor deve considerar a corrente da carga, a seção dos cabos, a capacidade de condução dos condutores e as condições da instalação. Um disjuntor de 6 A não é automaticamente adequado para qualquer circuito de iluminação ou equipamento de baixa potência.

Dica do Eletricista

“Para escolher um disjuntor de 6 A, some as cargas previstas no circuito e confira se a corrente de projeto é compatível com a proteção e com os cabos instalados.”

Informações técnicas

• Marca: Soprano
• Linha: SHB GIII
• Modelo: SHB1 GIII-C006A
• Código do fabricante: 05121.7006.11
• Tipo: Disjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 6 A
• Curva de disparo: C (5 a 10 vezes a corrente nominal)
• Tensão nominal de operação: 230/400 Vca
• Capacidade de interrupção: 3 kA conforme ABNT NBR NM 60898
• Tensão suportável de impulso nominal: 4 kV
• Frequência nominal: 50/60 Hz
• Grau de proteção: IP20
• Fixação: Trilho DIN de 35 mm
• Normas de referência: ABNT NBR NM 60898 e ABNT NBR IEC 60947-2
