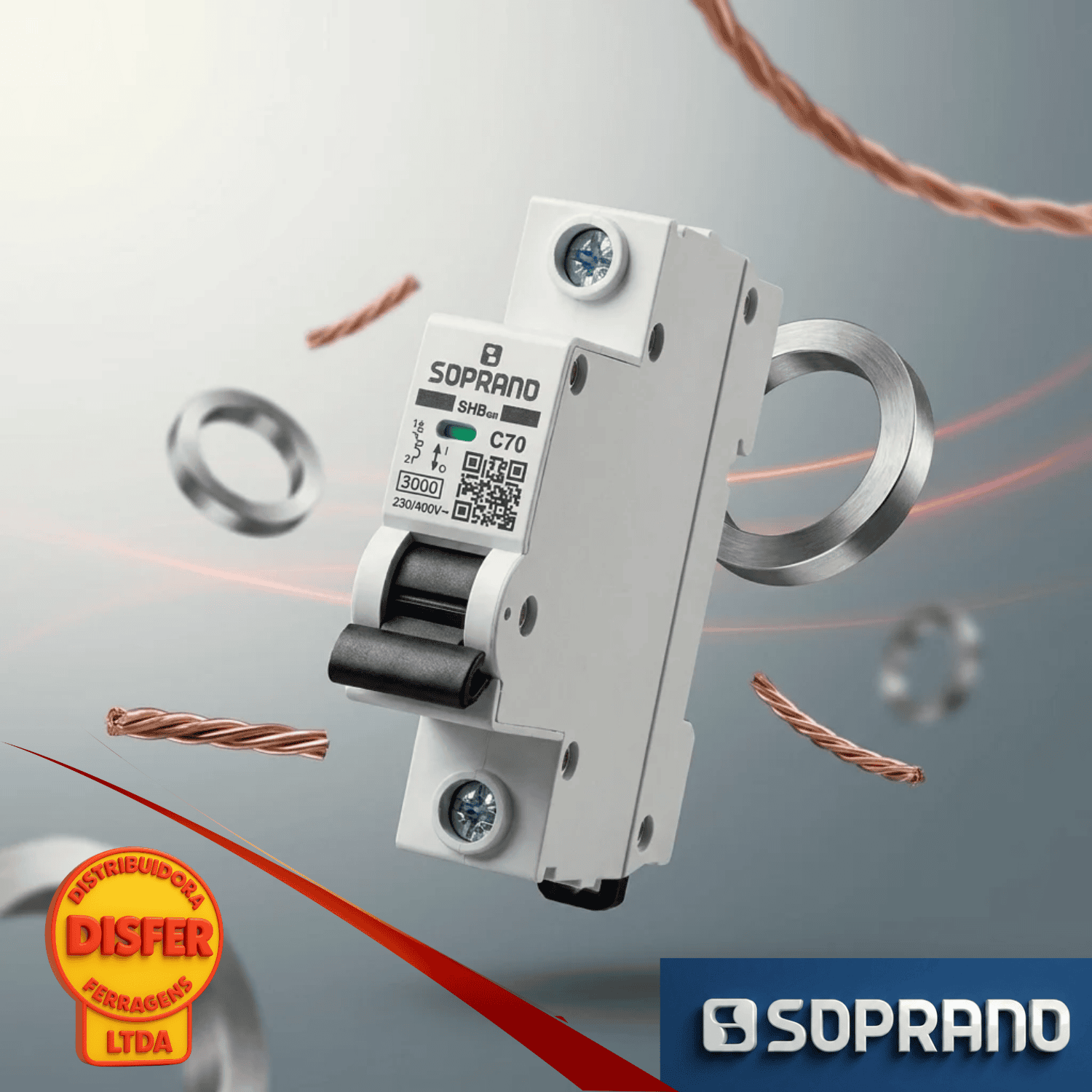

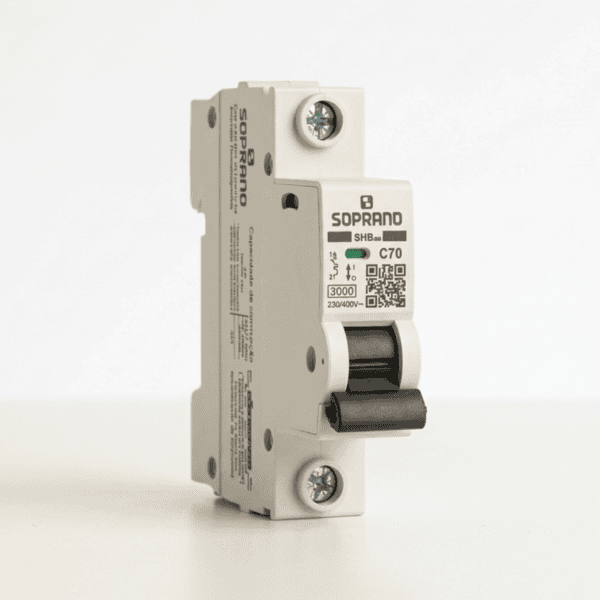

Disjuntor unipolar 70A curva C para proteção de circuitos elétricos

O disjuntor unipolar 70A curva C SHB GIII da Soprano é um dispositivo de proteção termomagnética que atua contra sobrecargas e curtos-circuitos, ajudando a proteger os condutores e os equipamentos da instalação elétrica.

Com corrente nominal de 70 amperes, um polo e fixação em trilho DIN de 35 mm, é indicado para circuitos de baixa tensão dimensionados para essa corrente, conforme as características da instalação e os requisitos do projeto elétrico.

Pra que serve

O disjuntor de 70 A interrompe a alimentação do circuito quando detecta condições de sobrecorrente, contribuindo para a proteção dos cabos e dos equipamentos conectados.

Sua curva C permite a utilização em circuitos com cargas que apresentam correntes de partida moderadas, desde que as características da carga e as condições de proteção sejam compatíveis com o dispositivo.

Aplicações mais comuns do disjuntor unipolar 70A

O disjuntor unipolar é utilizado na proteção de circuitos com um único condutor de fase, conforme a configuração da instalação elétrica.

O modelo de 70 A pode ser aplicado em:

• Circuitos dedicados de alta corrente: para instalações dimensionadas para uma corrente nominal de 70 A.
• Equipamentos elétricos de maior demanda: quando a corrente de funcionamento e as recomendações do fabricante forem compatíveis com o disjuntor.

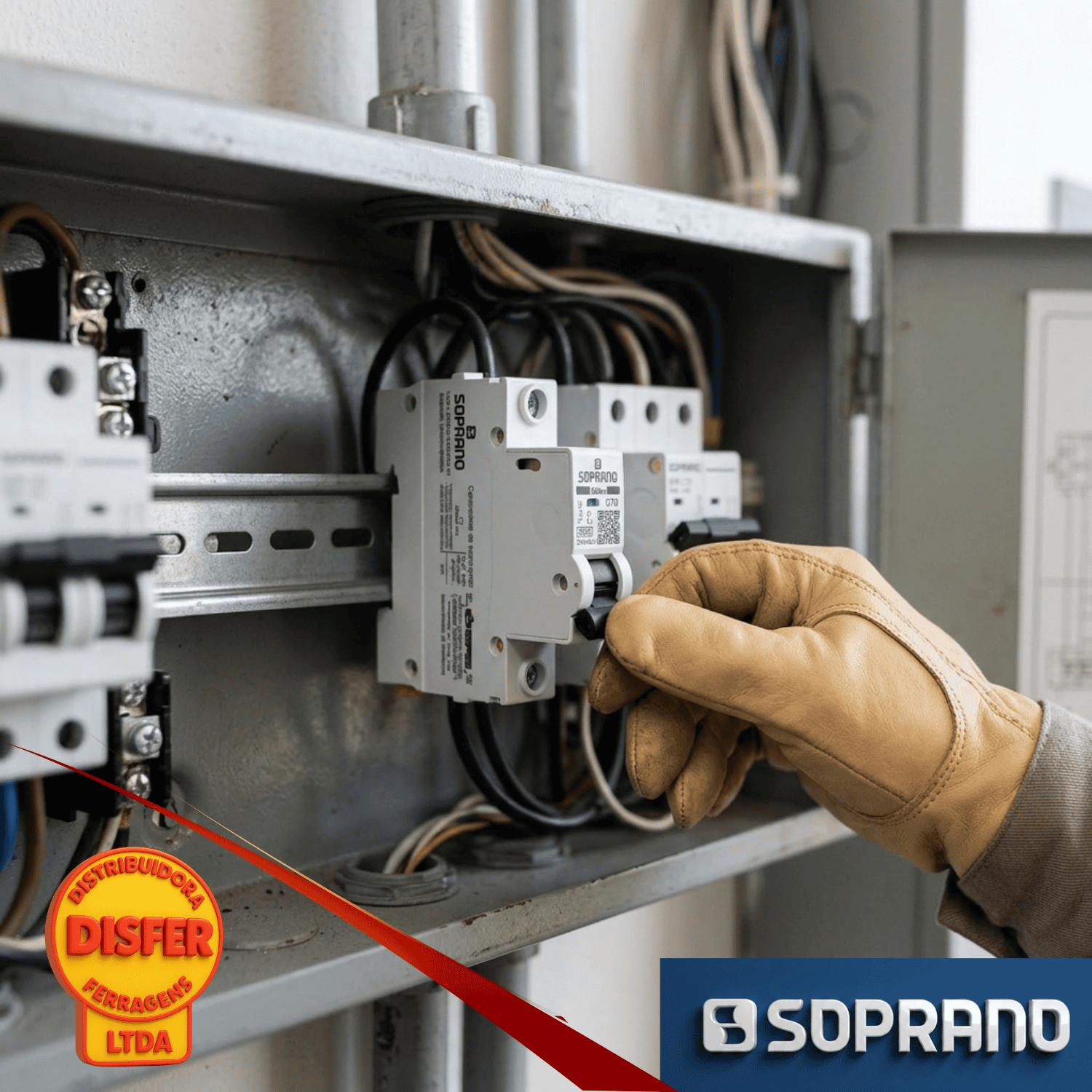

• Quadros de distribuição comerciais e industriais: para proteção individual de circuitos de baixa tensão compatíveis com suas características.
• Painéis elétricos: em circuitos que exijam proteção termomagnética de 70 A e sejam compatíveis com a capacidade de interrupção do dispositivo.

Importante: a escolha de um disjuntor de 70 A deve ser feita com base no projeto elétrico, considerando a corrente da carga, a seção dos condutores, a capacidade de condução dos cabos e a corrente de curto-circuito presumida no ponto de instalação. A configuração unipolar também precisa atender aos requisitos de proteção e seccionamento do circuito.

Dica do Eletricista

“Em circuitos de 70 A, verifique o dimensionamento dos cabos e a capacidade de interrupção necessária no ponto de instalação. A corrente nominal do disjuntor, sozinha, não garante a proteção adequada do circuito.”

Informações técnicas

• Marca: Soprano
• Linha: SHB GIII
• Modelo: SHB1 GIII-C070A
• Código do fabricante: 05121.7070.11
• Tipo: Disjuntor termomagnético
• Número de polos: 1 polo (unipolar)
• Corrente nominal: 70 A
• Curva de disparo: C (5 a 10 vezes a corrente nominal)
• Tensão nominal de operação: 230/400 Vca, conforme especificação da linha
• Capacidade de interrupção: verificar a classificação aplicável à tensão de operação e à norma utilizada
• Frequência nominal: 50/60 Hz
• Grau de proteção: IP20
• Fixação: Trilho DIN de 35 mm
• Norma de referência: ABNT NBR IEC 60947-2
