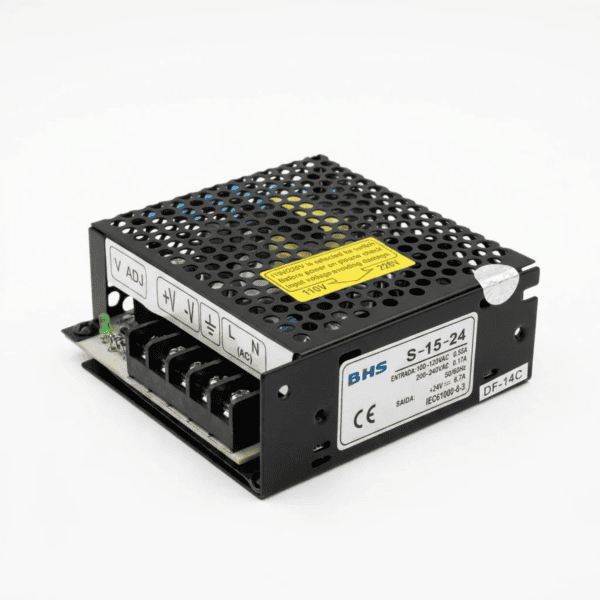

Fonte Chaveada 24V 0,7A para automação e circuitos de comando

A Fonte de Alimentação Chaveada BHS S-15-24 fornece 24V em corrente contínua (24Vcc) para alimentar equipamentos eletrônicos e dispositivos de automação compatíveis. Seu formato compacto, gabinete metálico e suporte para trilho DIN de 35mm facilitam a instalação em painéis e sistemas elétricos.

O catálogo técnico do fabricante especifica corrente de saída de 0,7A e potência de saída de 16,8W. A fonte conta com filtro EMI integrado, baixo nível de ripple e ruído e indicador LED de funcionamento.

Atenção: este modelo utiliza chave seletora para escolher a tensão de entrada. Não é bivolt automático; selecione a faixa correta antes de energizar o equipamento.

Pra que serve

A fonte chaveada converte a tensão alternada da rede elétrica em 24Vcc, permitindo alimentar circuitos eletrônicos, dispositivos de controle e outros equipamentos que necessitam dessa tensão.

Sua capacidade de saída é indicada para aplicações de menor consumo, desde que a corrente exigida pela carga não ultrapasse 0,7A.

Onde é mais usada

• Automação industrial: alimentação de dispositivos de controle compatíveis com 24Vcc.
• Painéis elétricos: alimentação de circuitos auxiliares e componentes eletrônicos.
• Sistemas de comando: fornecimento de energia para equipamentos que operam em 24Vcc.
• Instrumentação: alimentação de dispositivos compatíveis com a tensão e a corrente da fonte.
• Máquinas e equipamentos: uso em circuitos auxiliares que necessitam de alimentação contínua de 24V.

Informações técnicas

• Marca: BHS
• Modelo: S-15-24
• Tipo: Fonte de alimentação chaveada
• Tensão de saída: 24Vcc
• Corrente máxima de saída: 0,7A
• Potência de saída especificada pelo fabricante: 16,8W
• Tensão de entrada: 85 a 132Vca ou 170 a 264Vca, selecionável por chave
• Frequência de entrada: 47 a 63Hz
• Tolerância da tensão de saída: ±2%
• Ripple e ruído: 100mVp-p
• Eficiência em carga máxima: 72%
• Proteções de saída: curto-circuito, sobrecarga, surto e inversão de polaridade
• Proteção contra sobrecarga: atuação entre 105% e 150%, com desligamento automático e recuperação
• Sinalização: indicador LED
• Gabinete: metálico
• Ventilação: natural
• Montagem: por parafusos ou em trilho DIN de 35mm, com suporte incluso
• Dimensões: 97 × 98,5 × 35mm
• Peso aproximado: 300g
• Conexões: 2 polos de entrada e 3 polos de saída

Dica do Eletricista

“Antes de ligar a fonte, confira a tensão da rede e ajuste corretamente a chave seletora. Verifique também o consumo dos equipamentos conectados para não ultrapassar a corrente máxima de 0,7A.”
