🔍 Descrição Técnica com Aplicação Prática

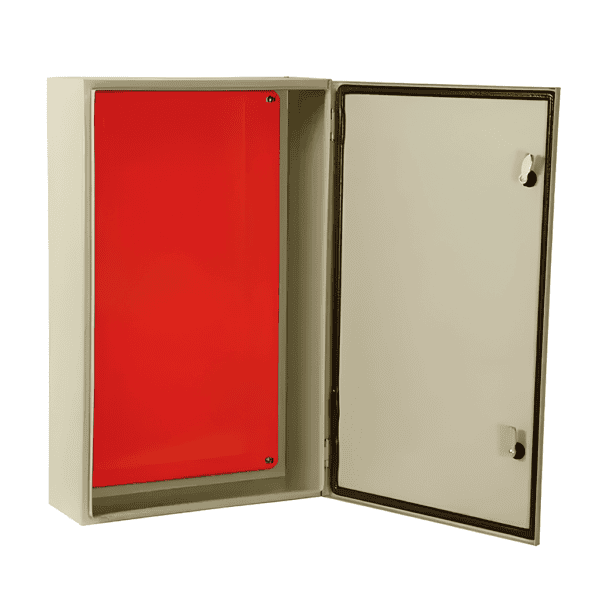

Com 80cm de altura, o Quadro de Comando Aço Quadros 80x50x20cm foi projetado para instalações elétricas de maior porte que exigem distribuição vertical dos componentes. Fabricado em chapa de aço carbono 1020, com tratamento anticorrosivo e pintura epóxi texturizada, entrega resistência, durabilidade e acabamento técnico refinado.

A proporção vertical favorece montagens segmentadas, como separação por níveis: potência embaixo, comando no meio e sinal/acessórios no topo. Ideal para infraestruturas técnicas, industriais e prediais.

🛠️ Especificações Técnicas

Característica	Detalhe
Dimensões externas (AxLxP)	800x500x200mm (80x50x20cm)
Material	Chapa de aço carbono 1020
Espessura da chapa	1,00mm (estrutura e porta)
Tratamento anticorrosivo	Fosfatização + pintura eletrostática
Cor padrão	Cinza Munsell N6.5 – Epóxi texturizado
Grau de proteção	IP54 – Contra poeira e respingos
Placa de montagem interna	Inclusa – Em aço galvanizado
Abertura da porta	Lateral direita (fixa – não reversível)
Fechadura	Tipo ranhurada redonda
Fixação	Furação traseira oculta (parede ou estrutura metálica)

✅ Vantagens Funcionais

Altura de 80cm: permite instalação de diversos trilhos DIN com folga para canaletas e bornes superiores/inferiores.
Distribuição vertical eficiente: ideal para comandos com lógica separada em blocos (disjuntores, relés, contatores, CLPs).
Boa profundidade (20cm): comporta dispositivos maiores sem obstruir o fechamento da porta.

🔎 Exemplos Práticos de Usabilidade

🏭 Instalações industriais: quadro geral de área, partida de motores, inversores pequenos, soft starters e relés de proteção.

🏢 Comando técnico predial: sistemas de bombas, pressurização, ventilação, interfones ou iluminação de emergência.

🌞 Sistemas de energia solar: entrada e proteção de corrente contínua/alternada, DPS, chave seccionadora e controlador de carga.

🧠 Automação em painéis de controle: instalação vertical de fontes, CLP, relés, temporizadores e módulos de I/O.

💡 Dica do Instalador

“Use bem a altura do quadro para distribuir os trilhos DIN em níveis organizados, facilitando o fluxo de cabos e a leitura dos dispositivos. Para instalações mais críticas, identifique os blocos com etiquetas visuais e setas, isso ajuda muito na manutenção.”

🔒 Altura extra, organização superior.

Com a Aço Quadros, seu comando elétrico ganha estrutura, durabilidade e eficiência técnica.

Aqui na Disfer você encontra produtos de excelente qualidade e com preços incríveis. Sua loja de materiais elétricos preferida em São Paulo, é aqui.

Conta com a experiência de um ótimo atendimento e uma vasta variedades de produtos, de geração a geração, desde 1986.

* Fotos meramente ilustrativas
