⚙️ Descrição Técnica com Aplicação

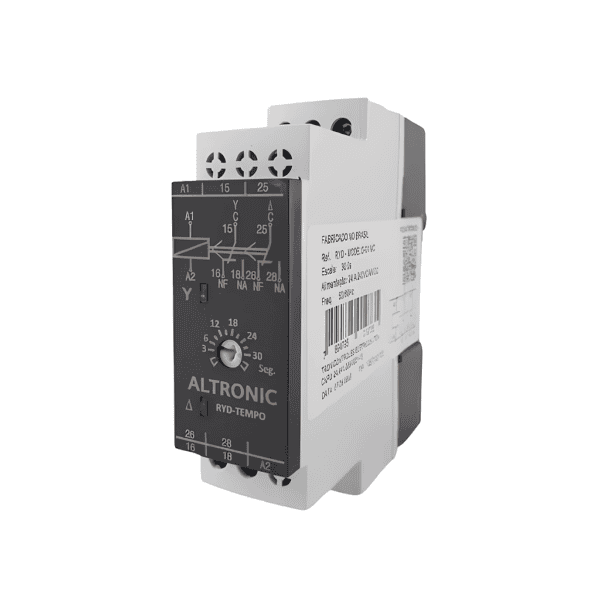

O Relé Temporizador Estrela-Triângulo RYD01 da Altronic é a solução ideal para partidas suaves de motores trifásicos, oferecendo controle automático da comutação entre os modos estrela e triângulo.
Compatível com tensões de alimentação de 24 a 240 VCA/VCC, este relé é versátil, fácil de instalar e extremamente confiável, sendo amplamente utilizado em sistemas de acionamento de motores de média e grande potência.
O tempo de comutação é fixo em 30 segundos, oferecendo a temporização ideal para permitir a aceleração completa do motor antes da mudança de configuração.
🔍 Especificações Técnicas
| Característica | Detalhe |
|---|---|
| Função principal | Temporização para partida Estrela-Triângulo |
| Modelo | RYD01 |
| Tensão de alimentação | 24 a 240 VCA/VCC (bivolt automático) |
| Tempo de comutação | 30 segundos (fixo) |
| Saídas | 2 relés SPDT (1 reversível, 1 fixo) |
| Corrente nominal dos contatos | 5A / 250VCA resistivo |
| Consumo | < 2 VA |
| Montagem | Trilho DIN 35mm (padrão industrial) |
| Conexões | Bornes de parafuso |
| Indicação visual | LEDs para status de alimentação e temporização |
| Temperatura de operação | -10°C a +60°C |
| Proteção | Caixa plástica isolante – grau de proteção IP20 |
| Normas aplicáveis | Compatível com NR-10 e IEC/EN 61812-1 |
✅ Aplicações Comuns
🔌 Partida de motores trifásicos em:
Compressores
Ventiladores industriais
Bombas centrífugas e sistemas de recalque
Transportadores e esteiras industriais
Máquinas operatrizes e equipamentos pesados
🧠 Como Funciona (Resumo Técnico)
Ao energizar o circuito, o RYD01 ativa a configuração Estrela por 30 segundos, reduzindo o pico de corrente da partida. Após esse tempo, comuta automaticamente para a configuração Triângulo, permitindo o funcionamento em plena carga. Essa transição automática protege o motor e melhora a durabilidade do sistema elétrico.
💡 Dica do Instalador
“Na hora de instalar o RYD01, lembre-se de ajustar bem a lógica de acionamento dos contatores de estrela e triângulo no painel. Mesmo com o tempo fixo, uma instalação limpa e organizada reduz riscos de sobreposição entre os estágios. E sempre use etiquetas identificando claramente cada contato para manutenção futura.”
⚠️ Observações Técnicas
Produto não programável – tempo fixo de 30s.
Para motores de maior porte, verifique se o tempo atende o regime de aceleração do motor.
Utilize sempre com contatores dimensionados corretamente para corrente e tensão do motor.
🔧 Simples, robusto e pronto para o painel.
Relé Temporizador RYD01 Altronic – partida confiável com segurança e padrão profissional.
