⚙️ Descrição Técnica e Aplicação

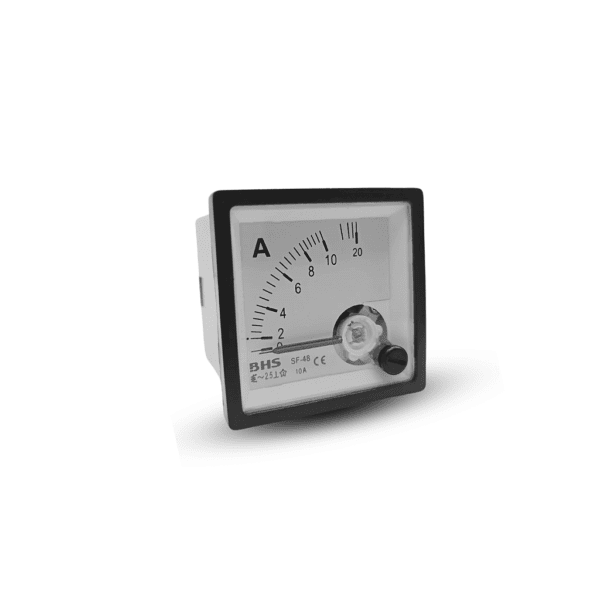

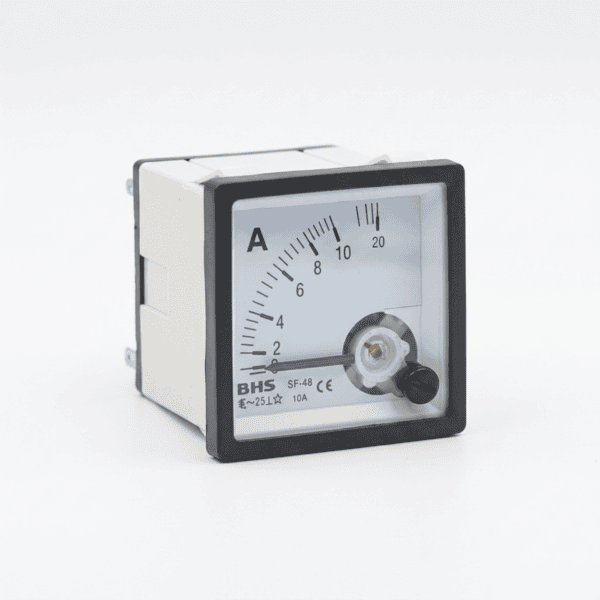

O Amperímetro Analógico SF-48 da BHS é ideal para monitoramento de corrente elétrica em quadros e painéis elétricos, oferecendo leitura precisa e imediata com escala até 10A.
Com corpo compacto de 48x48mm, encaixa-se facilmente em espaços reduzidos, sendo amplamente utilizado em painéis de comando, automação, distribuição elétrica e máquinas industriais.
Seu visor analógico em arco facilita a interpretação rápida da corrente em tempo real, mesmo à distância, com excelente durabilidade e robustez para uso contínuo.
🔍 Especificações Técnicas
| Característica | Detalhe |
|---|---|
| Modelo | SF-48 |
| Tipo | Amperímetro analógico |
| Dimensões frontais | 48 x 48 mm |
| Montagem | Painel (encaixe frontal com fixação traseira) |
| Escala de medição | 0 a 10A |
| Classe de exatidão | 1,5 |
| Tipo de corrente | Corrente contínua (CC) ou alternada (CA) – verificar versão |
| Indicação | Ponteiro com mostrador em arco |
| Material do visor | Acrílico transparente |
| Material da carcaça | Termoplástico isolante resistente a impactos |
| Conexão elétrica | Bornes traseiros com parafuso |
| Temperatura de operação | -10°C a +55°C |
| Normas aplicáveis | NBR / IEC 60051 |
✅ Aplicações Comuns

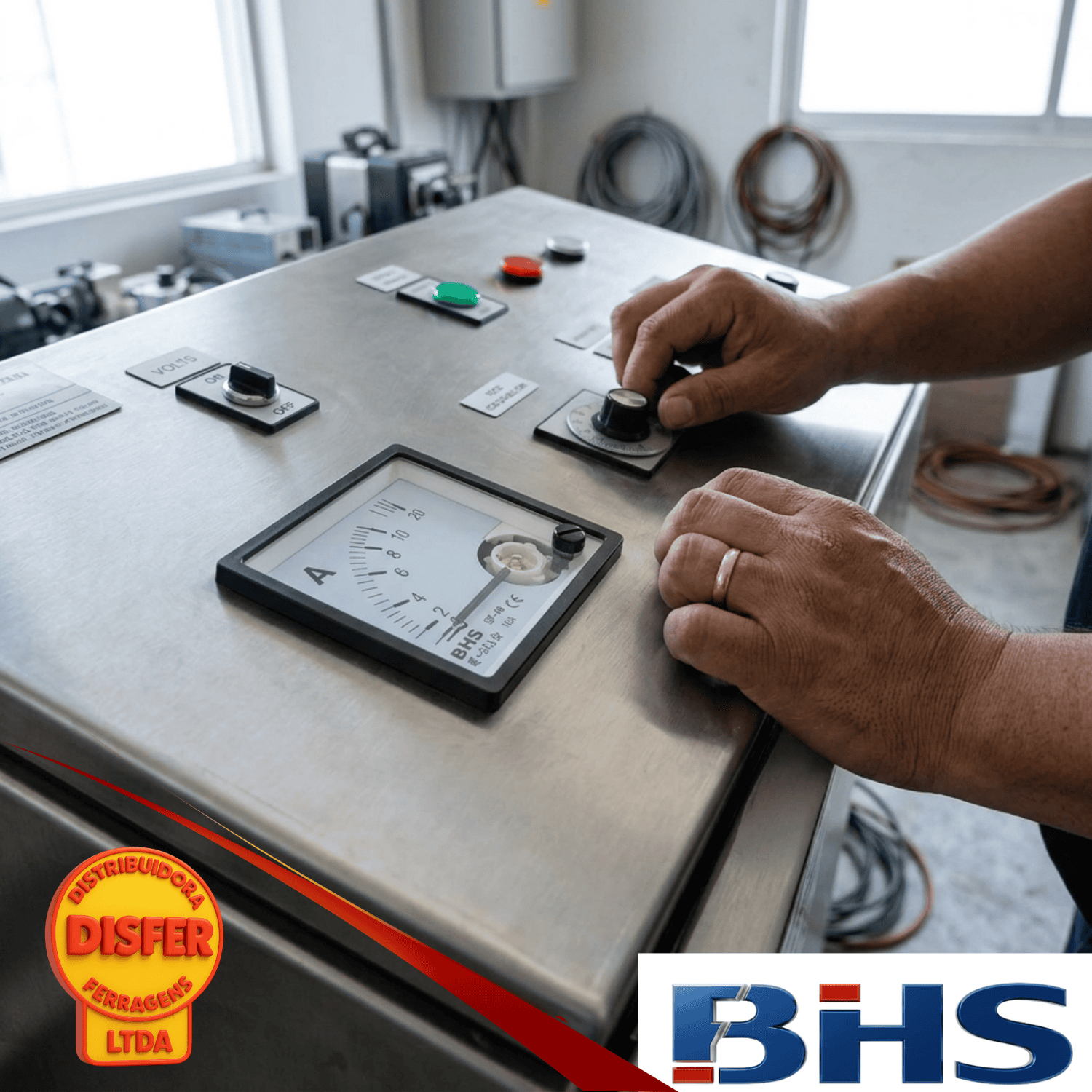

📊 Painéis elétricos industriais: monitoramento de carga em máquinas, bombas e motores.
🏢 Quadros de distribuição predial: leitura direta da corrente em cada circuito.
⚡ Sistemas de automação e controle: controle visual do consumo em tempo real.
🔧 Equipamentos técnicos e bancadas de testes: ideal para medição de consumo em cargas fixas.
💡 Dica do Instalador
“Antes de instalar o SF-48, verifique se a corrente da carga está dentro da escala nominal do amperímetro. Em sistemas com corrente superior a 10A, o uso de transformador de corrente (TC) é obrigatório — e o instrumento deve estar calibrado de acordo com a razão do TC. Para fixação perfeita, certifique-se de que o recorte do painel tenha as medidas exatas (≈ 45×45 mm).”
⚠️ Observações Técnicas
Disponível em versões para corrente alternada (CA) e corrente contínua (CC) — consulte o modelo específico.
Produto não possui retroiluminação — ideal para ambientes bem iluminados.
Em instalações sujeitas a vibração, utilize arruelas de pressão nos parafusos traseiros.
🔎 Leitura precisa, rápida e confiável.
Amperímetro SF-48 BHS – compacto no painel, grande no desempenho.
