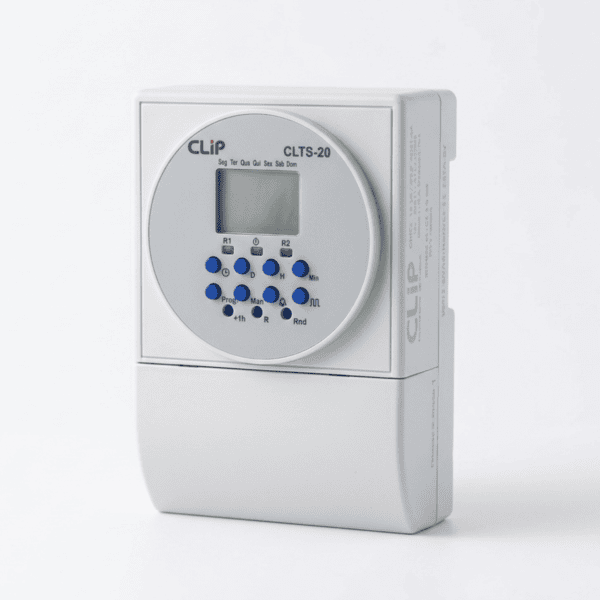

Interruptor Horário Digital CLTS-20 com 40 Programações

O Interruptor Horário Digital CLTS-20 da Clip é um programador de horários desenvolvido para automatizar o acionamento e o desligamento de equipamentos elétricos. Permite definir os dias da semana e os horários em que a saída deverá ligar ou desligar, sendo indicado para sistemas de iluminação, automação predial, painéis elétricos e aplicações industriais.

O equipamento possui 40 memórias de programação diária e/ou semanal, permitindo configurar diferentes horários de acionamento e desligamento. Seu display LCD multi-indicativo facilita a visualização do relógio e dos ajustes, enquanto a função de acionamento manual permite alternar entre o controle automático e o comando manual da saída.

Além da programação convencional, o CLTS-20 oferece funções especiais que ampliam suas possibilidades de uso: modo cíclico para alternar períodos de funcionamento e pausa, modo randômico para acionamentos em horários variados, programação de sirene com duração ajustável de 1 a 59 segundos e função de horário de verão.

A bateria CR2032 substituível mantém o relógio e as programações preservados durante interrupções de energia, mesmo quando a bateria está sem carga, conforme o manual do fabricante.

Pra que serve

O interruptor horário digital funciona como um relógio programável que comanda uma saída a relé conforme os horários configurados. Dessa forma, permite automatizar rotinas de funcionamento sem depender de acionamentos manuais diários.

Programação diária e semanal: permite definir os dias e horários para ligar e desligar equipamentos.

Função cíclica: alterna períodos de funcionamento e pausa, sendo útil em aplicações como sistemas de irrigação.

Função randômica: realiza acionamentos em horários variados, podendo simular presença em ambientes residenciais ou comerciais.

Função sirene: permite programar acionamentos de curta duração, de 1 a 59 segundos, para aplicações compatíveis.

Acionamento manual: permite comandar a saída sem depender exclusivamente dos horários programados.

Onde é mais usado

• Iluminação residencial e comercial: automatização dos horários de acendimento e desligamento de luzes.
• Fachadas e vitrines: programação da iluminação de estabelecimentos comerciais.
• Sistemas de irrigação: controle de ciclos de funcionamento e pausa, com acionamento adequado ao equipamento utilizado.
• Sirenes e sinalizadores: programação de acionamentos por períodos curtos.
• Automação predial: controle de horários de funcionamento de equipamentos compatíveis.

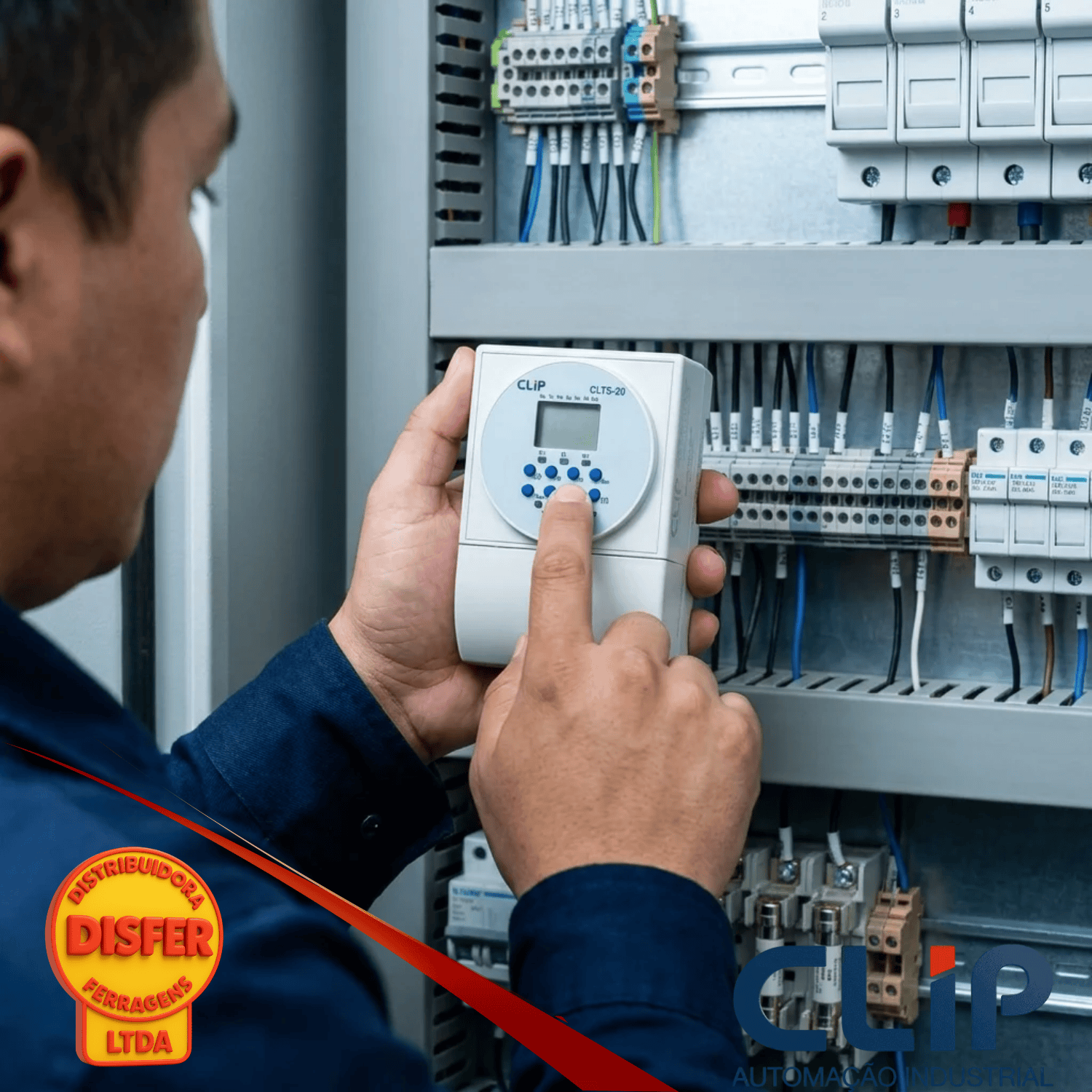

• Painéis elétricos industriais: integração em circuitos de comando e automação.
• Sistemas de segurança: utilização do modo randômico para simular presença por meio do acionamento de cargas compatíveis.

Informações técnicas

• Marca: Clip
• Modelo: CLTS-20
• Tipo: Timer digital / interruptor horário programável
• Tensão de alimentação: 100 a 240 Vca, ±10%
• Frequência da rede: 50/60 Hz
• Consumo aproximado: 1 VA
• Display: LCD multi-indicativo
• Quantidade de memórias: 40 programações
• Programação: Diária e/ou semanal
• Saídas: 1 saída a relé reversível SPDT
• Capacidade do relé: 16 A a 250 Vca para carga resistiva
• Funções adicionais: Cíclica, randômica, sirene e horário de verão
• Duração programável da sirene: 1 a 59 segundos
• Acionamento manual: Sim
• Bateria: CR2032 substituível
• Fixação: Trilho DIN de 35 mm ou caixa de sobrepor
• Compatibilidade de instalação: Caixas 4×2 e 4×4, conforme montagem
• Dimensões aproximadas da caixa: 72 x 107 mm
• Aplicação: Programação de horários para acionamento de equipamentos elétricos

Dica do Eletricista

“Antes de instalar, confira a tensão de alimentação e a corrente exigida pela carga. A saída a relé de 16 A a 250 Vca é especificada para carga resistiva; motores, bombas e outras cargas indutivas exigem atenção aos limites do fabricante. Se a carga ultrapassar a capacidade permitida, utilize um contator adequado. Após programar os horários, teste o acionamento automático e o desligamento antes de colocar o sistema em operação.”
