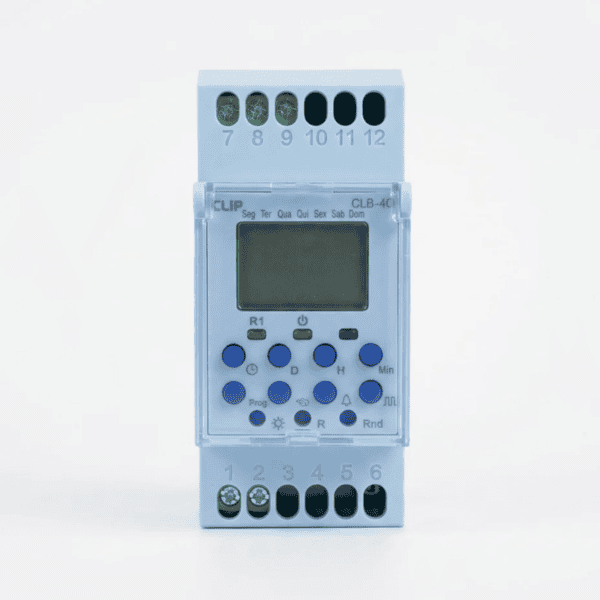

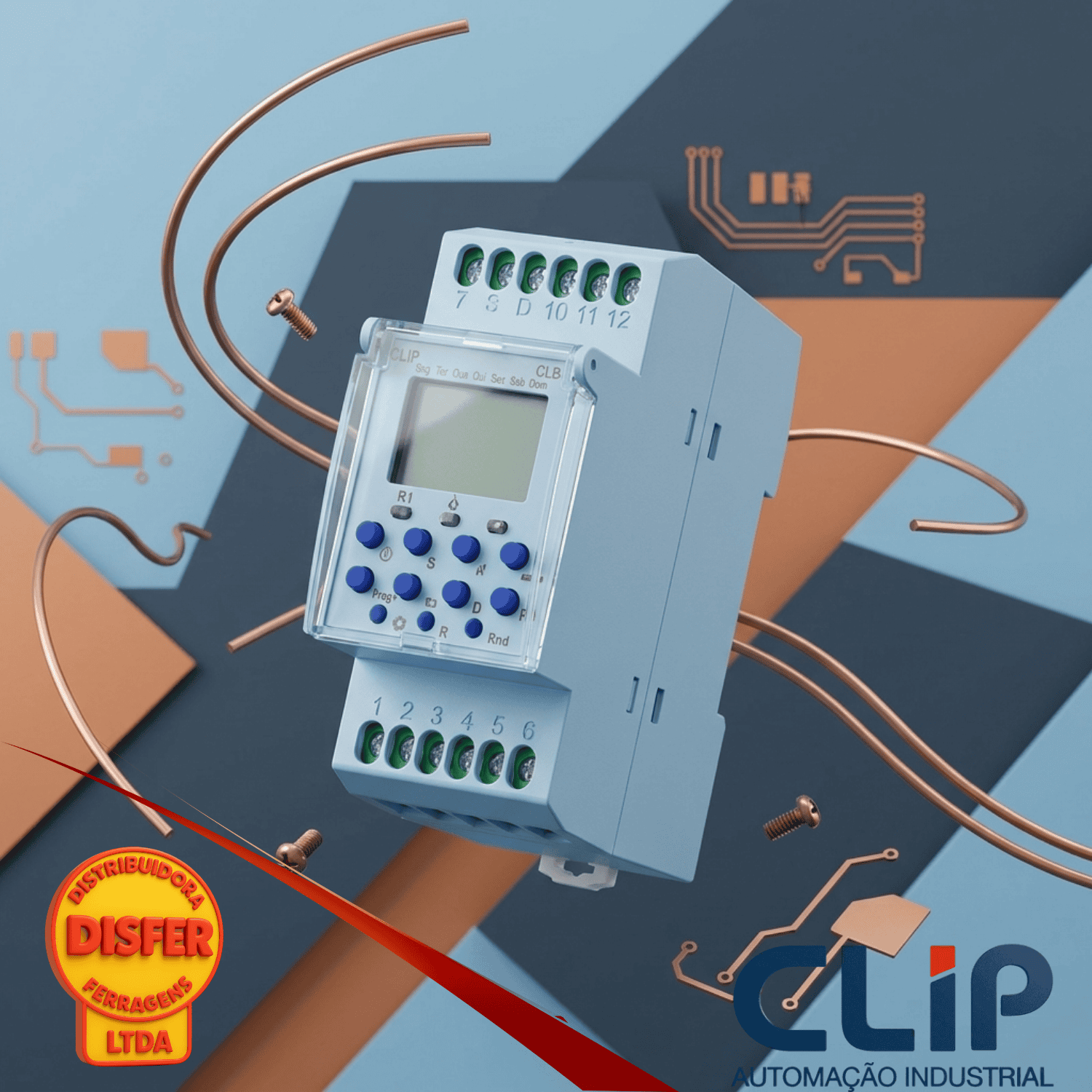

TIMER Digital CLB-40 para Automação de Equipamentos

O Interruptor Horário Digital CLB-40 da Clip é um programador horário desenvolvido para automatizar o acionamento e o desligamento de equipamentos elétricos conforme horários definidos pelo usuário. Indicado para aplicações residenciais, comerciais e industriais, permite organizar rotinas de funcionamento sem depender de acionamentos manuais diários.

O equipamento possui 40 memórias de programação, que permitem configurar até 20 horários para ligar e 20 para desligar, com possibilidade de programação diária ou semanal. Seu display LCD facilita a visualização dos ajustes, enquanto os LEDs frontais indicam a alimentação e o estado do relé.

Além da programação convencional, o CLB-40 conta com funções especiais, como modo cíclico, útil em aplicações como irrigação; modo randômico, que alterna os acionamentos para simular presença; função sirene, com acionamento programável de 1 a 59 segundos; e ajuste de horário de verão.

Pra que serve

O interruptor horário digital permite definir quando uma carga elétrica deve ligar ou desligar automaticamente. Ele funciona como um programador de horários, enviando comandos por meio de seu relé de saída conforme a programação configurada.

A função cíclica possibilita estabelecer períodos de funcionamento e pausa, enquanto o modo randômico realiza acionamentos em horários variados. O equipamento também permite acionamento manual da saída quando necessário.

A bateria CR2032 substituível mantém o relógio e as programações durante interrupções de energia. As programações ficam armazenadas mesmo quando a bateria está sem carga.

Onde é mais usado

• Iluminação residencial e comercial: programação dos horários de acendimento e desligamento de luzes.
• Fachadas e vitrines: automatização da iluminação de estabelecimentos.
• Sistemas de irrigação: controle cíclico de períodos de acionamento e pausa, com dispositivos de potência adequados quando necessários.
• Sirenes e avisos sonoros: acionamento programado por intervalos curtos, conforme a configuração da função sirene.
• Automação predial: controle de horários de funcionamento de equipamentos compatíveis.
• Painéis elétricos: integração em sistemas de comando que exigem programação diária ou semanal.
• Segurança patrimonial: utilização da função randômica para simular presença por meio do acionamento de cargas compatíveis.

Informações técnicas

• Marca: Clip
• Modelo: CLB-40
• Tipo: Timer digital / interruptor horário programável
• Tensão de alimentação: 100 a 240Vca, ±10%
• Frequência da rede: 50/60Hz
• Consumo aproximado: 1VA
• Display: LCD multi-indicativo
• Quantidade de memórias: 40 programações, sendo até 20 para ligar e 20 para desligar
• Programação: Diária ou semanal
• Funções adicionais: Cíclica, randômica, sirene e horário de verão
• Acionamento manual: Sim
• Saída: 1 relé SPDT, 16A a 250Vca para carga resistiva
• Carga indutiva máxima: 1CV, conforme condições especificadas pelo fabricante
• Bateria: CR2032 substituível

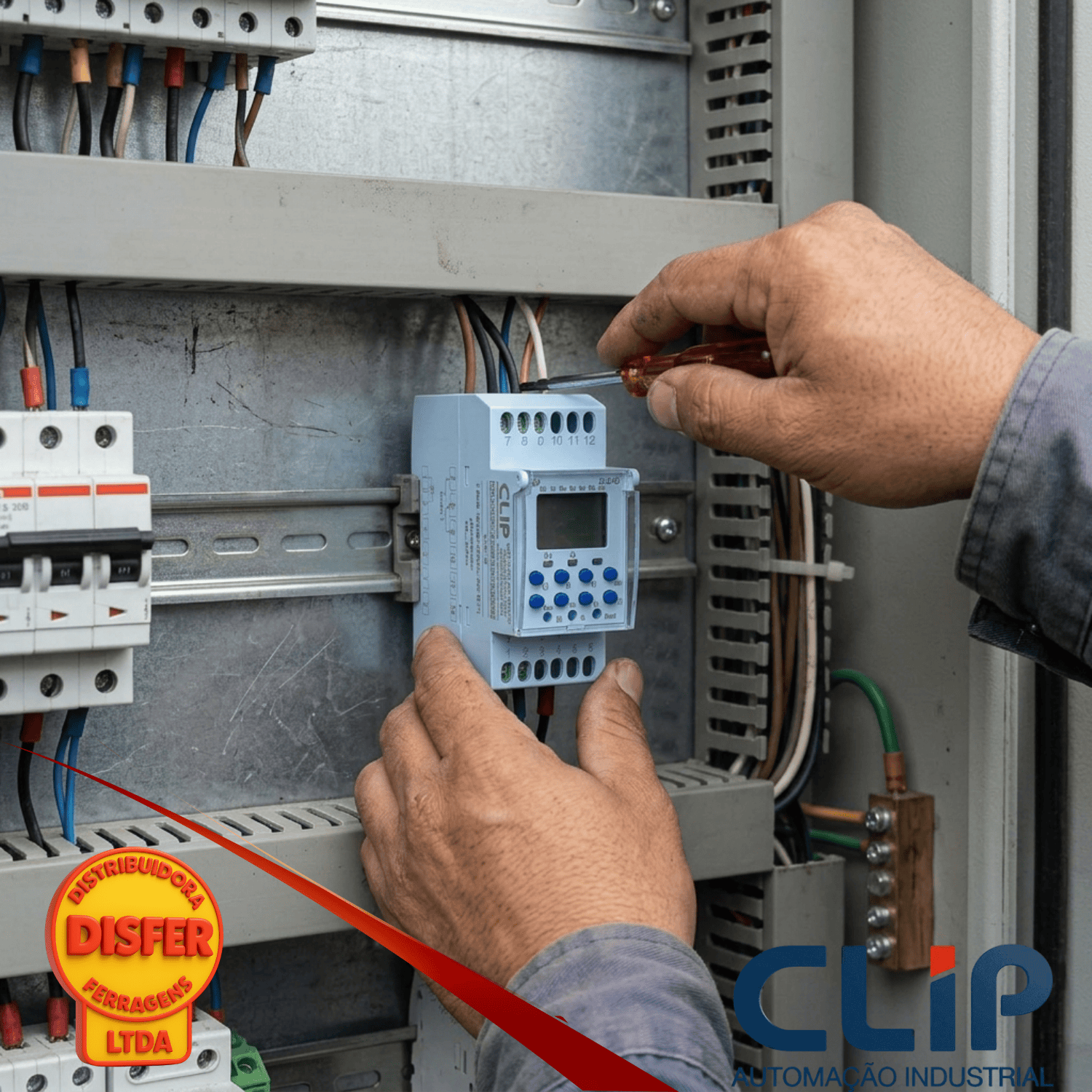

• Fixação: Trilho DIN de 35 mm
• Dimensões aproximadas: 35,8 mm de largura × 86 mm de altura × 66 mm de profundidade
• Aplicação: Automação de acionamentos elétricos por programação de horários

Dica do Eletricista

“Antes de instalar, confira a tensão de alimentação e a corrente exigida pela carga. O CLB-40 padrão possui uma saída a relé de 16A a 250Vca para carga resistiva, mas cargas indutivas, como motores e bombas, exigem atenção especial aos limites do fabricante. Configure os horários e teste os acionamentos antes de deixar o sistema funcionando automaticamente.”
