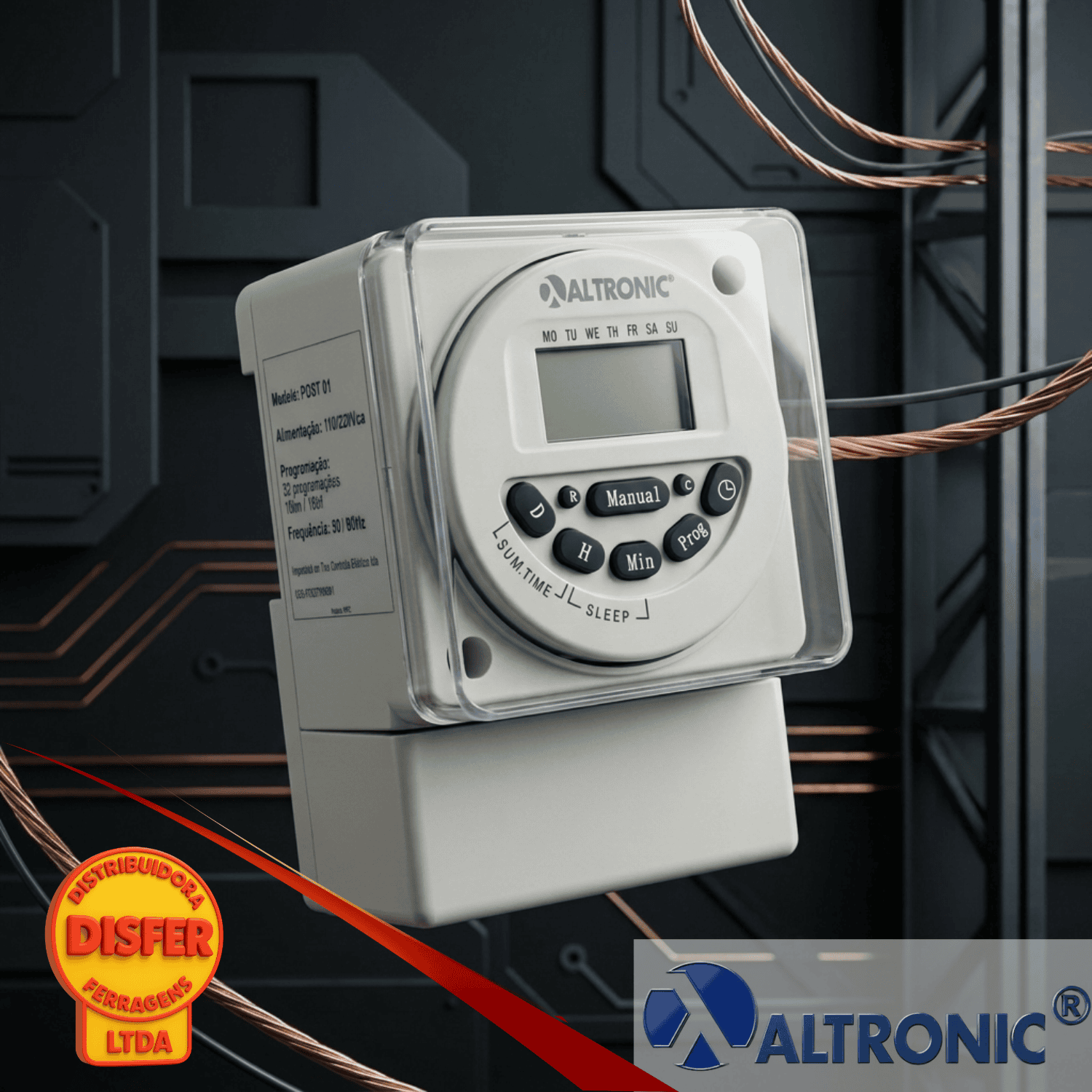

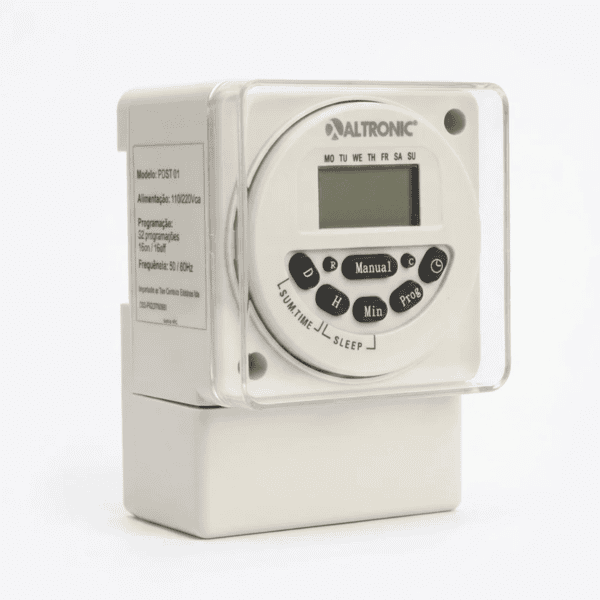

Timer Programador Diário Semanal 32 Programações com Display LCD

O Timer Programador Diário/Semanal PDST-01 da Altronic é um interruptor horário digital desenvolvido para automatizar o acionamento e o desligamento de equipamentos elétricos em horários predefinidos. Indicado para painéis elétricos, sistemas de iluminação e automação, permite estabelecer rotinas de funcionamento sem depender de comandos manuais diários.

O equipamento permite configurar até 32 eventos: 16 programações para ligar e 16 para desligar, com intervalo mínimo de 1 minuto entre os comandos. A programação pode ser distribuída por dias individuais da semana ou por combinações de dias, oferecendo flexibilidade para diferentes rotinas.

Seu display LCD facilita a configuração e a visualização dos horários. A reserva de marcha superior a 200 horas, por meio de bateria recarregável, ajuda a preservar o relógio e as programações durante interrupções no fornecimento de energia.

Pra que serve

O timer programador diário/semanal comanda uma saída a relé de acordo com os horários configurados. Ele permite definir quando um equipamento deve ligar e desligar, automatizando processos que seguem uma rotina diária ou semanal.

A programação pode ser ajustada para diferentes dias da semana, conforme a necessidade da instalação. O equipamento também permite alternar entre o funcionamento automático e o acionamento manual da saída.

É indicado para aplicações que necessitam de controle horário recorrente, desde que a tensão e a corrente da carga sejam compatíveis com as especificações do programador.

Onde é mais usado

• Iluminação comercial: programação dos horários de acendimento e desligamento de vitrines, fachadas e luminosos.
• Sistemas de irrigação: programação de horários para acionar sistemas compatíveis.
• Bombas e filtros de piscina: controle dos períodos de funcionamento, respeitando os limites elétricos da saída.
• Aquecedores e sistemas térmicos: programação de horários para equipamentos compatíveis.
• Câmaras e balcões frigoríficos: controle horário de equipamentos em aplicações compatíveis com a capacidade do contato.
• Painéis elétricos: automatização de comandos em instalações industriais e comerciais.
• Sirenes e sinalizadores: programação de acionamentos em horários determinados, conforme as características da aplicação.

Informações técnicas

• Marca: Altronic
• Modelo: PDST-01 32P
• Código do fabricante: 5PDST01
• Tipo: Timer digital / programador horário diário e semanal
• Tensão de alimentação: 110/220 Vca
• Frequência: 50/60 Hz (±5%)
• Consumo máximo: 2 VA
• Display: LCD
• Quantidade de programações: Até 32 eventos
• Distribuição dos programas: 16 para ligar e 16 para desligar
• Intervalo mínimo entre programas: 1 minuto
• Programação: Diária e semanal, com dias individuais ou combinações de dias
• Saída: 1 relé reversível SPDT
• Capacidade máxima dos contatos: 8 A a 250 Vca
• Reserva de marcha: Superior a 200 horas
• Bateria: Recarregável
• Temperatura de operação: 0 a 50°C
• Grau de proteção do invólucro: IP51
• Grau de proteção dos terminais: IP10

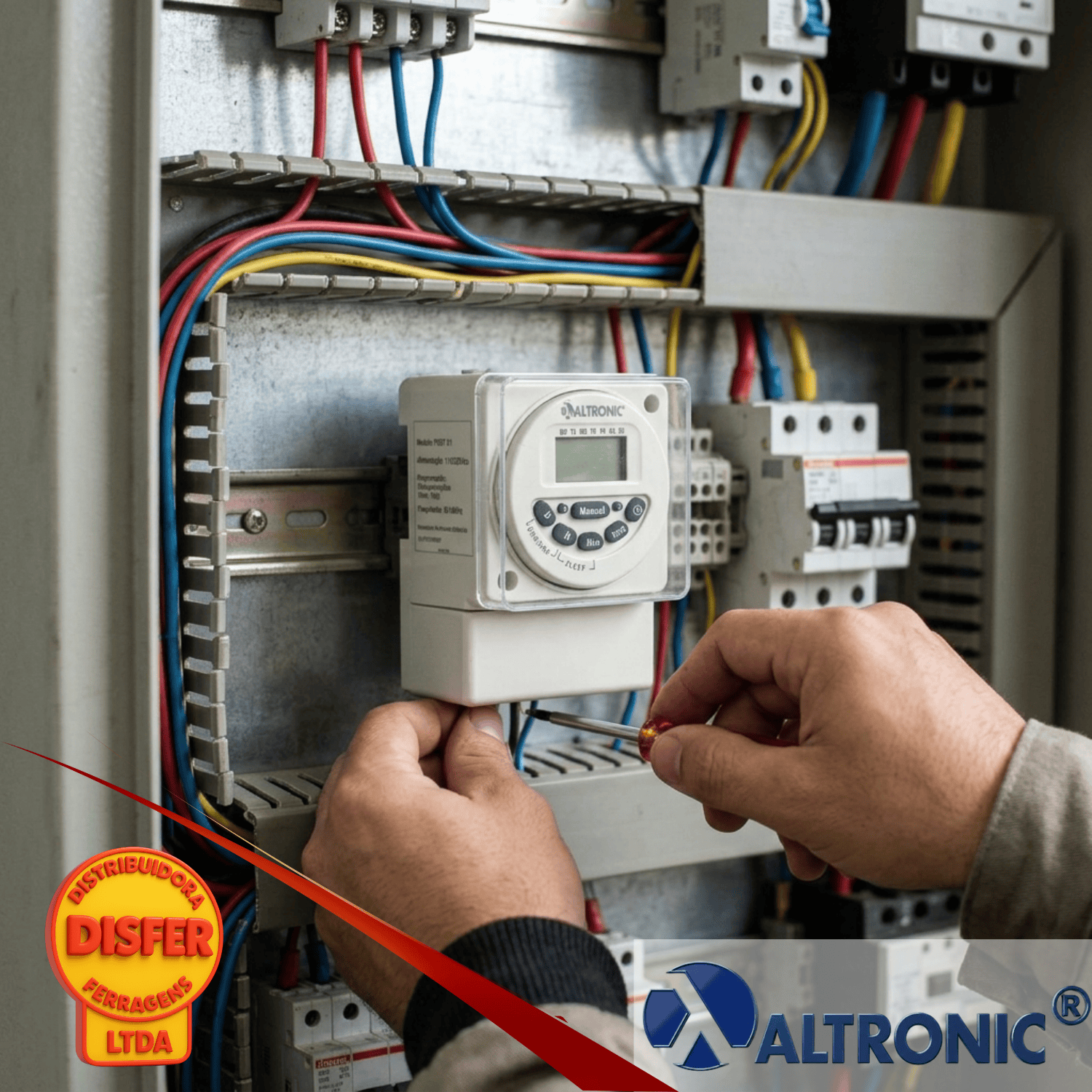

• Montagem: Trilho DIN ou fixação por parafusos
• Aplicação: Automação de acionamentos elétricos por horários programados

Dica do Eletricista

“Antes da instalação, confirme a alimentação de 110/220 Vca e verifique se a corrente da carga respeita o limite de 8 A a 250 Vca. Para comandar motores, bombas ou equipamentos que excedam a capacidade dos contatos, utilize um contator dimensionado para a carga. Depois de ajustar o relógio e os programas, teste os horários de ligar e desligar antes de deixar o sistema em operação automática.”
