Disjuntor bipolar 100A para proteção de circuitos elétricos de alta corrente

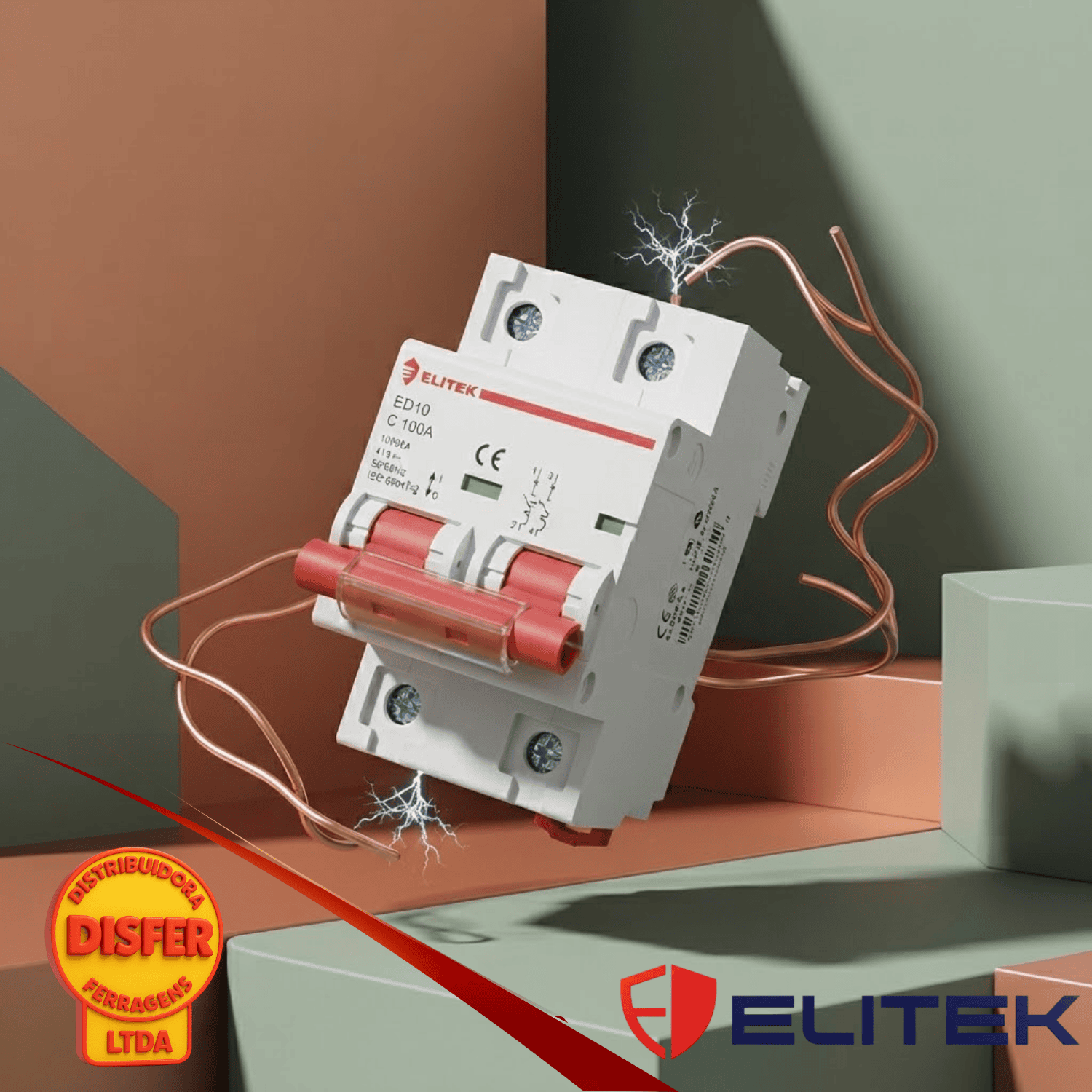

O disjuntor bipolar 100A Elitek da linha ED10 protege circuitos elétricos contra sobrecargas e curtos-circuitos. Por possuir dois polos com acionamento conjunto, permite interromper simultaneamente os dois condutores protegidos, sendo utilizado em circuitos compatíveis com essa configuração.

Com corrente nominal de 100 A, é destinado a circuitos de maior capacidade, desde que o dimensionamento dos cabos e dos demais componentes esteja adequado à instalação.

Pra que serve

O disjuntor bipolar de 100 amperes atua quando identifica uma sobrecorrente, interrompendo o circuito para ajudar a evitar danos aos condutores e equipamentos.

A configuração bipolar é utilizada, por exemplo, em circuitos bifásicos com dois condutores de fase. Diferentemente de dois disjuntores unipolares independentes, o modelo bipolar possui acionamento conjunto, proporcionando o desligamento simultâneo dos dois polos.

Onde é mais usado

O disjuntor bipolar de 100 A pode ser utilizado em:

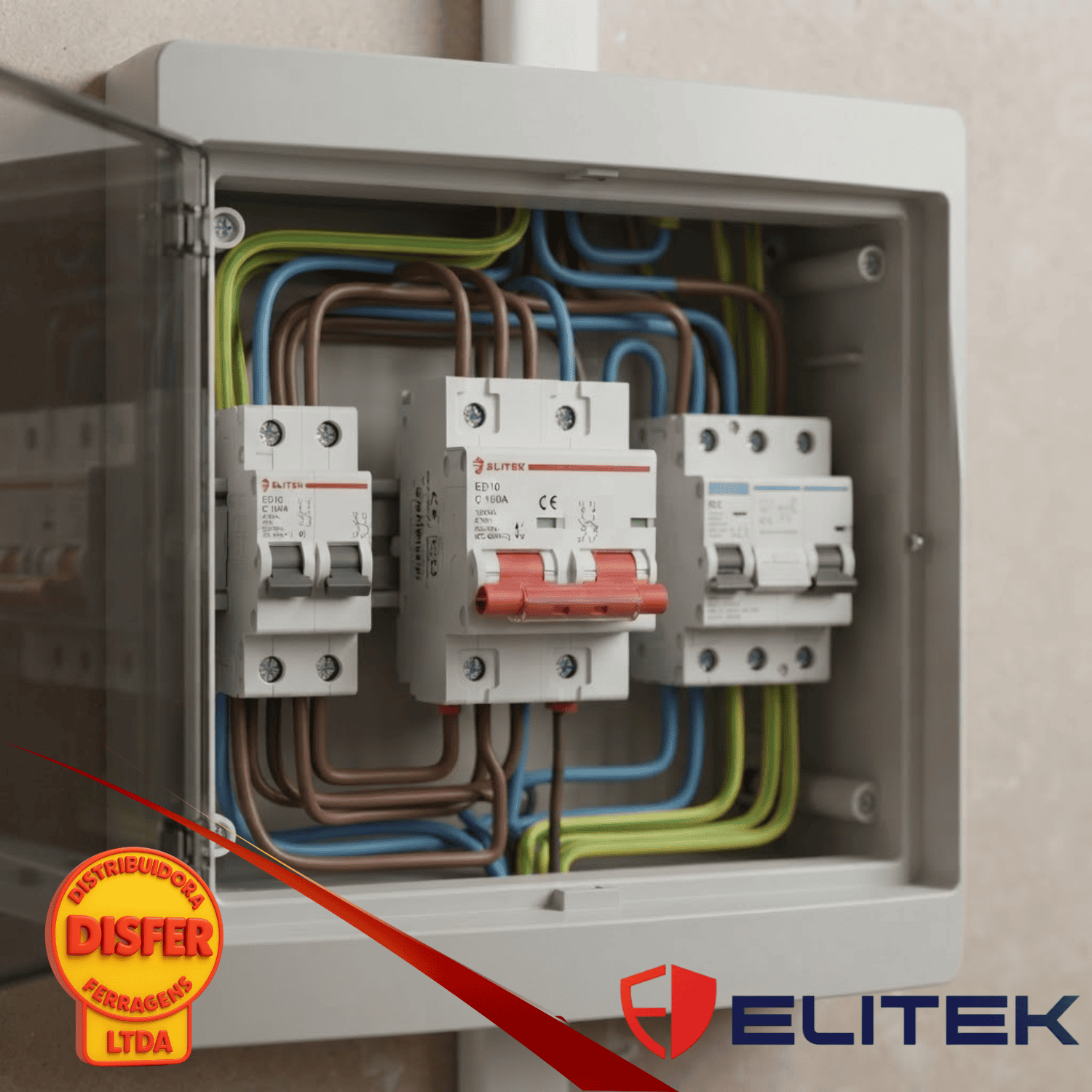

• Alimentação de quadros elétricos: proteção de alimentadores dimensionados para correntes elevadas.
• Instalações comerciais: circuitos de alimentação de equipamentos de maior potência, conforme o projeto elétrico.
• Instalações industriais: proteção de circuitos bifásicos e alimentações compatíveis com a corrente nominal e a curva de disparo.
• Equipamentos de alta potência: circuitos dedicados de máquinas e outros equipamentos cuja corrente de operação e partida seja compatível com o disjuntor.

A aplicação depende da tensão, do tipo de circuito, da corrente da carga, da seção dos cabos e da corrente de curto-circuito prevista. O disjuntor não deve ser escolhido apenas pela potência do equipamento.

Dica do Eletricista

“Em circuitos de 100 A, verifique se os cabos, barramentos e terminais suportam a corrente prevista. Confirme também se a configuração bipolar é adequada ao circuito e se a capacidade de interrupção atende às condições da instalação.”

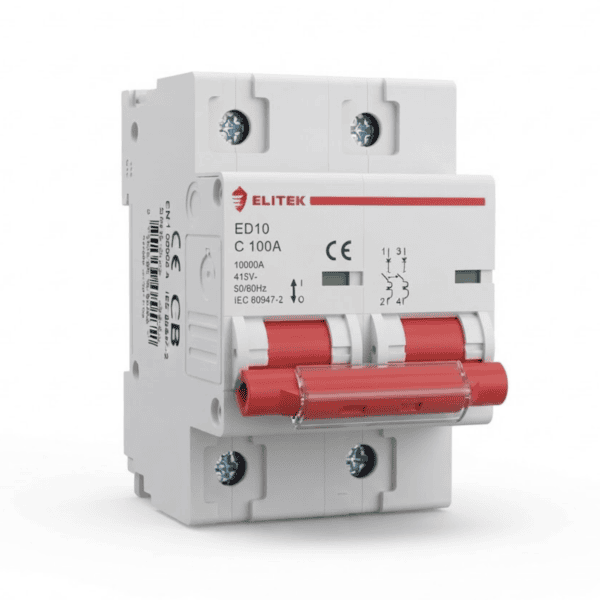

Informações técnicas

• Marca: Elitek
• Linha: ED10
• Modelo: ED102C100A
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 100 A
• Curva de disparo: C
• Capacidade de interrupção: 10 kA
• Tensão de trabalho informada no catálogo: 240/415 Vca
• Frequência nominal: 50/60 Hz
• Seção de condutores indicada no catálogo: 6 a 35 mm²
• Fixação: Trilho DIN
• Proteção: Sobrecargas e curtos-circuitos
