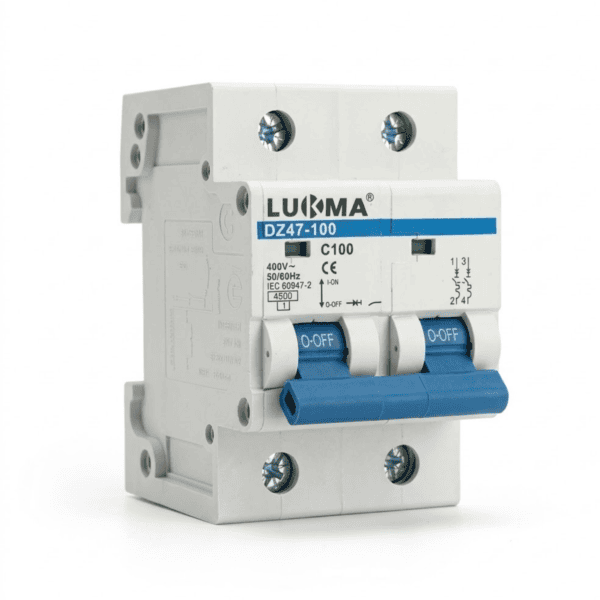

Disjuntor bipolar 100A para proteção de circuitos elétricos de alta corrente

O disjuntor bipolar 100A Lukma DZ47-100 é um dispositivo termomagnético desenvolvido para proteger instalações elétricas contra sobrecargas e curtos-circuitos. Com corrente nominal de 100 amperes e curva de disparo C, é indicado para circuitos de alta corrente que exigem proteção dimensionada conforme as características da instalação.

Sua configuração bipolar permite o desligamento simultâneo dos dois polos protegidos, sendo utilizada em circuitos compatíveis com essa configuração elétrica.

Pra que serve

O disjuntor de 100 amperes interrompe automaticamente a alimentação quando identifica uma sobrecorrente, ajudando a proteger os condutores e os equipamentos conectados.

Por ser bipolar, permite interromper simultaneamente dois condutores. É comumente utilizado em circuitos bifásicos com dois condutores de fase, conforme o projeto elétrico.

Onde é mais usado

O disjuntor bipolar de 100 A pode ser aplicado em:

• Alimentação de quadros de distribuição: proteção de alimentadores dimensionados para correntes elevadas.
• Instalações comerciais: circuitos de alimentação de equipamentos e sistemas elétricos de maior potência.
• Instalações industriais: proteção de circuitos dedicados para máquinas e equipamentos compatíveis com a corrente nominal.
• Distribuição elétrica: alimentação de quadros secundários e circuitos de alta corrente, conforme o projeto.
• Equipamentos de alta potência: circuitos dedicados cuja corrente de funcionamento e de partida seja compatível com as características do disjuntor.

A escolha deve considerar a tensão do circuito, a corrente da carga, a capacidade de condução dos cabos, os barramentos e terminais utilizados e a corrente de curto-circuito prevista. Um disjuntor de 100 A não é adequado automaticamente a qualquer equipamento de alta potência.

Dica do Eletricista

“Em circuitos de 100 A, verifique cuidadosamente o dimensionamento dos cabos, barramentos e terminais. Confira também se a capacidade de interrupção do disjuntor atende à corrente de curto-circuito prevista no ponto de instalação.”

Informações técnicas

• Marca: Lukma
• Modelo: DZ47-100
• Código do fabricante: 34022
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 100 A
• Curva de disparo: C
• Capacidade de interrupção: 4,5 kA
• Frequência nominal: 50/60 Hz
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção contra sobrecargas e curtos-circuitos
