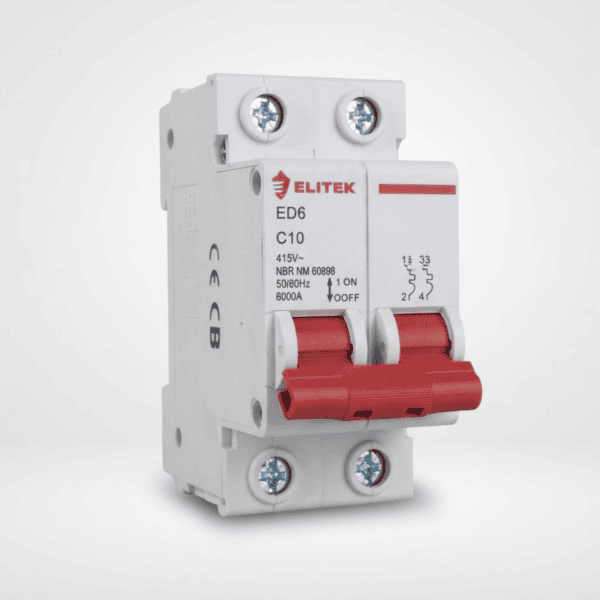

Disjuntor bipolar 10A para proteção de circuitos elétricos

O disjuntor bipolar 10A Elitek ED6 é um dispositivo termomagnético que protege circuitos elétricos contra sobrecargas e curtos-circuitos. Sua configuração bipolar permite interromper simultaneamente os dois polos protegidos, sendo indicado para circuitos compatíveis com essa configuração.

Com curva C, é adequado para aplicações em que podem ocorrer correntes de partida moderadas, desde que a escolha seja compatível com as características da carga e do circuito.

Pra que serve

O disjuntor de 10 amperes interrompe a alimentação quando detecta uma sobrecorrente, ajudando a proteger os condutores e os equipamentos conectados.

O modelo bipolar é utilizado, por exemplo, em circuitos bifásicos com dois condutores de fase. O acionamento conjunto permite desligar os dois polos ao mesmo tempo, conforme o projeto elétrico.

Onde é mais usado

O disjuntor bipolar de 10 A pode ser aplicado em:

• Circuitos de iluminação: quando a corrente prevista e o dimensionamento da instalação forem compatíveis.
• Circuitos auxiliares e de comando: em painéis e instalações que exijam proteção bipolar de baixa corrente.
• Equipamentos dedicados de baixa corrente: como determinados aparelhos com alimentação bifásica, desde que atendam aos requisitos elétricos do circuito.

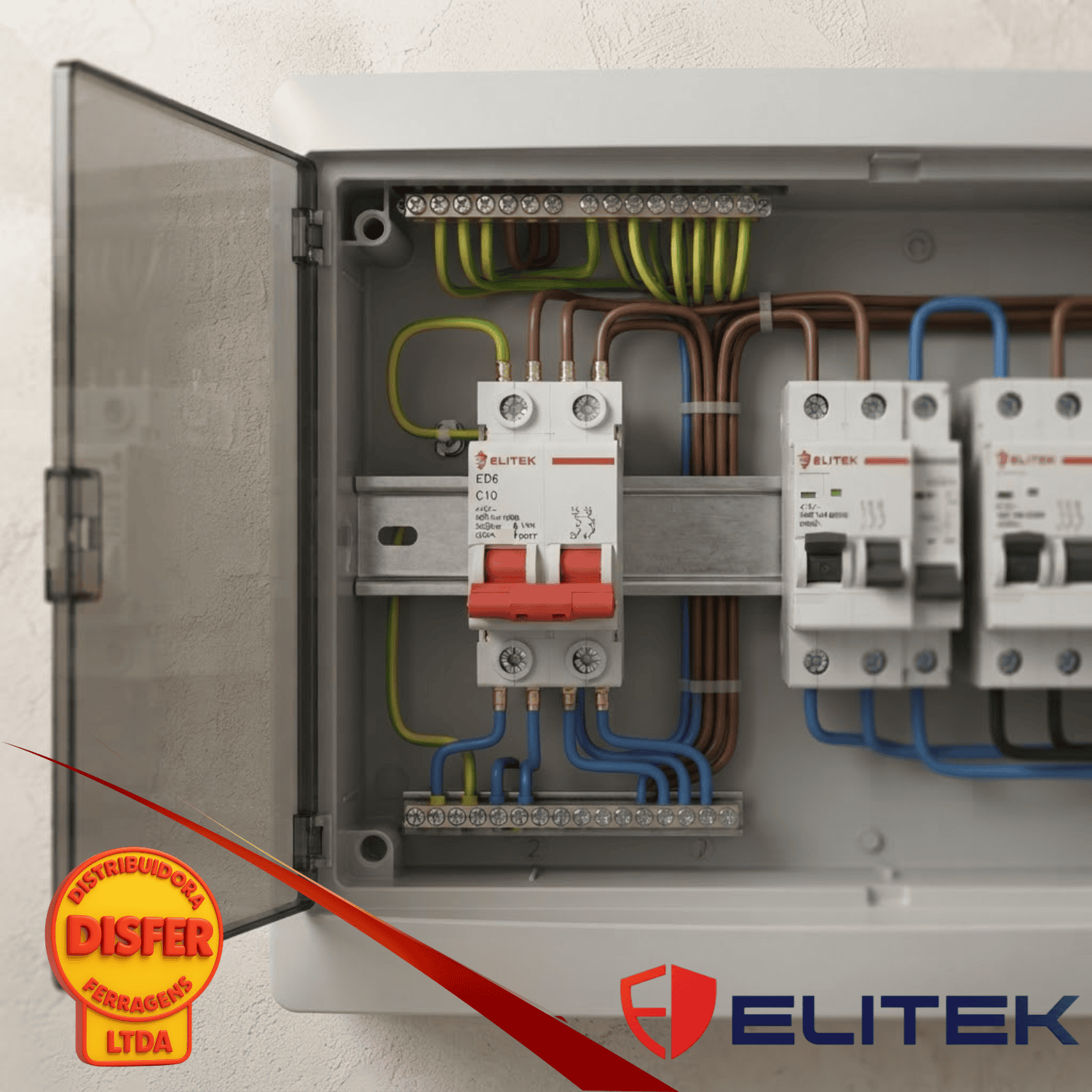

• Instalações residenciais e comerciais: em quadros de distribuição com circuitos dimensionados para 10 A.

A escolha deve considerar a corrente de funcionamento e de partida da carga, a seção dos cabos, a tensão do circuito e a corrente de curto-circuito prevista. O disjuntor de 10 A não é adequado automaticamente a qualquer equipamento dessas categorias.

Dica do Eletricista

“Antes de instalar um disjuntor bipolar, confirme se o circuito exige o seccionamento simultâneo de dois polos e se a corrente nominal está adequada aos cabos e à carga protegida.”

Informações técnicas

• Marca: Elitek
• Linha: ED6
• Modelo: ED6 C10
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 10 A
• Curva de disparo: C
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção contra sobrecargas e curtos-circuitos
