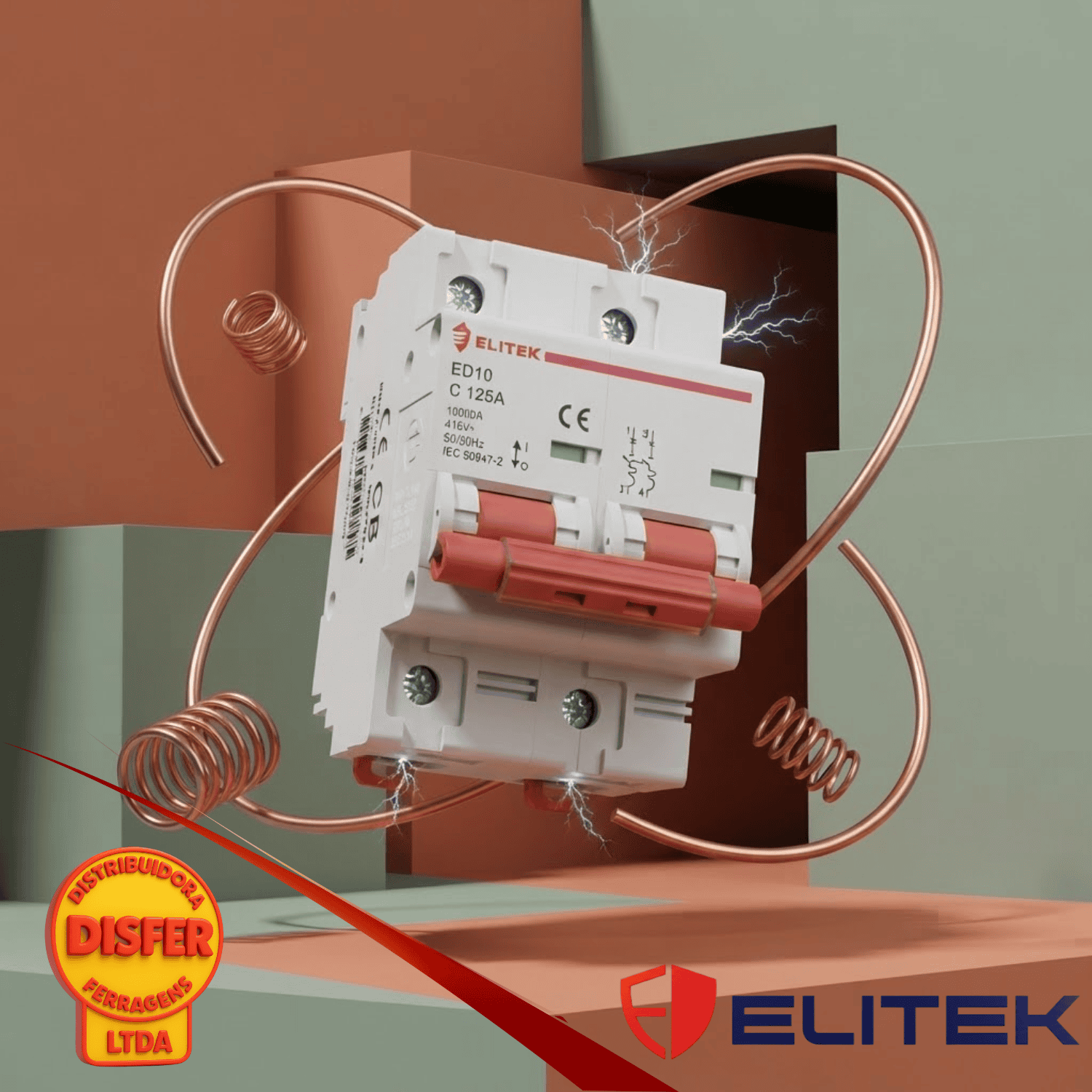

Disjuntor bipolar 125A para proteção de circuitos de alta corrente

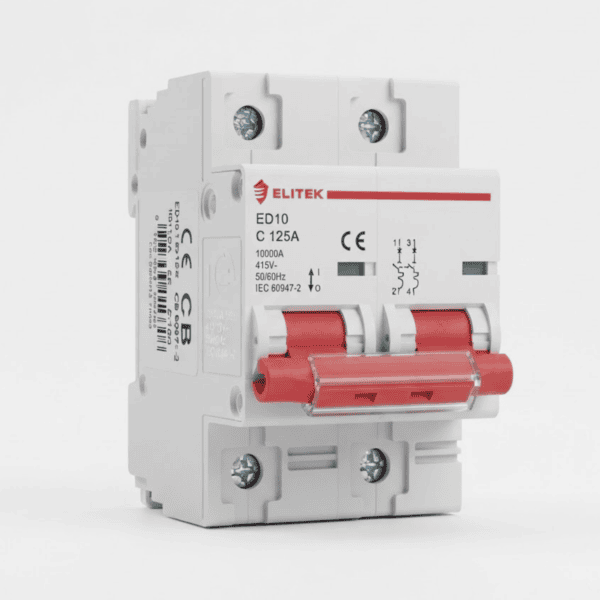

O disjuntor bipolar 125A Elitek da linha ED10 é um dispositivo termomagnético que protege instalações elétricas contra sobrecargas e curtos-circuitos. Com curva C e capacidade de interrupção de 10 kA, é indicado para circuitos de alta corrente dimensionados conforme as características da instalação.

Pra que serve

O disjuntor de 125 amperes interrompe automaticamente a alimentação quando detecta uma sobrecorrente. Sua configuração bipolar permite o desligamento simultâneo dos dois polos protegidos, sendo utilizada, por exemplo, em circuitos bifásicos com dois condutores de fase, conforme o projeto elétrico.

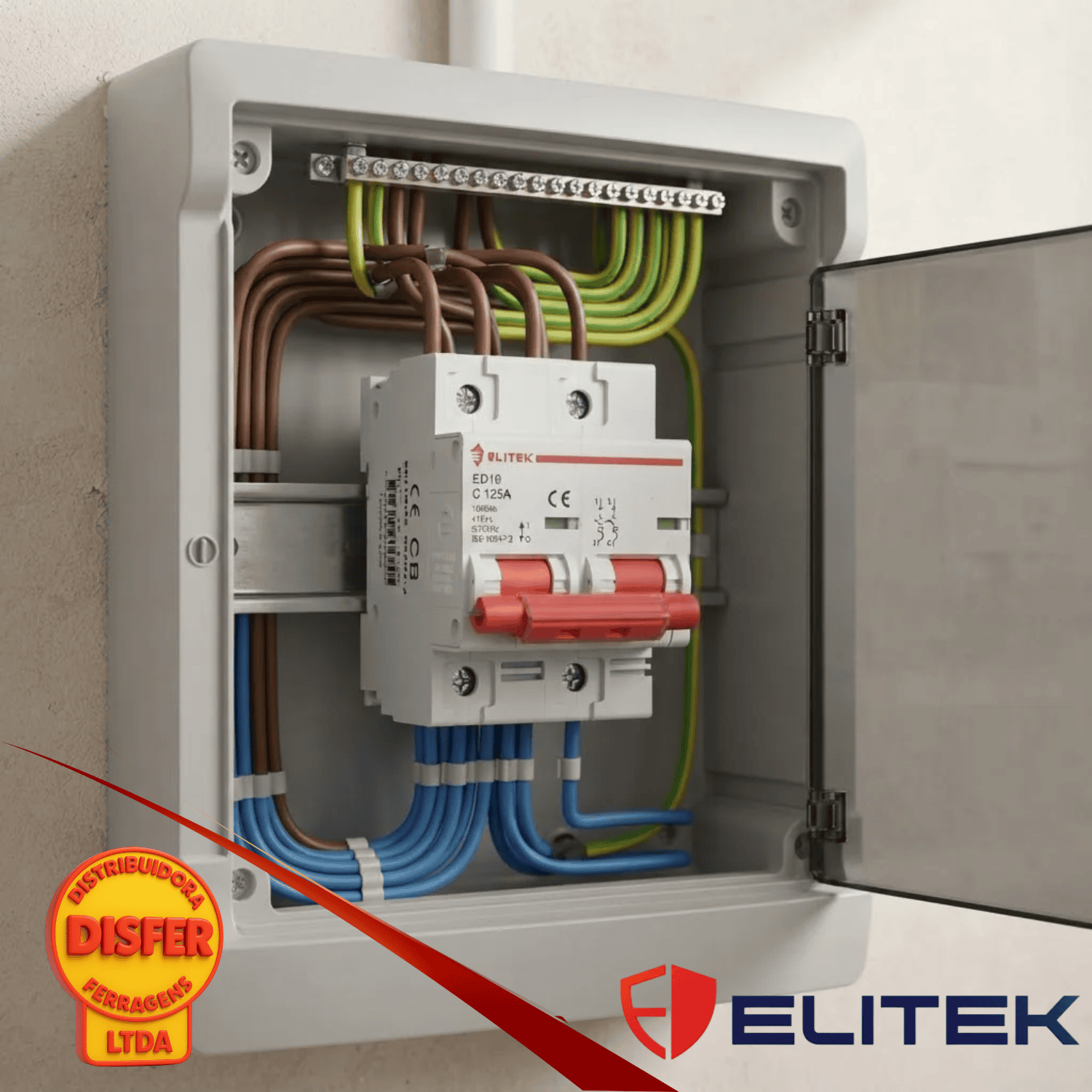

Onde é mais usado

O disjuntor bipolar de 125 A pode ser utilizado em:

• Alimentação de quadros de distribuição: em circuitos de entrada ou alimentadores dimensionados para essa corrente.
• Instalações comerciais: na alimentação de equipamentos e sistemas elétricos de maior potência.
• Instalações industriais: em circuitos compatíveis com a corrente nominal e a curva de disparo do disjuntor.
• Circuitos dedicados de alta potência: para máquinas e equipamentos cuja corrente de funcionamento e partida seja compatível com a proteção.

A aplicação deve considerar a tensão e a configuração do circuito, a corrente da carga, a capacidade de condução dos cabos e a corrente de curto-circuito prevista. A corrente nominal de 125 A, por si só, não determina quais equipamentos podem ser ligados ao circuito.

Dica do Eletricista

“Em circuitos de 125 A, confira o dimensionamento dos cabos, barramentos e terminais, além da capacidade de interrupção exigida no ponto de instalação. A escolha do disjuntor deve seguir o projeto elétrico.”

Informações técnicas

• Marca: Elitek
• Linha: ED10
• Modelo: ED102C125A
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 125 A
• Curva de disparo: C
• Capacidade de interrupção: 10 kA
• Tensão de trabalho indicada na ficha técnica: 240/415 Vca
• Frequência nominal: 50/60 Hz
• Seção de condutores indicada na ficha técnica: 6 a 35 mm²
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção contra sobrecargas e curtos-circuitos
