Disjuntor bipolar 16A para proteção de circuitos elétricos

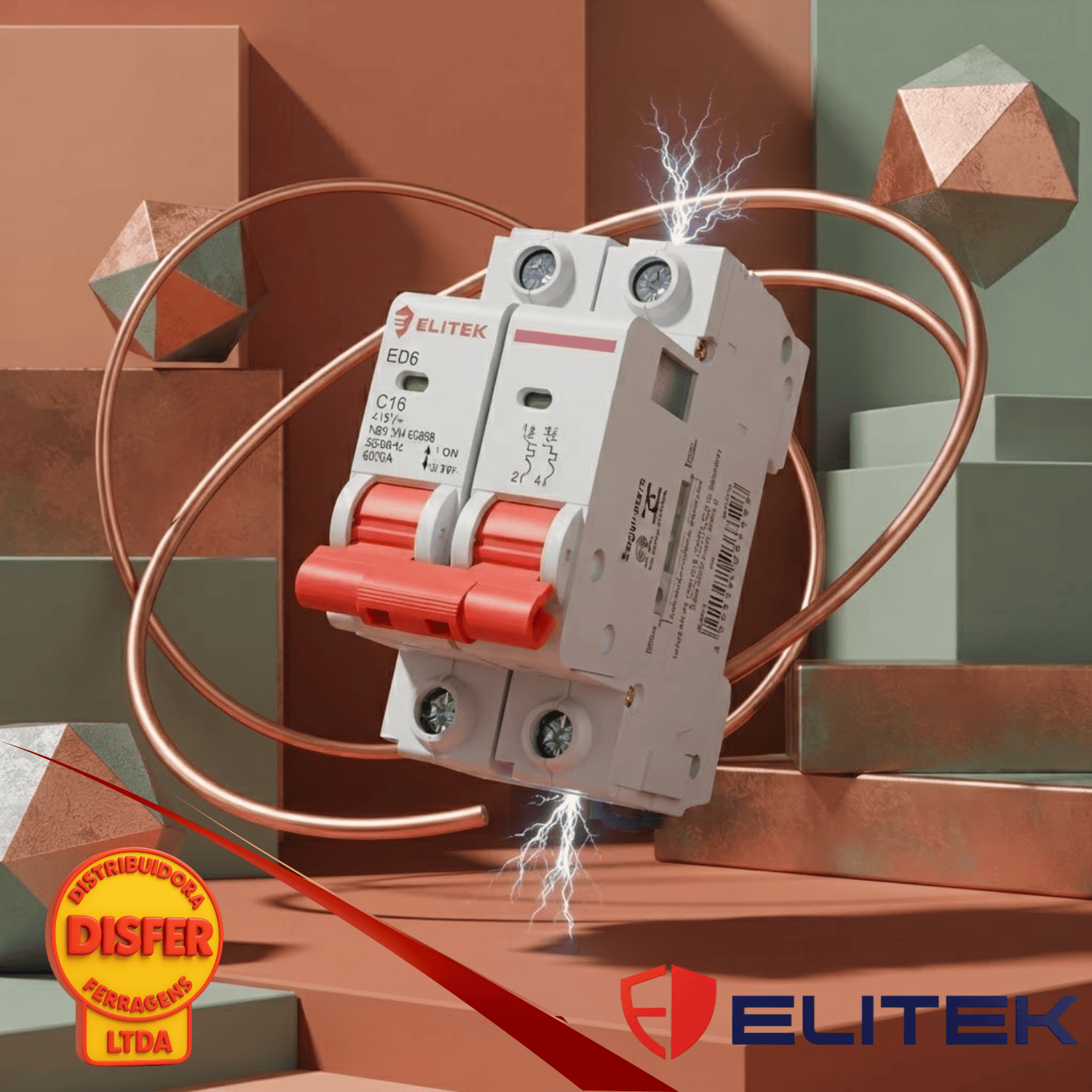

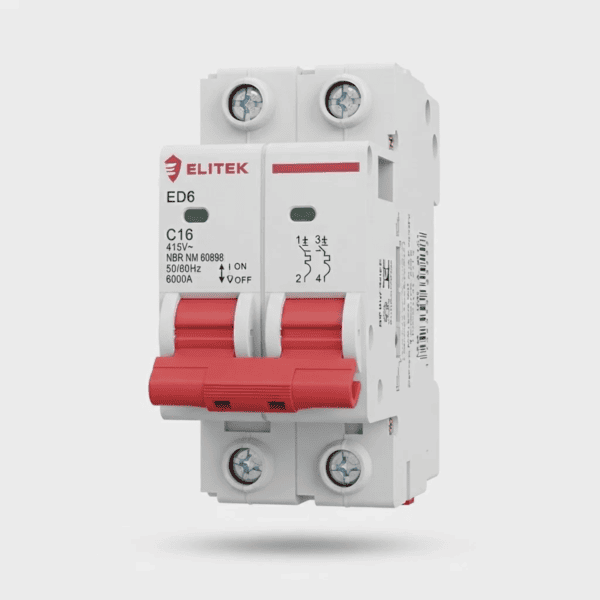

O disjuntor bipolar 16A Elitek da linha ED6 é um dispositivo termomagnético que protege os circuitos contra sobrecargas e curtos-circuitos. Sua configuração bipolar permite interromper simultaneamente os dois polos protegidos, sendo indicado para circuitos compatíveis com essa configuração.

A curva C permite sua aplicação em circuitos que podem apresentar correntes de partida, desde que o disjuntor seja corretamente dimensionado para a carga e a instalação.

Pra que serve

O disjuntor de 16 amperes interrompe automaticamente a alimentação quando detecta uma sobrecorrente, ajudando a proteger os condutores e os equipamentos conectados.

O modelo bipolar é utilizado, por exemplo, em circuitos bifásicos com dois condutores de fase. Seu mecanismo de acionamento conjunto permite desligar os dois polos simultaneamente.

Onde é mais usado

O disjuntor bipolar de 16 A pode ser utilizado em:

• Circuitos de tomadas dedicadas: para equipamentos cuja corrente de funcionamento seja compatível com 16 A e com o dimensionamento do circuito.
• Ar-condicionado e outros equipamentos: quando a corrente nominal e a corrente de partida forem compatíveis com a curva C e com a proteção especificada pelo fabricante.
• Circuitos de iluminação e auxiliares: em instalações que necessitem de proteção bipolar e estejam dimensionadas para essa corrente.

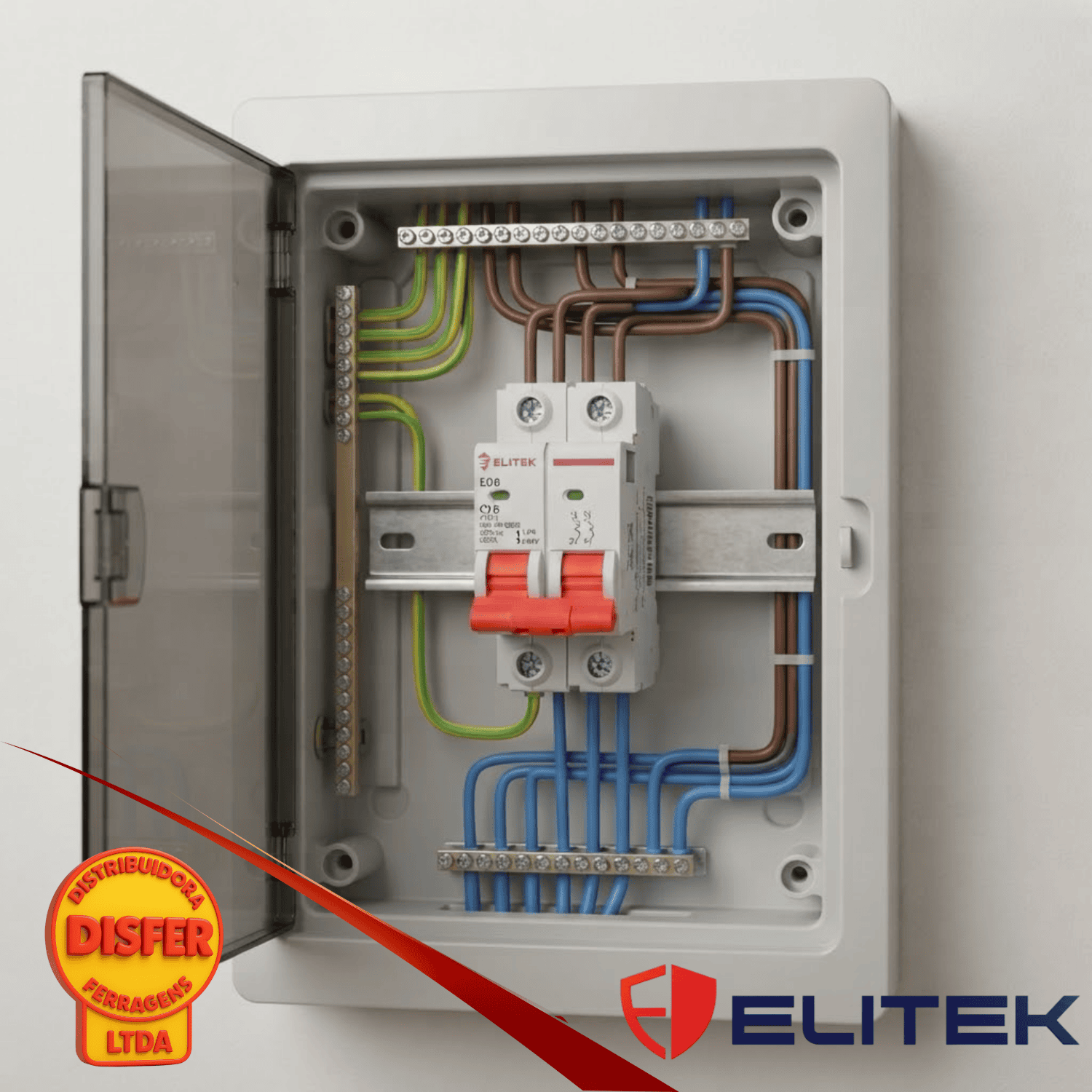

• Quadros elétricos residenciais e comerciais: para proteger circuitos específicos de acordo com o projeto elétrico.

A escolha deve considerar a corrente da carga, a seção dos cabos, a tensão e a corrente de curto-circuito prevista. Nem todo equipamento ou circuito de tomadas é adequado a um disjuntor de 16 A.

Dica do Eletricista

“Antes de instalar um disjuntor bipolar, confirme se o circuito exige o desligamento simultâneo dos dois polos e se a corrente nominal é compatível com os cabos e o equipamento protegido.”

Informações técnicas

• Marca: Elitek
• Linha: ED6
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 16 A
• Curva de disparo: C
• Capacidade de interrupção: até 6 kA, conforme tensão e norma aplicável
• Tensão nominal informada para modelos bipolares: até 415 Vca
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção contra sobrecargas e curtos-circuitos
