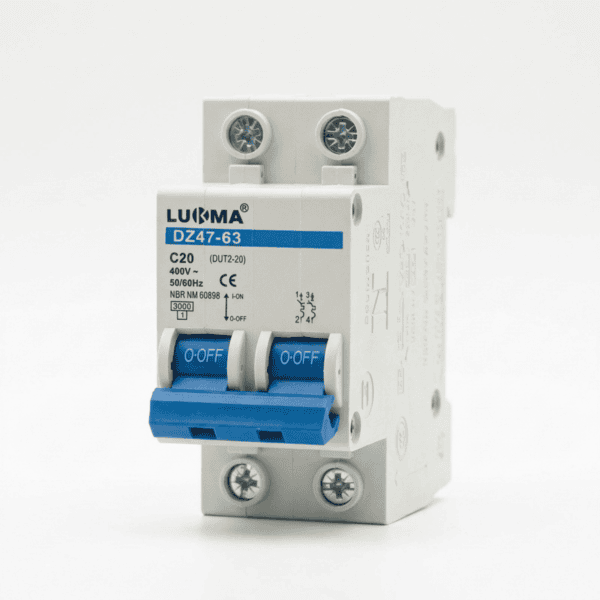

Disjuntor bipolar 20A Lukma para circuitos de 220V
O disjuntor bipolar 20A Lukma DZ47-63 é um dispositivo termomagnético destinado à proteção de circuitos contra sobrecargas e curtos-circuitos. Seus dois polos são acionados em conjunto, interrompendo simultaneamente os condutores protegidos. É uma opção para circuitos que exigem proteção bipolar, como determinadas instalações de 220V entre fases.
Pra que serve
Além de proteger os condutores contra correntes excessivas, o disjuntor permite ligar e desligar o circuito manualmente. A atuação térmica responde às sobrecargas, enquanto a atuação magnética reage rapidamente aos curtos-circuitos.

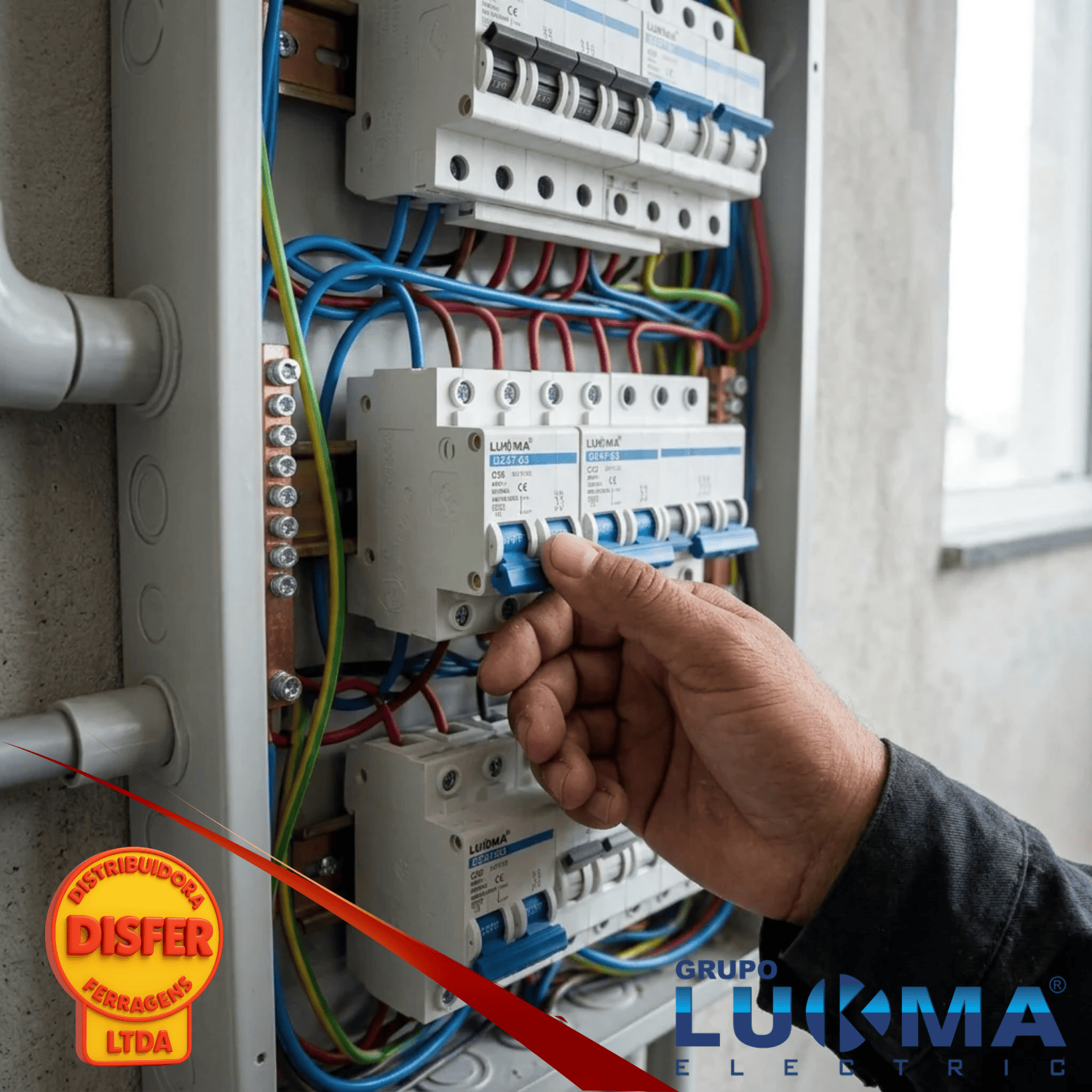

A linha DZ47-63 conta com indicador de posição ligado/desligado e permite montagem individual no trilho DIN, facilitando a instalação e a manutenção do quadro elétrico.
Onde é mais usado
O modelo de 20 A pode ser utilizado em circuitos dedicados de 220V para equipamentos compatíveis com essa corrente, como determinados aparelhos de ar-condicionado, fornos elétricos de menor potência e máquinas ou equipamentos de uso comercial. Também pode atender a circuitos de comando e cargas específicas em instalações comerciais e industriais.
A aplicação depende da potência e da corrente real do equipamento, da tensão e do dimensionamento dos cabos. A curva C é adequada a diversas cargas com corrente de partida moderada, mas deve ser compatível com as características da carga e da instalação.
Dica do Eletricista
“Em um circuito de 220V entre duas fases, o disjuntor bipolar permite interromper as duas fases ao mesmo tempo. Confira o esquema elétrico e o dimensionamento dos condutores antes de definir a proteção.”
Informações técnicas
- Marca: Lukma
- Linha: DZ47-63
- Modelo: LK-20
- Código do fabricante: 34015
- Tipo: Mini disjuntor termomagnético
- Número de polos: 2 (bipolar)
- Corrente nominal: 20 A
- Curva de disparo: C
- Capacidade de interrupção: 3 kA
- Fixação: Trilho DIN de 35 mm
- Conexão: Terminais compatíveis com cabos e barramentos, conforme especificação do fabricante
- Indicador de posição: Ligado/desligado
