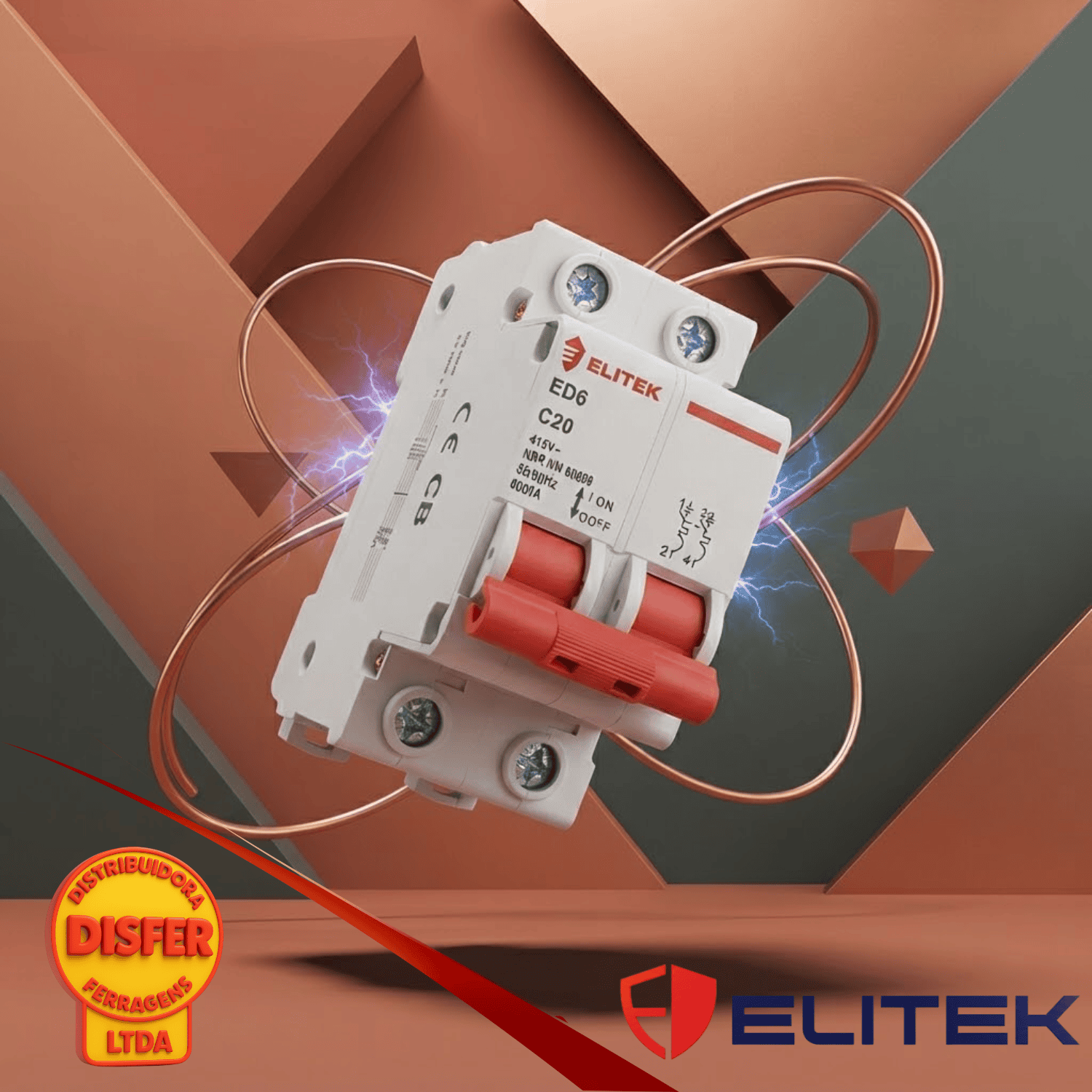

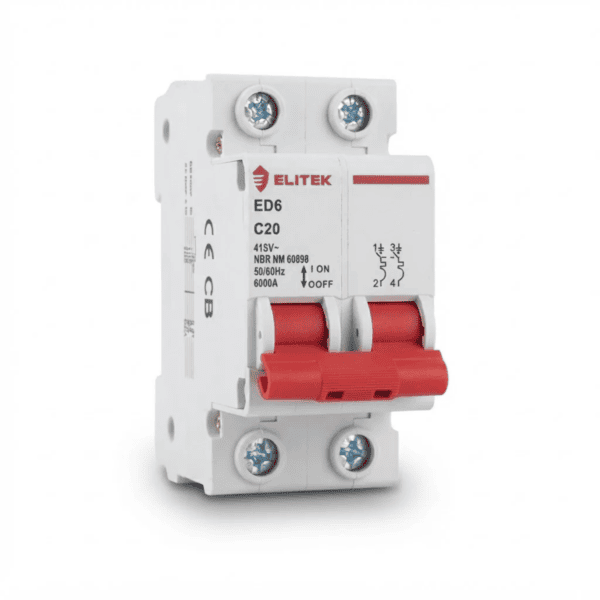

Disjuntor bipolar 20A para proteção de circuitos elétricos

O disjuntor bipolar 20A Elitek da linha ED6 é um dispositivo termomagnético que protege os circuitos contra sobrecargas e curtos-circuitos. Sua configuração bipolar permite interromper simultaneamente os dois polos protegidos, sendo indicado para circuitos compatíveis com essa configuração.

Com curva C, é utilizado em circuitos que podem apresentar correntes de partida moderadas, desde que o disjuntor seja corretamente dimensionado para a carga e a instalação.

Pra que serve

O disjuntor de 20 amperes interrompe automaticamente a alimentação quando detecta uma sobrecorrente, ajudando a proteger os condutores e os equipamentos conectados.

O modelo bipolar é utilizado, por exemplo, em circuitos bifásicos com dois condutores de fase. Seu mecanismo de acionamento conjunto permite desligar os dois polos simultaneamente.

Onde é mais usado

O disjuntor bipolar de 20 A pode ser aplicado em:

• Circuitos dedicados para equipamentos: como aparelhos de ar-condicionado e outros equipamentos cuja corrente seja compatível com a proteção especificada.
• Circuitos de tomadas de uso específico: destinados a equipamentos que exigem circuito próprio e cuja corrente esteja dentro do limite previsto.
• Circuitos auxiliares e de comando: em instalações residenciais, comerciais ou industriais compatíveis com suas características.

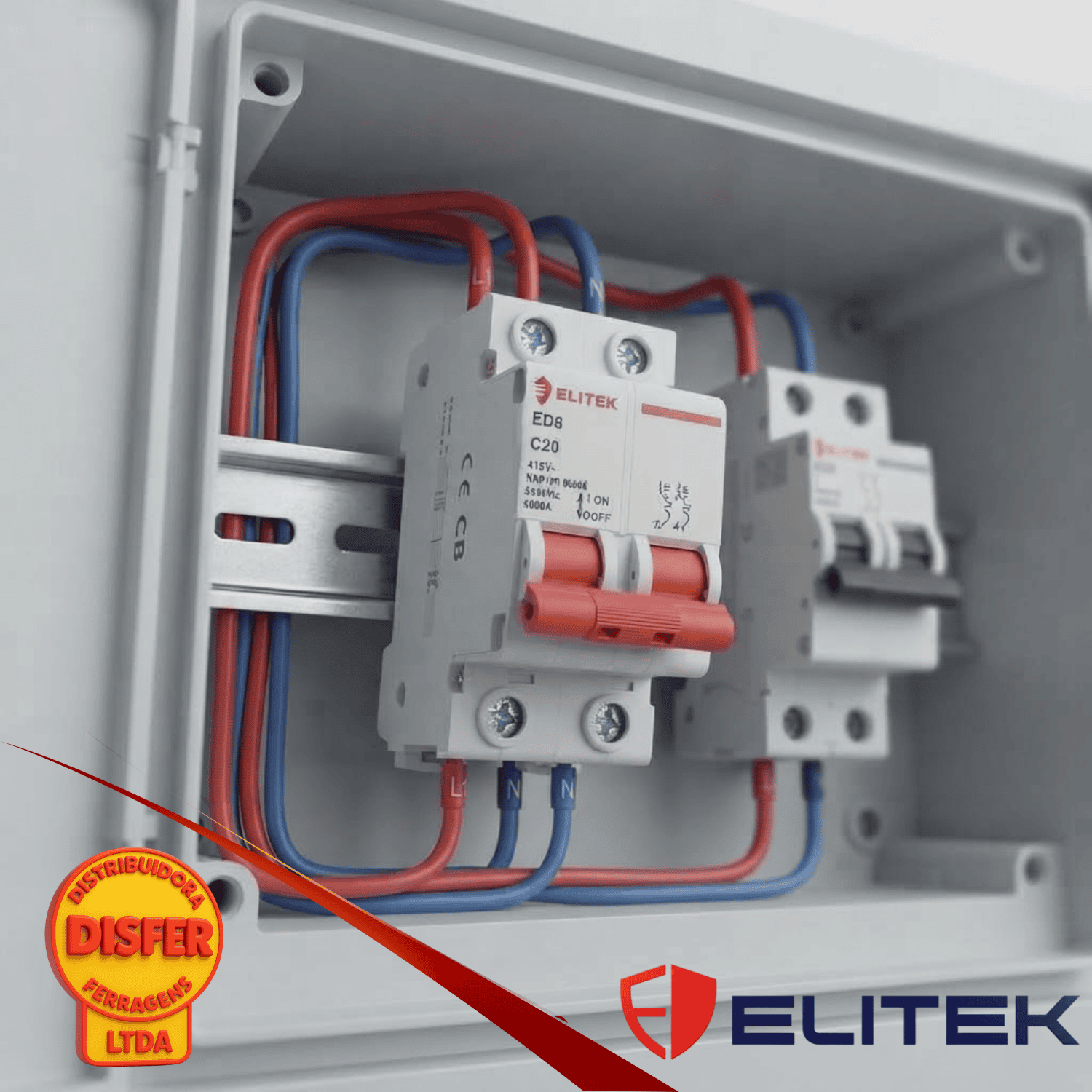

• Quadros de distribuição: para proteção de circuitos bifásicos dimensionados para 20 A.

A escolha deve considerar a corrente de funcionamento e de partida da carga, a seção dos cabos, a tensão do circuito e a corrente de curto-circuito prevista. Nem todo equipamento ou circuito de tomadas é adequado a um disjuntor de 20 A.

Dica do Eletricista

“Antes de instalar um disjuntor bipolar, confirme se o circuito exige o desligamento simultâneo dos dois polos e se a corrente nominal é compatível com os cabos e o equipamento protegido.”

Informações técnicas

• Marca: Elitek
• Linha: ED6
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 20 A
• Curva de disparo: C
• Capacidade de interrupção: até 6 kA, conforme tensão e norma aplicável
• Tensão nominal de isolação informada em ficha técnica: 230/415 Vca
• Frequência: 50/60 Hz
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção contra sobrecargas e curtos-circuitos
