Disjuntor bipolar 25A para circuitos dedicados de 220V

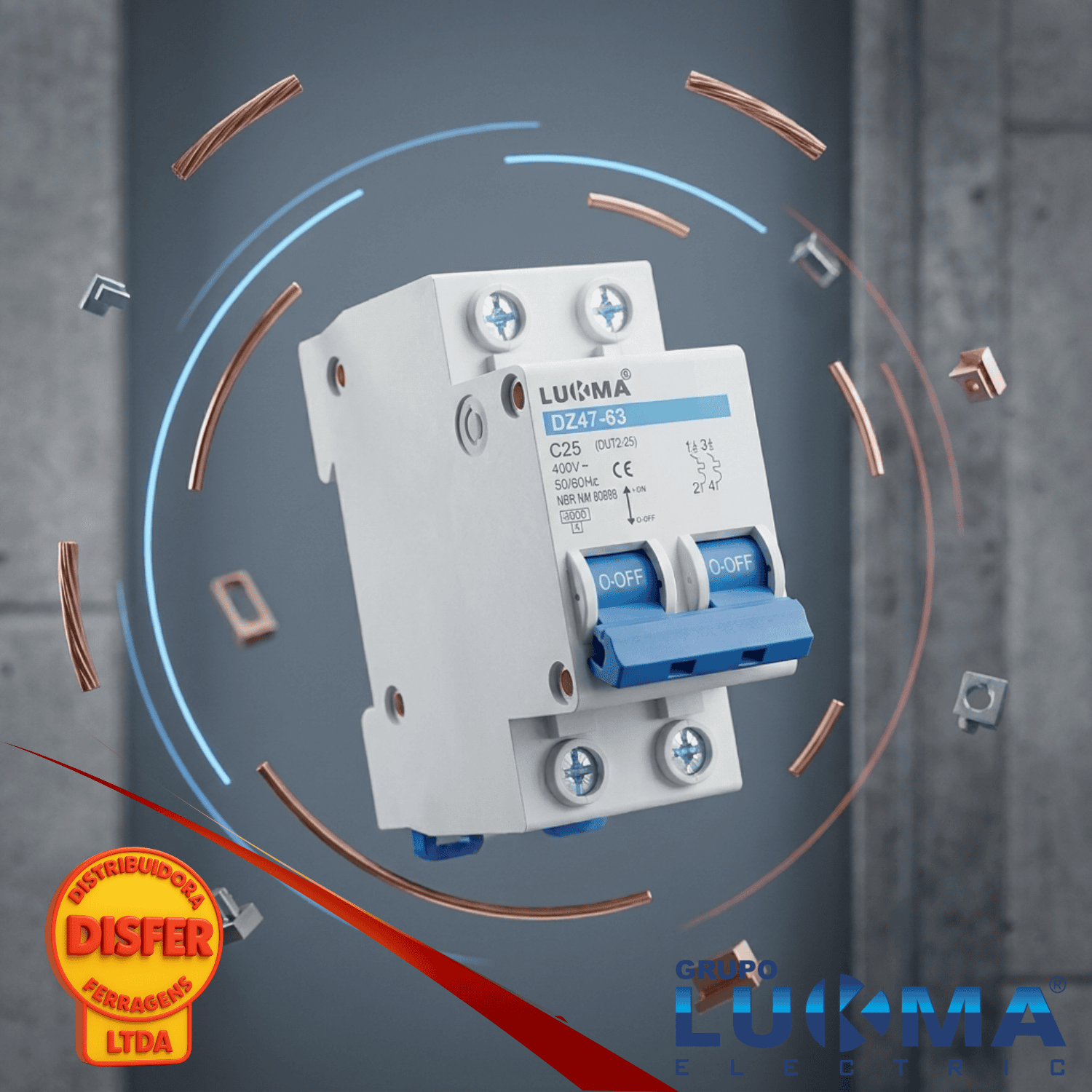

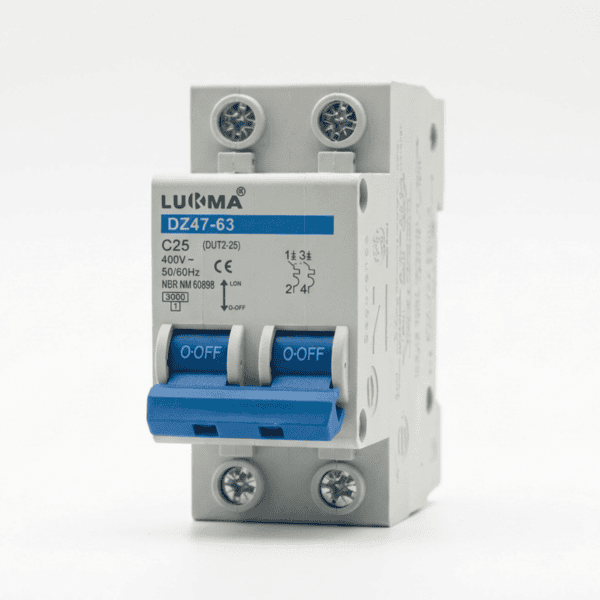

O disjuntor bipolar LK-25 da Lukma, da linha DZ47-63, é um dispositivo termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Com corrente nominal de 25 A, curva C e capacidade de interrupção de 3 kA, possui dois polos com acionamento conjunto, permitindo interromper simultaneamente os condutores protegidos.

Pra que serve

Além de permitir o acionamento manual do circuito, o disjuntor atua automaticamente quando detecta corrente excessiva. Seu mecanismo térmico responde às sobrecargas, enquanto o mecanismo magnético atua em situações de curto-circuito.

A configuração bipolar é utilizada em circuitos que precisam interromper dois condutores simultaneamente, como em determinadas instalações de 220 V entre fases.

Onde é mais usado

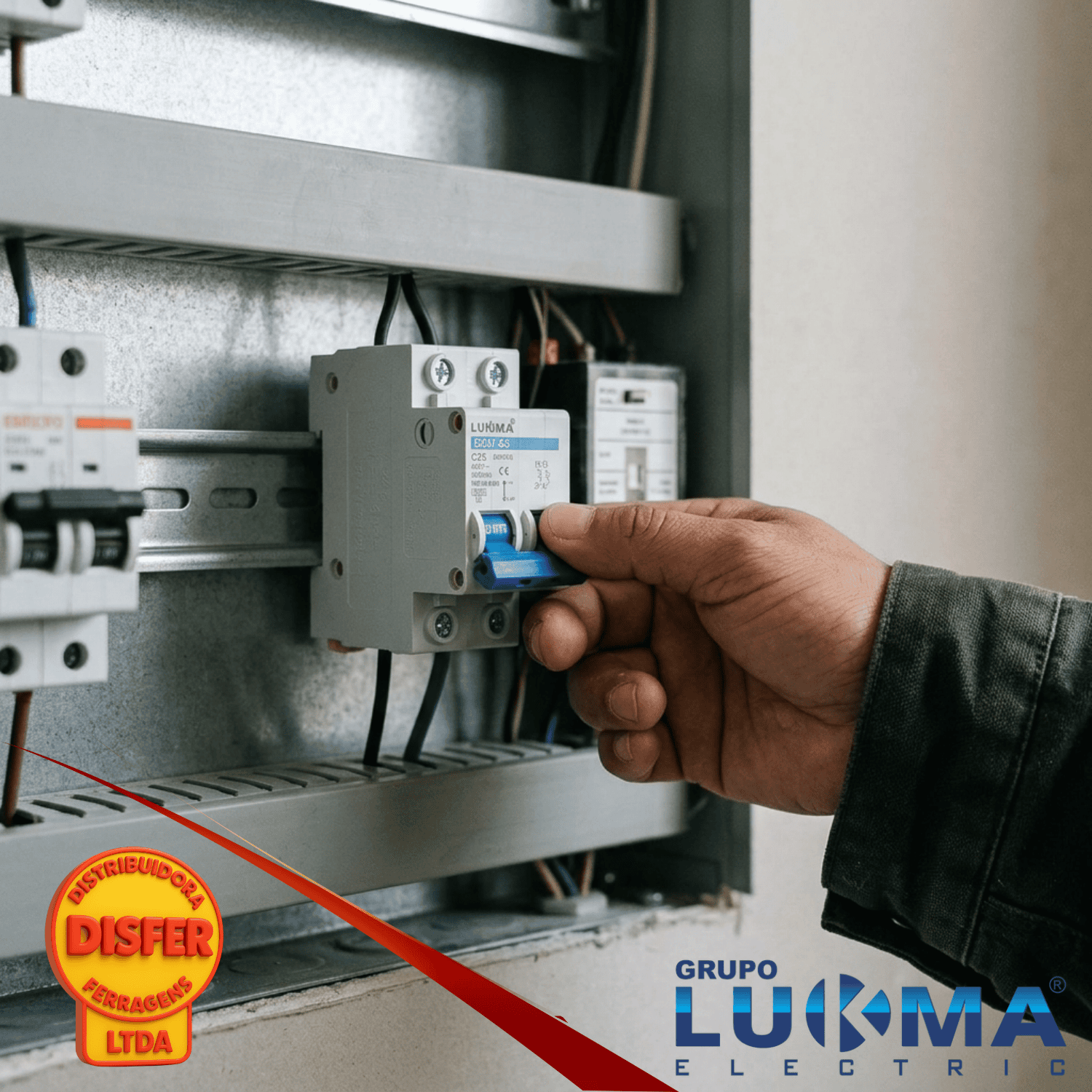

O modelo de 25 A pode ser aplicado em circuitos dedicados para equipamentos elétricos de maior potência, como determinados aparelhos de ar-condicionado, fornos elétricos e máquinas de uso comercial. Também pode ser utilizado em quadros de distribuição residenciais, comerciais e industriais, desde que a corrente da carga e as características do circuito sejam compatíveis.

A curva C atende a diversas cargas que apresentam correntes de partida moderadas. A escolha final deve considerar a corrente de funcionamento e de partida, a seção dos cabos, a tensão e a corrente de curto-circuito disponível no ponto de instalação.

Dica do Eletricista

“Em circuitos dedicados, confira a corrente indicada na placa do equipamento e dimensione os cabos e o disjuntor em conjunto. A corrente nominal de 25 A, por si só, não garante que o dispositivo seja adequado para qualquer equipamento dessa potência.”

Informações técnicas

• Marca: Lukma
• Linha: DZ47-63
• Modelo: LK-25
• Código do fabricante: 34016
• Tipo: Mini disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 25 A
• Curva de disparo: C
• Capacidade de interrupção: 3 kA
• Fixação: Trilho DIN
• Aplicação: Proteção de circuitos elétricos residenciais, comerciais e industriais
