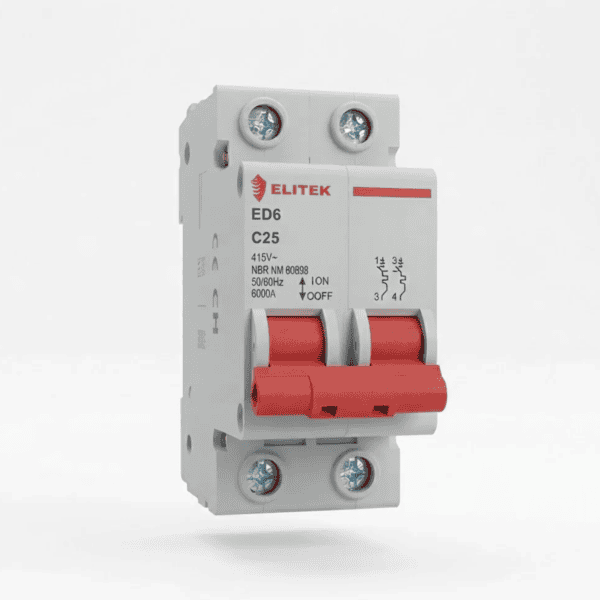

Disjuntor bipolar 25A para proteção de circuitos elétricos

O disjuntor bipolar 25A Elitek da linha ED6 é um dispositivo termomagnético que protege os circuitos contra sobrecargas e curtos-circuitos. Com curva C e capacidade de interrupção de 6 kA, é indicado para instalações elétricas que exigem proteção dimensionada conforme as características da carga e do circuito.

Sua configuração bipolar permite interromper simultaneamente os dois polos protegidos, sendo utilizada em circuitos compatíveis com essa configuração.

Pra que serve

O disjuntor de 25 amperes interrompe automaticamente a alimentação quando detecta uma sobrecorrente, ajudando a proteger os condutores e os equipamentos conectados.

O modelo bipolar pode ser utilizado em circuitos bifásicos com dois condutores de fase, permitindo o desligamento simultâneo dos dois polos por meio de um único acionamento.

Onde é mais usado

O disjuntor bipolar de 25 A pode ser aplicado em:

• Ar-condicionado e equipamentos de climatização: quando a corrente nominal e a corrente de partida forem compatíveis com o disjuntor e com as especificações do fabricante.
• Chuveiros e aquecedores elétricos: em circuitos cuja tensão, potência, corrente e dimensionamento dos cabos sejam compatíveis com 25 A.
• Circuitos dedicados para equipamentos: em instalações residenciais e comerciais que necessitem de proteção bipolar.

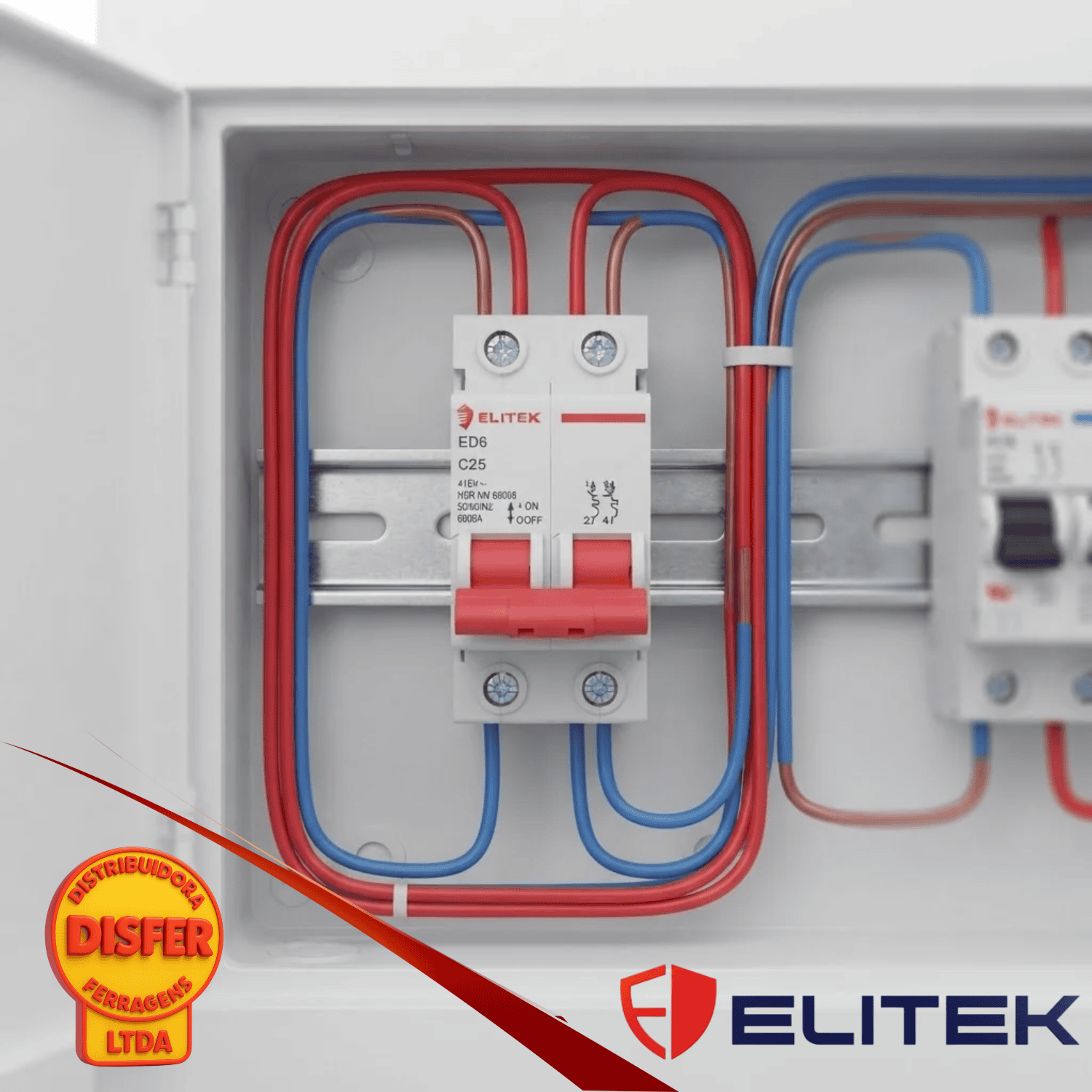

• Quadros de distribuição: para proteger circuitos bifásicos dimensionados para essa corrente.

A escolha deve considerar a tensão de alimentação, a corrente de funcionamento e de partida da carga, a seção dos cabos e a corrente de curto-circuito prevista. Nem todo equipamento dessas categorias é adequado a um disjuntor de 25 A.

Dica do Eletricista

“Antes de instalar um disjuntor bipolar de 25 A, confira a corrente exigida pelo equipamento, a seção dos cabos e a necessidade de desligamento simultâneo dos dois polos. O dimensionamento deve seguir o projeto elétrico.”

Informações técnicas

• Marca: Elitek
• Linha: ED6
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 25 A
• Curva de disparo: C
• Capacidade de interrupção: 6 kA
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção contra sobrecargas e curtos-circuitos
