Disjuntor bipolar 2A para proteção de circuitos de baixa corrente
O disjuntor bipolar 2A Elitek da linha ED6 é um dispositivo termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Com curva C e capacidade de interrupção de 6 kA, é indicado para circuitos de baixa corrente que necessitam de proteção e desligamento simultâneo dos dois polos.
Pra que serve
O disjuntor de 2 amperes interrompe automaticamente o circuito quando detecta uma sobrecorrente, ajudando a proteger os condutores e os equipamentos conectados.
Por ser bipolar, permite interromper simultaneamente os dois polos protegidos. Pode ser utilizado, por exemplo, em circuitos de comando alimentados entre duas fases, quando essa configuração for adequada ao projeto elétrico.
Onde é mais usado
O disjuntor bipolar de 2 A pode ser aplicado em:
- Circuitos de comando e controle: proteção de circuitos auxiliares em painéis elétricos.
- Sistemas de automação: circuitos de controle e sinalização com corrente compatível.
- Equipamentos de instrumentação: proteção de circuitos auxiliares de baixa corrente, conforme as especificações do equipamento.

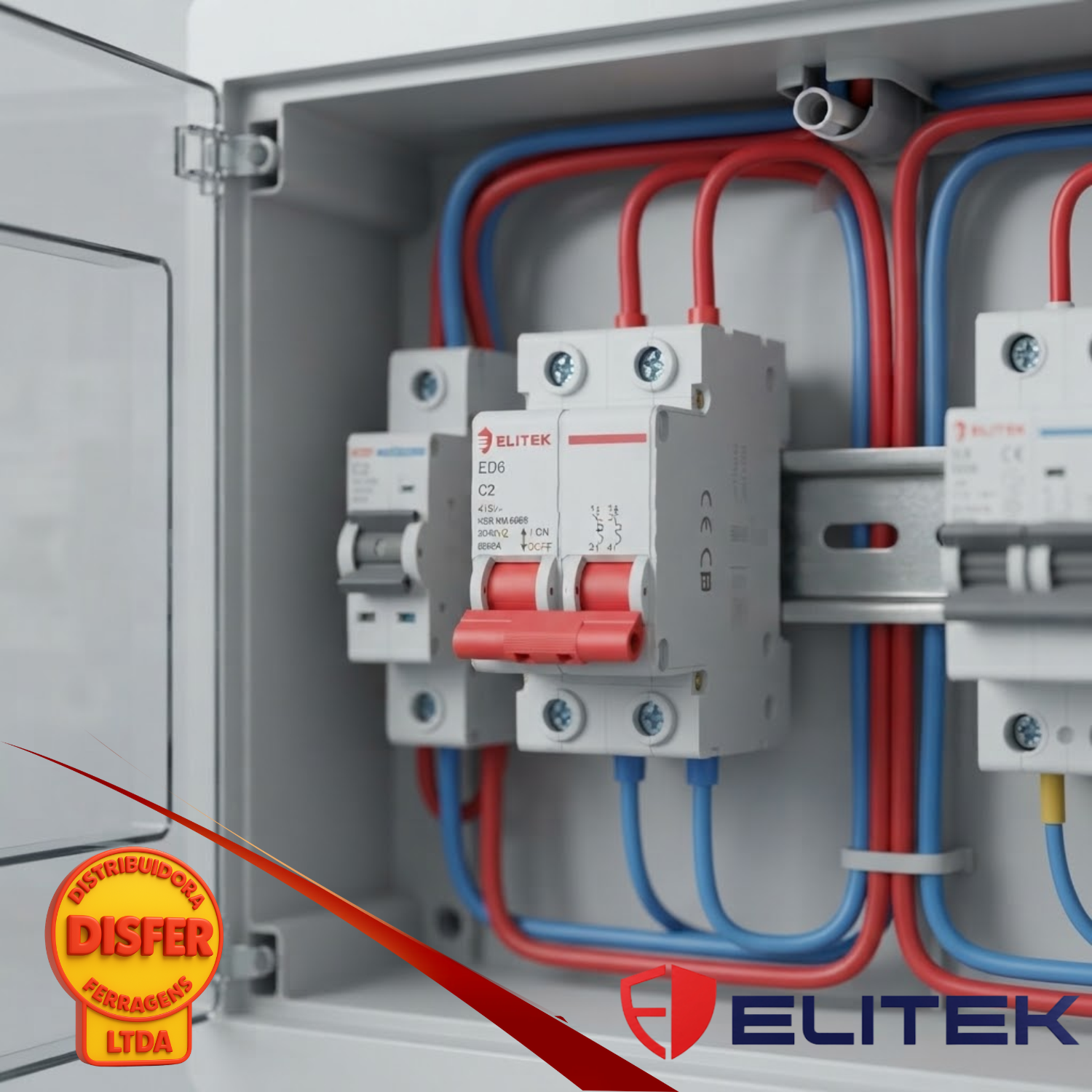

- Painéis elétricos industriais: proteção de circuitos específicos que exigem baixa corrente nominal e desligamento bipolar.
Não costuma ser destinado à alimentação de tomadas convencionais ou equipamentos de potência elevada. A escolha deve considerar a corrente da carga, a seção dos condutores, a tensão e a corrente de curto-circuito prevista.
Dica do Eletricista
“Em circuitos de comando, confira a corrente consumida pelos componentes e a necessidade de proteção dos dois polos. Um disjuntor de 2 A deve ser escolhido conforme o projeto e as características do circuito.”
Informações técnicas
- Marca: Elitek
- Linha: ED6
- Tipo: Disjuntor termomagnético
- Número de polos: 2 (bipolar)
- Corrente nominal: 2 A
- Curva de disparo: C
- Capacidade de interrupção: 6 kA
- Frequência: 50/60 Hz
- Fixação: Trilho DIN de 35 mm
- Aplicação: Proteção contra sobrecargas e curtos-circuitos
