Disjuntor bipolar 32A para circuitos de maior corrente

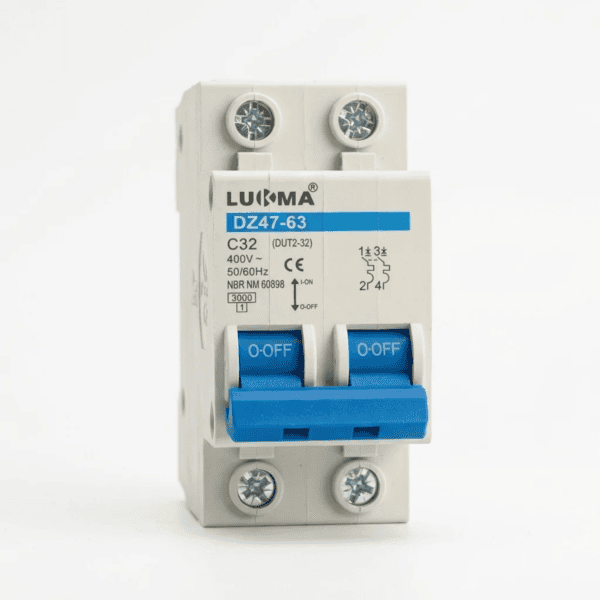

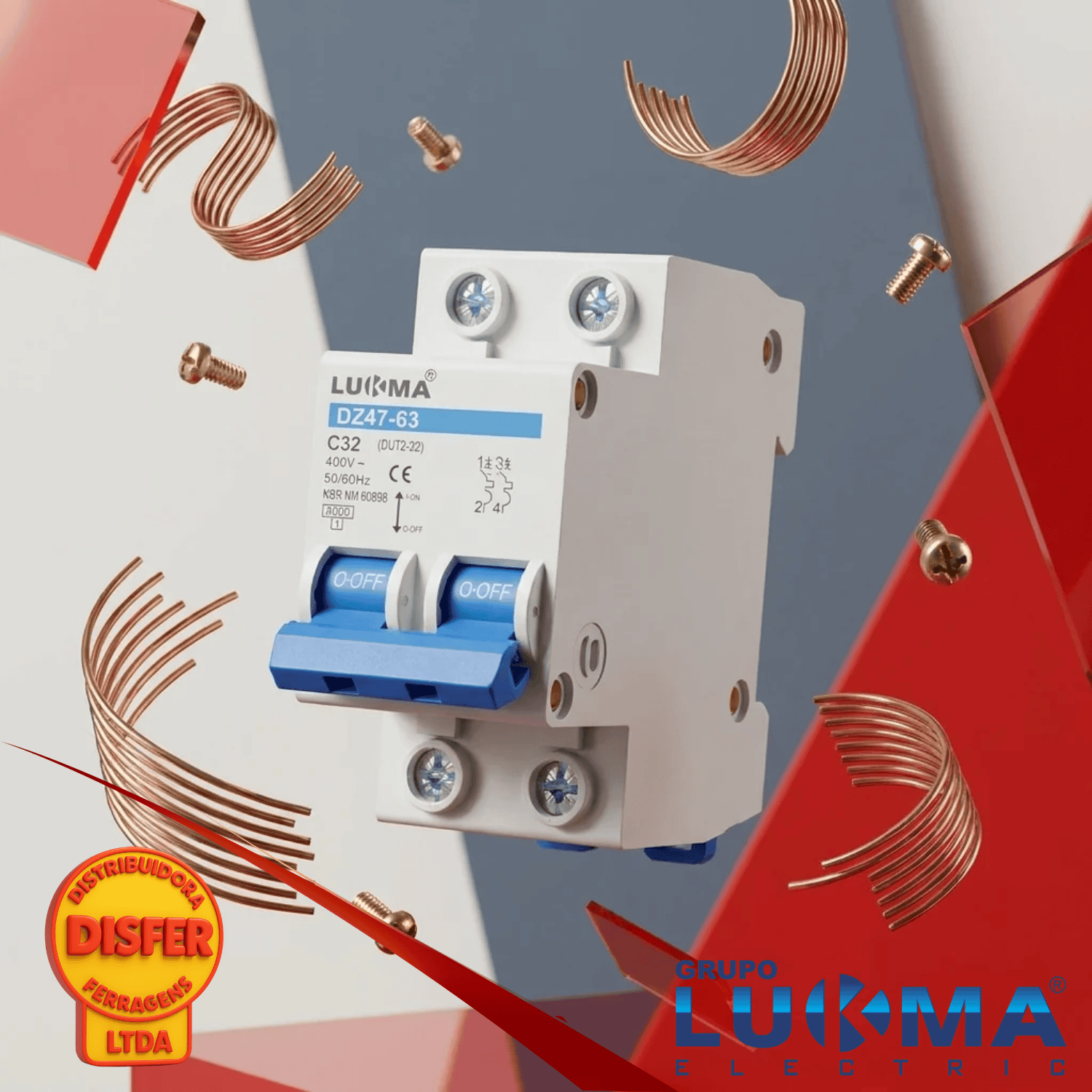

O disjuntor bipolar LK-32 da Lukma, modelo DZ47-63, é um dispositivo termomagnético para proteção contra sobrecargas e curtos-circuitos. Com corrente nominal de 32 A, curva C e capacidade de interrupção de 3 kA, seus dois polos são acionados em conjunto, permitindo interromper simultaneamente os condutores protegidos.
Pra que serve
Protege os condutores e os equipamentos do circuito contra correntes excessivas. O mecanismo térmico atua em situações de sobrecarga, enquanto o mecanismo magnético proporciona disparo rápido em caso de curto-circuito. Também permite o acionamento manual para ligar ou desligar o circuito.
Onde é mais usado
O modelo de 32 A pode ser aplicado em circuitos dedicados de instalações residenciais, comerciais e industriais, como os destinados a determinados aparelhos de ar-condicionado, fornos elétricos, equipamentos de aquecimento e máquinas de pequeno porte compatíveis com essa corrente.

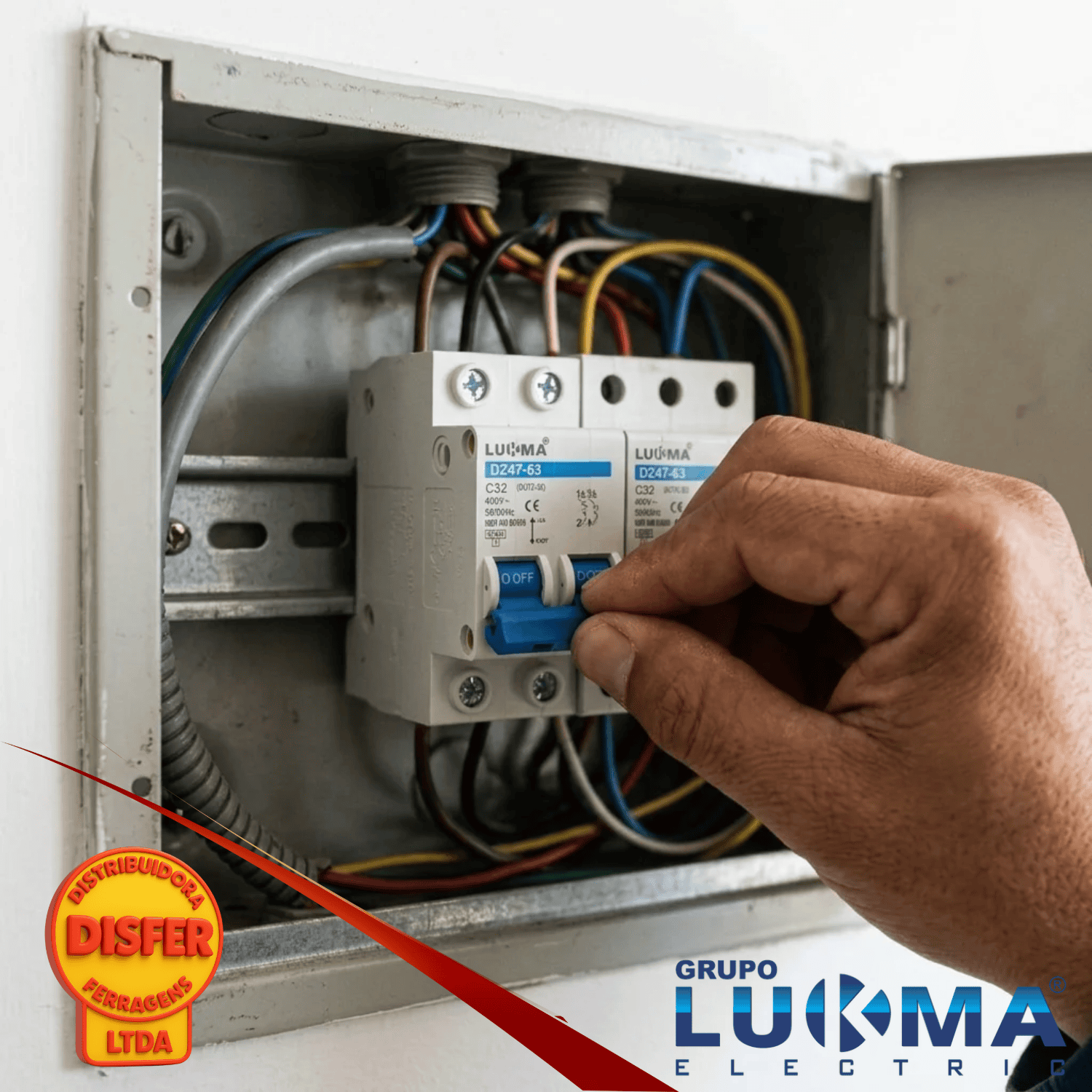

Em quadros de distribuição, também pode proteger circuitos de alimentação específicos. A configuração bipolar é adequada quando o projeto exige o desligamento simultâneo de dois condutores, como em determinados circuitos de 220 V entre fases.
A aplicação deve considerar a corrente real da carga, a seção e a capacidade de condução dos cabos, a tensão de operação e a corrente de curto-circuito disponível no ponto de instalação.
Dica do Eletricista
“Em equipamentos de maior potência, confira a corrente indicada na placa e as recomendações do fabricante. A curva C atende a diversas cargas com corrente de partida moderada, mas a escolha deve ser compatível com o comportamento da carga e as condições da instalação.”
Informações técnicas
- Marca: Lukma
- Linha: DZ47-63
- Modelo: LK-32
- Código do fabricante: 34017
- Tipo: Mini disjuntor termomagnético
- Número de polos: 2 (bipolar)
- Corrente nominal: 32 A
- Curva de disparo: C
- Capacidade de interrupção: 3 kA
- Tensão indicada na linha: 230/400 Vca, conforme especificação do fabricante
- Fixação: Trilho DIN
- Aplicação: Proteção de circuitos elétricos residenciais, comerciais e industriais
