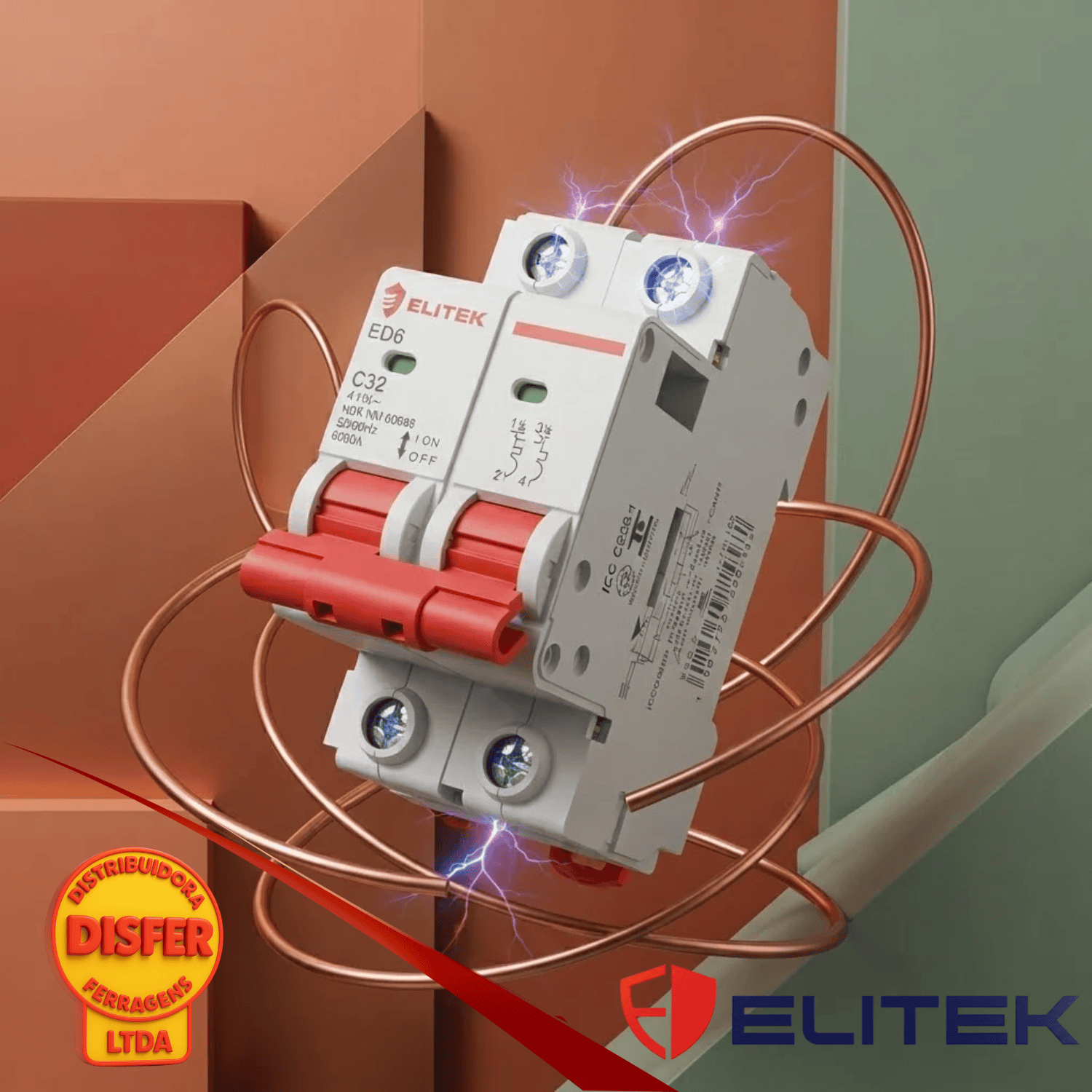

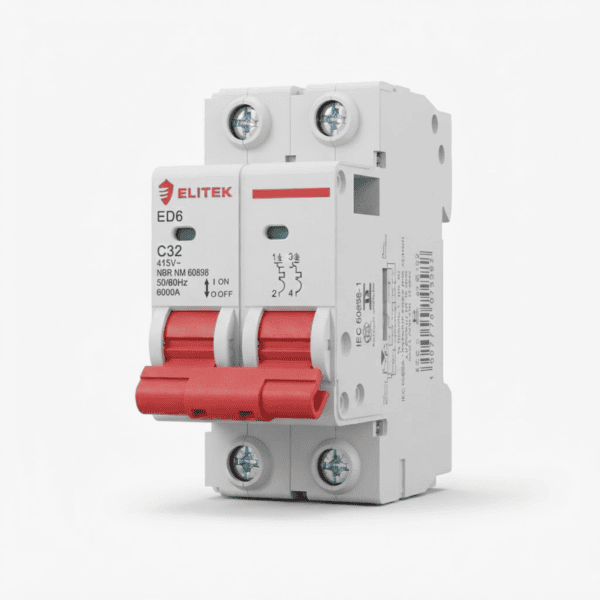

Disjuntor bipolar 32A para proteção de circuitos elétricos

O disjuntor bipolar 32A Elitek da linha ED6 é um dispositivo termomagnético desenvolvido para proteger circuitos contra sobrecargas e curtos-circuitos. Possui curva C e capacidade de interrupção de até 6 kA, conforme as condições de tensão e a norma aplicável.

Por possuir dois polos com acionamento conjunto, permite interromper simultaneamente os dois condutores protegidos, sendo indicado para circuitos compatíveis com essa configuração.

Pra que serve

O disjuntor de 32 amperes interrompe automaticamente a alimentação quando detecta uma sobrecorrente, ajudando a proteger os condutores e os equipamentos conectados.

Sua configuração bipolar é comumente utilizada em circuitos bifásicos com dois condutores de fase. O mecanismo de acionamento conjunto permite desligar os dois polos simultaneamente.

Onde é mais usado

O disjuntor bipolar de 32 A pode ser utilizado em:

• Chuveiros e aquecedores elétricos: quando a potência, a tensão e a corrente do equipamento forem compatíveis com 32 A e com o dimensionamento dos cabos.
• Ar-condicionado e equipamentos de climatização: em circuitos dedicados cuja corrente de funcionamento e de partida seja compatível com a curva C.
• Fornos elétricos e outros equipamentos de maior potência: desde que a corrente exigida e as especificações do fabricante sejam adequadas ao circuito.

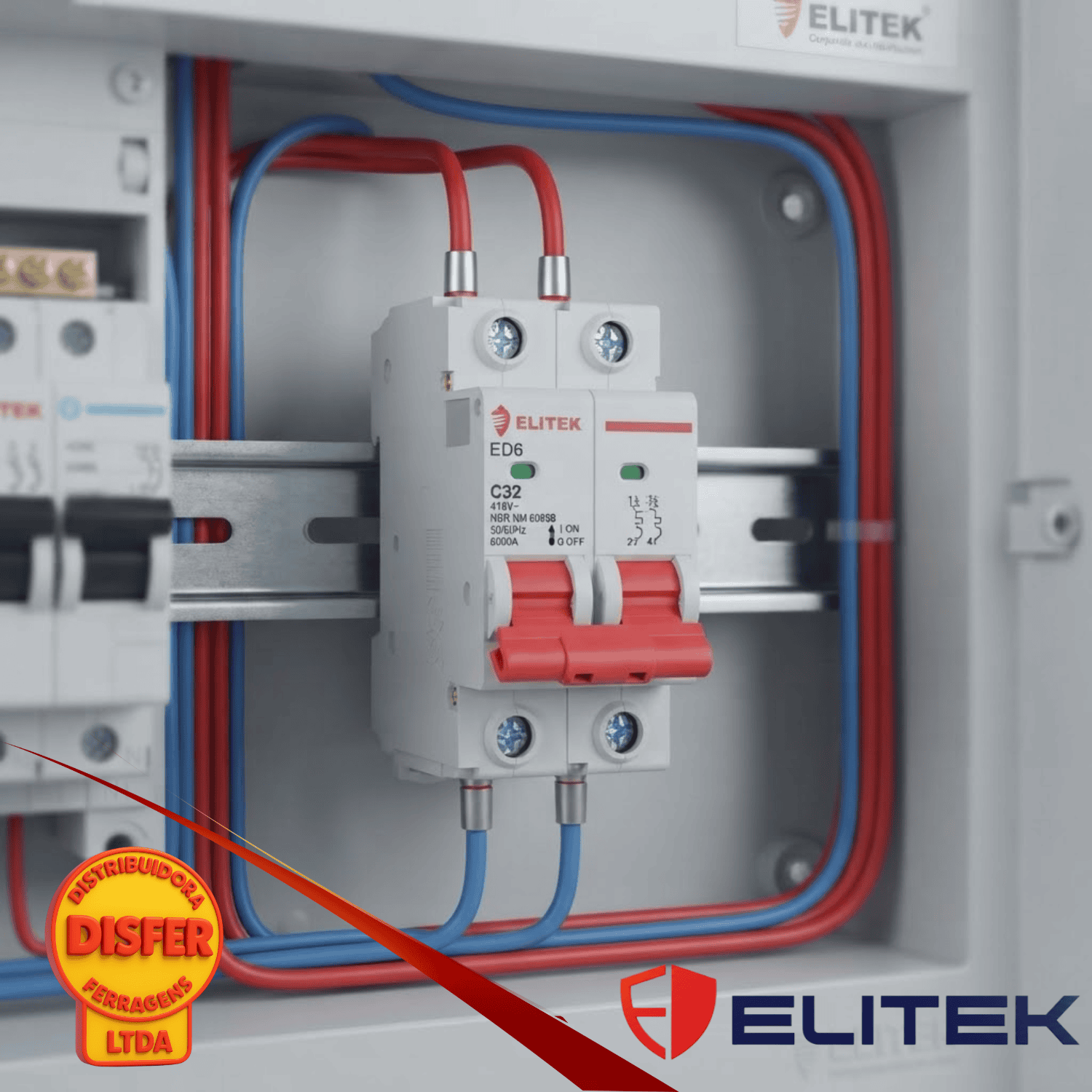

• Quadros de distribuição residenciais e comerciais: para proteção de circuitos bifásicos dimensionados para essa corrente.
• Instalações comerciais e industriais: em circuitos dedicados e equipamentos compatíveis com as características do disjuntor.

A escolha deve considerar a tensão de alimentação, a corrente da carga, a corrente de partida, a seção dos cabos e a corrente de curto-circuito prevista. Nem todo equipamento dessas categorias é adequado a um disjuntor de 32 A.

Dica do Eletricista

“Antes de instalar um disjuntor bipolar de 32 A, confira a corrente exigida pelo equipamento, o dimensionamento dos cabos e a necessidade de desligamento simultâneo dos dois polos. A proteção deve seguir o projeto elétrico.”

Informações técnicas

• Marca: Elitek
• Linha: ED6
• Modelo: ED62C32A
• Referência: 1682
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 32 A
• Curva de disparo: C
• Capacidade de interrupção: até 6 kA, conforme tensão e norma aplicável
• Frequência nominal: 50/60 Hz
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção contra sobrecargas e curtos-circuitos
