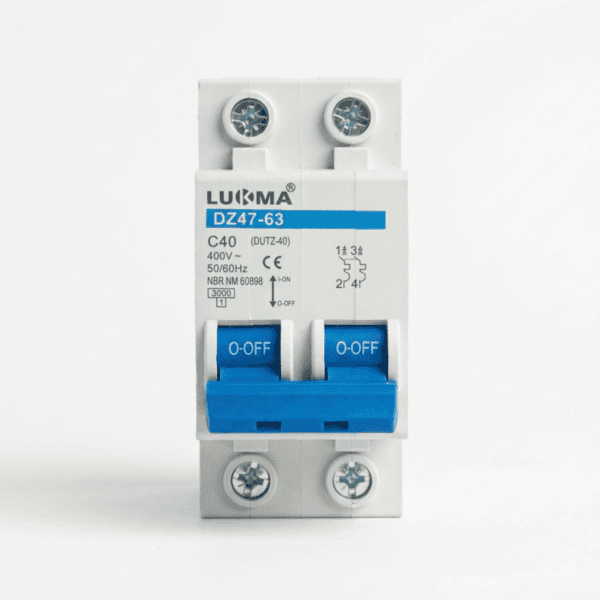

Disjuntor bipolar 40A para circuitos de maior potência

O disjuntor bipolar Lukma LK-40, da linha DZ47-63, foi desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Com corrente nominal de 40 A, curva C e capacidade de interrupção de 3 kA, possui dois polos com acionamento conjunto, permitindo interromper simultaneamente os condutores protegidos.

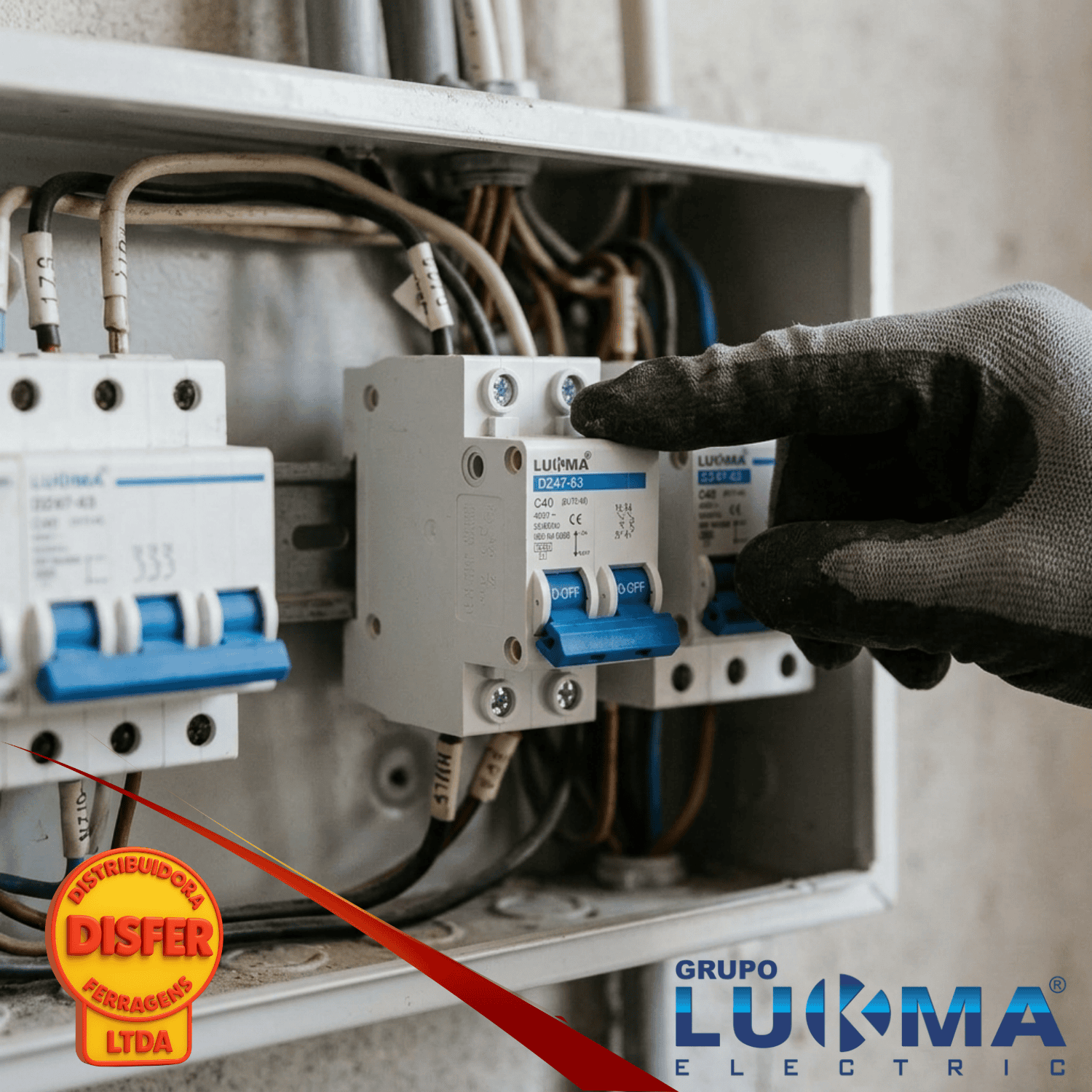

Seu formato para trilho DIN facilita a instalação em quadros de distribuição e painéis elétricos.

Pra que serve

A proteção térmica atua em situações de sobrecarga, enquanto a proteção magnética responde rapidamente aos curtos-circuitos. O dispositivo também permite o acionamento manual do circuito para operações de rotina e manutenção.

Onde é mais usado

O modelo de 40 A pode ser aplicado em circuitos dedicados de maior corrente, como os que alimentam determinados aparelhos de ar-condicionado de maior porte, fornos elétricos, equipamentos de aquecimento e máquinas comerciais compatíveis com essa corrente.

Também pode ser utilizado na proteção de circuitos de alimentação em quadros residenciais, comerciais e industriais. A configuração bipolar é indicada quando o projeto exige o desligamento simultâneo de dois condutores, como em determinados circuitos de 220 V entre fases.

A corrente nominal do disjuntor não determina, sozinha, quais equipamentos podem ser conectados. É necessário verificar a corrente da carga, a seção e a capacidade de condução dos cabos, a tensão de operação e a corrente de curto-circuito disponível no local.

Dica do Eletricista

“Em circuitos de 40 A, confira especialmente o dimensionamento dos cabos, dos terminais e das conexões. A curva C deve ser compatível com a corrente de partida da carga, e a capacidade de interrupção precisa atender às condições do circuito.”

Informações técnicas

• Marca: Lukma
• Linha: DZ47-63
• Modelo: LK-40
• Código do fabricante: 34018
• Tipo: Mini disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 40 A
• Curva de disparo: C
• Capacidade de interrupção: 3 kA
• Tensão nominal de trabalho: 230/400 Vca, conforme especificação da linha
• Frequência: 60 Hz
• Grau de proteção: IP20
• Fixação: Trilho DIN
• Aplicação: Proteção de circuitos elétricos residenciais, comerciais e industriais
