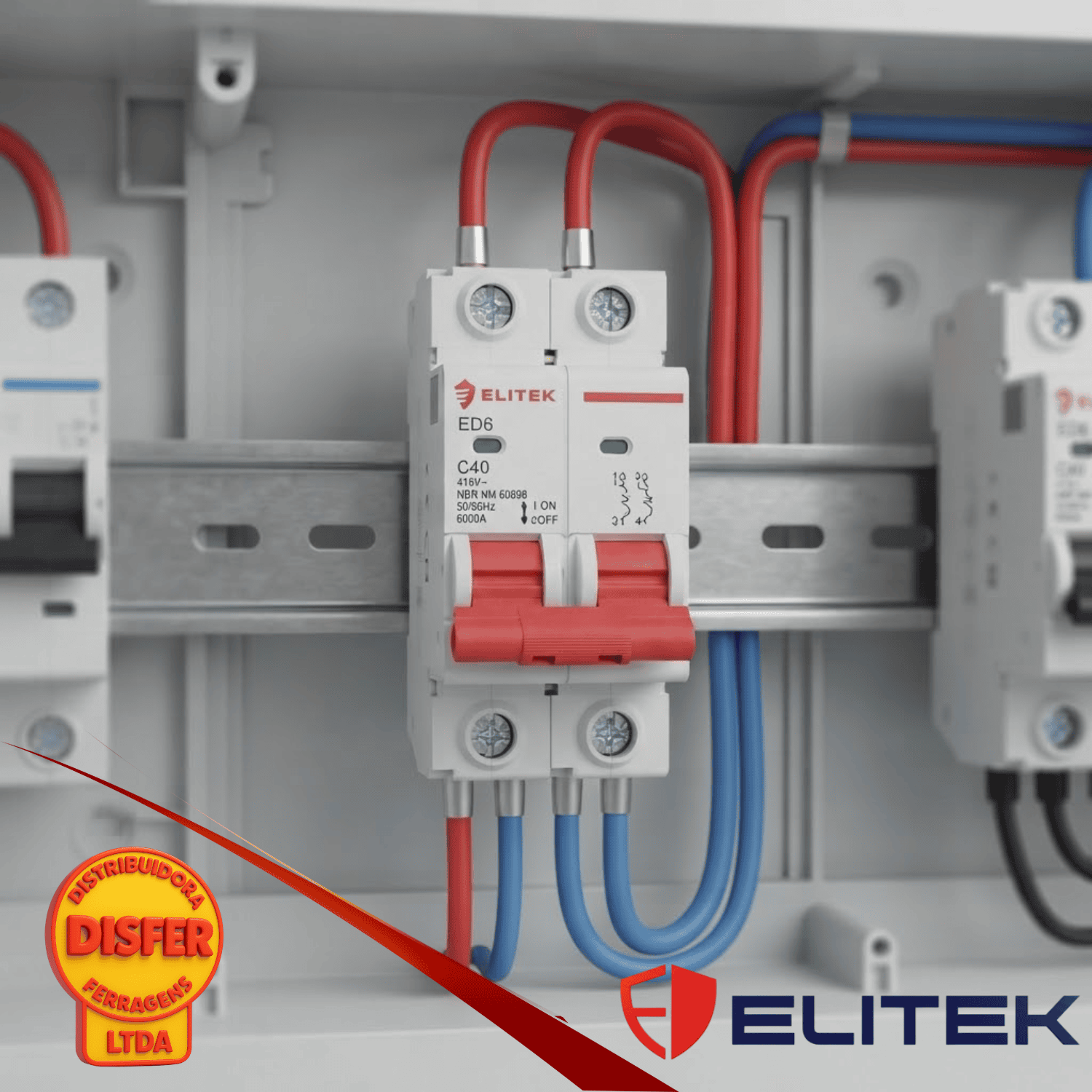

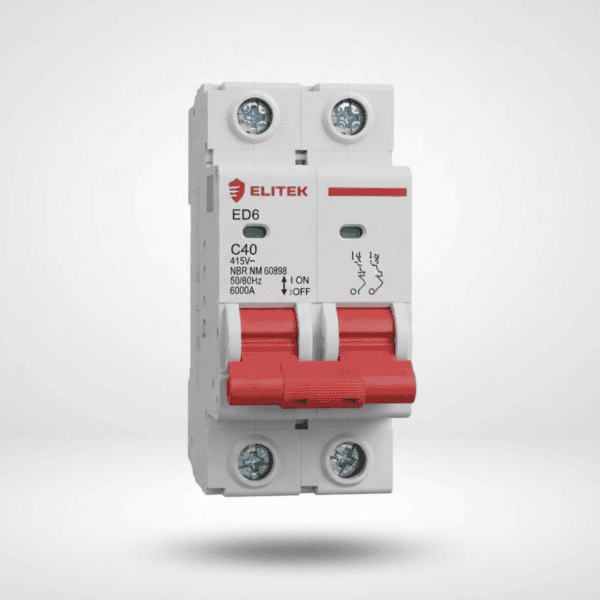

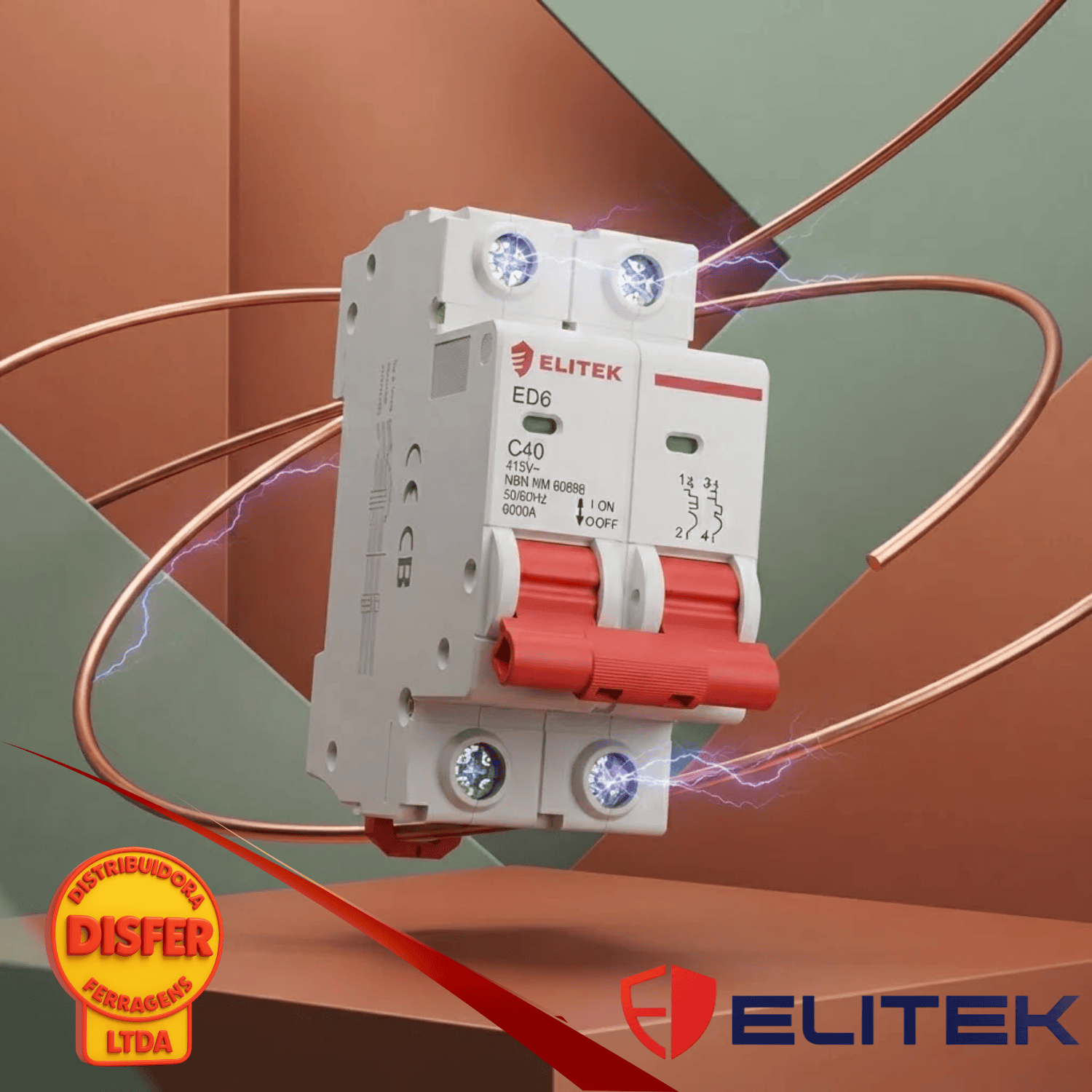

Disjuntor bipolar 40A para proteção de circuitos elétricos

O disjuntor bipolar 40A Elitek da linha ED6 é um dispositivo termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Possui curva C e capacidade de interrupção de 6 kA, sendo indicado para circuitos dimensionados conforme as características da instalação.

Por possuir dois polos com acionamento conjunto, permite interromper simultaneamente os dois condutores protegidos, sendo utilizado em circuitos compatíveis com essa configuração.

Pra que serve

O disjuntor de 40 amperes interrompe automaticamente a alimentação quando detecta uma sobrecorrente, ajudando a proteger os cabos e os equipamentos conectados.

Sua configuração bipolar é comumente utilizada em circuitos bifásicos com dois condutores de fase. O acionamento conjunto permite desligar os dois polos simultaneamente por meio de um único mecanismo.

Onde é mais usado

O disjuntor bipolar de 40 A pode ser aplicado em:

• Chuveiros e aquecedores elétricos de maior potência: quando a tensão, a corrente do equipamento e o dimensionamento dos cabos forem compatíveis com 40 A.
• Ar-condicionado e equipamentos de climatização: em circuitos dedicados cuja corrente de funcionamento e de partida seja compatível com a proteção especificada.
• Fornos elétricos e equipamentos de aquecimento: desde que a corrente exigida pelo equipamento esteja dentro dos limites do circuito.
• Quadros de distribuição residenciais e comerciais: para proteção de circuitos bifásicos dimensionados para essa corrente.
• Instalações comerciais e industriais: em circuitos dedicados para equipamentos compatíveis com a corrente nominal e a curva de disparo.

A escolha deve considerar a tensão de alimentação, a corrente de funcionamento e de partida da carga, a seção dos cabos e a corrente de curto-circuito prevista. Nem todo equipamento dessas categorias é adequado a um disjuntor de 40 A.

Dica do Eletricista

“Antes de instalar um disjuntor bipolar de 40 A, verifique a corrente exigida pelo equipamento, a capacidade dos cabos e a necessidade de desligamento simultâneo dos dois polos. O dimensionamento deve seguir o projeto elétrico.”

Informações técnicas

• Marca: Elitek
• Linha: ED6
• Modelo: ED62C40A
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 40 A
• Curva de disparo: C
• Capacidade de interrupção: 6 kA
• Frequência nominal: 50/60 Hz
• Tensão de operação: até 415 Vca, conforme configuração e ficha técnica
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção contra sobrecargas e curtos-circuitos
