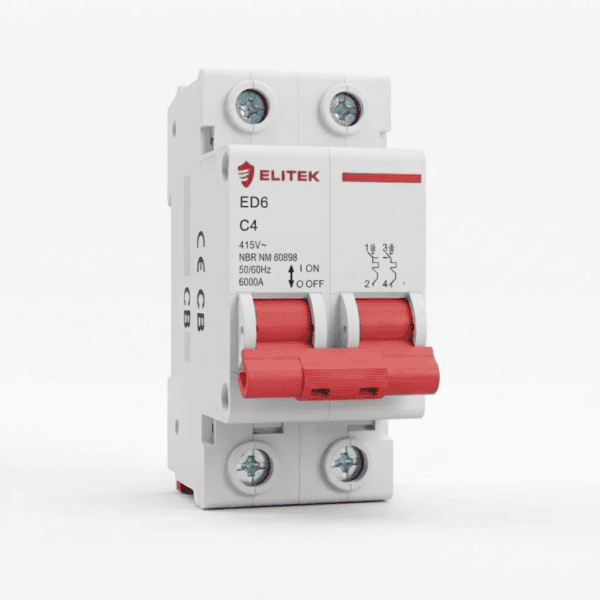

Disjuntor bipolar 4A para proteção de circuitos de comando
O disjuntor bipolar 4A Elitek da linha ED6 é um dispositivo termomagnético utilizado para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Com curva C e capacidade de interrupção de 6 kA, é indicado para circuitos de baixa corrente que necessitam de proteção e desligamento simultâneo dos dois polos.
Pra que serve
O disjuntor de 4 amperes interrompe automaticamente a alimentação quando detecta uma sobrecorrente, ajudando a proteger os condutores e os componentes conectados.
Por ser bipolar, permite interromper simultaneamente os dois polos protegidos. É utilizado, por exemplo, em circuitos alimentados entre duas fases, quando essa configuração é adequada ao projeto elétrico.
Onde é mais usado
O disjuntor bipolar de 4 A pode ser aplicado em:

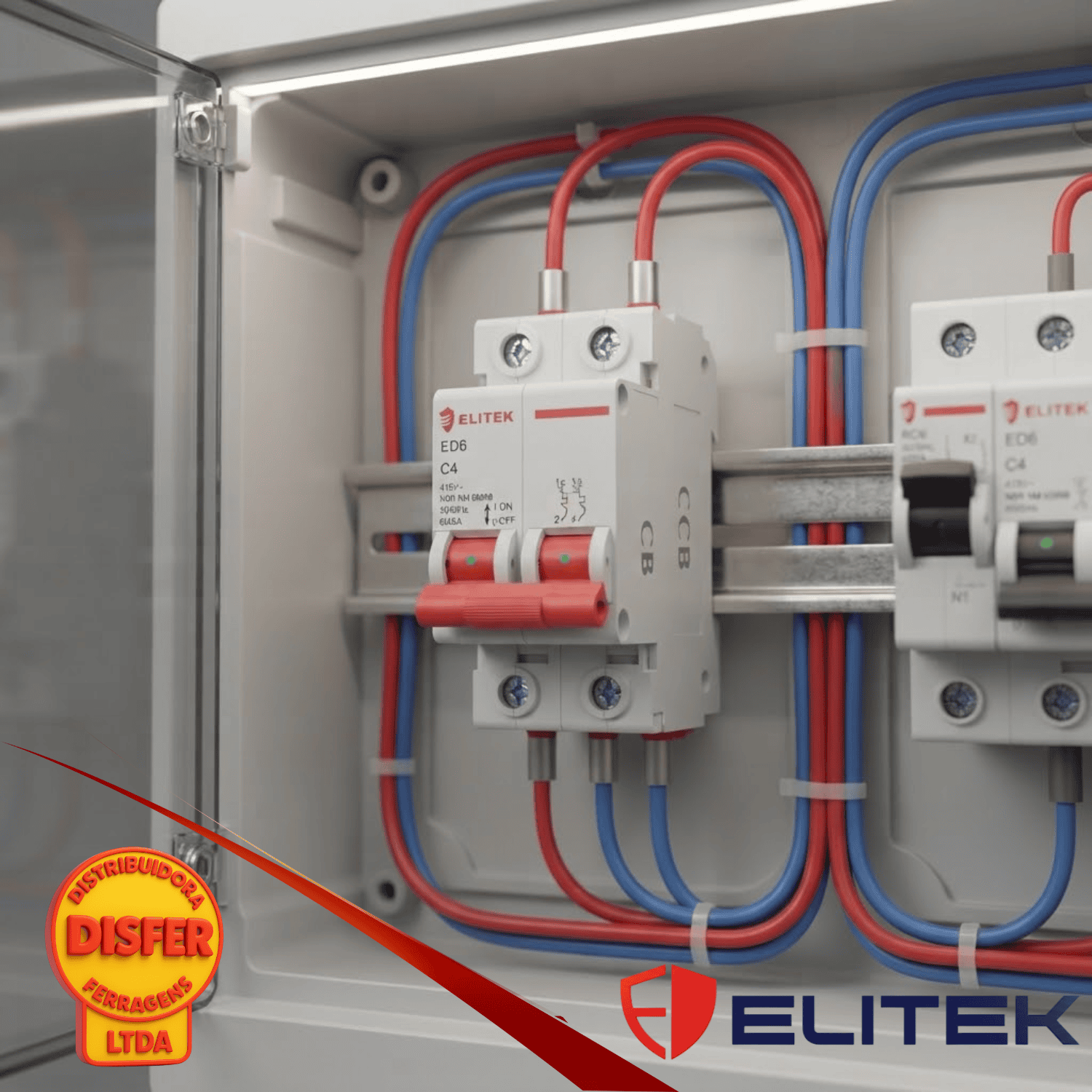

- Painéis elétricos: proteção de circuitos auxiliares e de comando.
- Sistemas de automação industrial: circuitos de controle e sinalização cuja corrente seja compatível com 4 A.
- Circuitos de instrumentação: proteção de equipamentos e componentes de baixa corrente, conforme suas especificações.
- Máquinas e equipamentos: proteção de circuitos auxiliares que exijam desligamento simultâneo dos dois polos.
Por sua baixa corrente nominal, não costuma ser indicado para circuitos convencionais de tomadas ou para alimentar equipamentos de potência elevada. A escolha deve considerar a corrente da carga, a seção dos condutores, a tensão e a corrente de curto-circuito prevista.
Dica do Eletricista
“Em painéis de comando, verifique a corrente dos componentes protegidos e confirme se o circuito exige o desligamento simultâneo dos dois polos. O disjuntor deve ser dimensionado conforme o projeto elétrico.”
Informações técnicas
- Marca: Elitek
- Linha: ED6
- Referência comercial: 1676
- Tipo: Disjuntor termomagnético
- Número de polos: 2 (bipolar)
- Corrente nominal: 4 A
- Curva de disparo: C
- Capacidade de interrupção: 6 kA, conforme especificação do produto e condições de aplicação
- Frequência: 50/60 Hz
- Fixação: Trilho DIN de 35 mm
- Aplicação: Proteção contra sobrecargas e curtos-circuitos
