Disjuntor bipolar 50A para proteção de circuitos de alta corrente

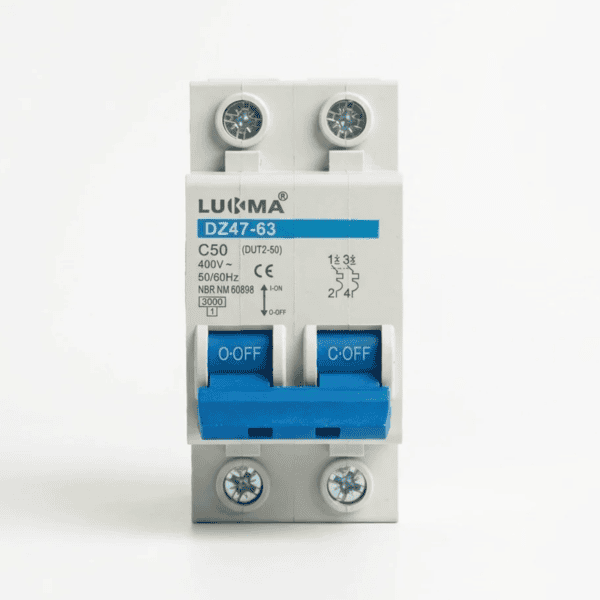

O disjuntor bipolar Lukma LK-50, da linha DZ47-63, é um dispositivo termomagnético destinado à proteção de circuitos elétricos contra sobrecargas e curtos-circuitos. Com corrente nominal de 50 A, curva C e capacidade de interrupção de 3 kA, seus dois polos atuam em conjunto para interromper simultaneamente os condutores protegidos.

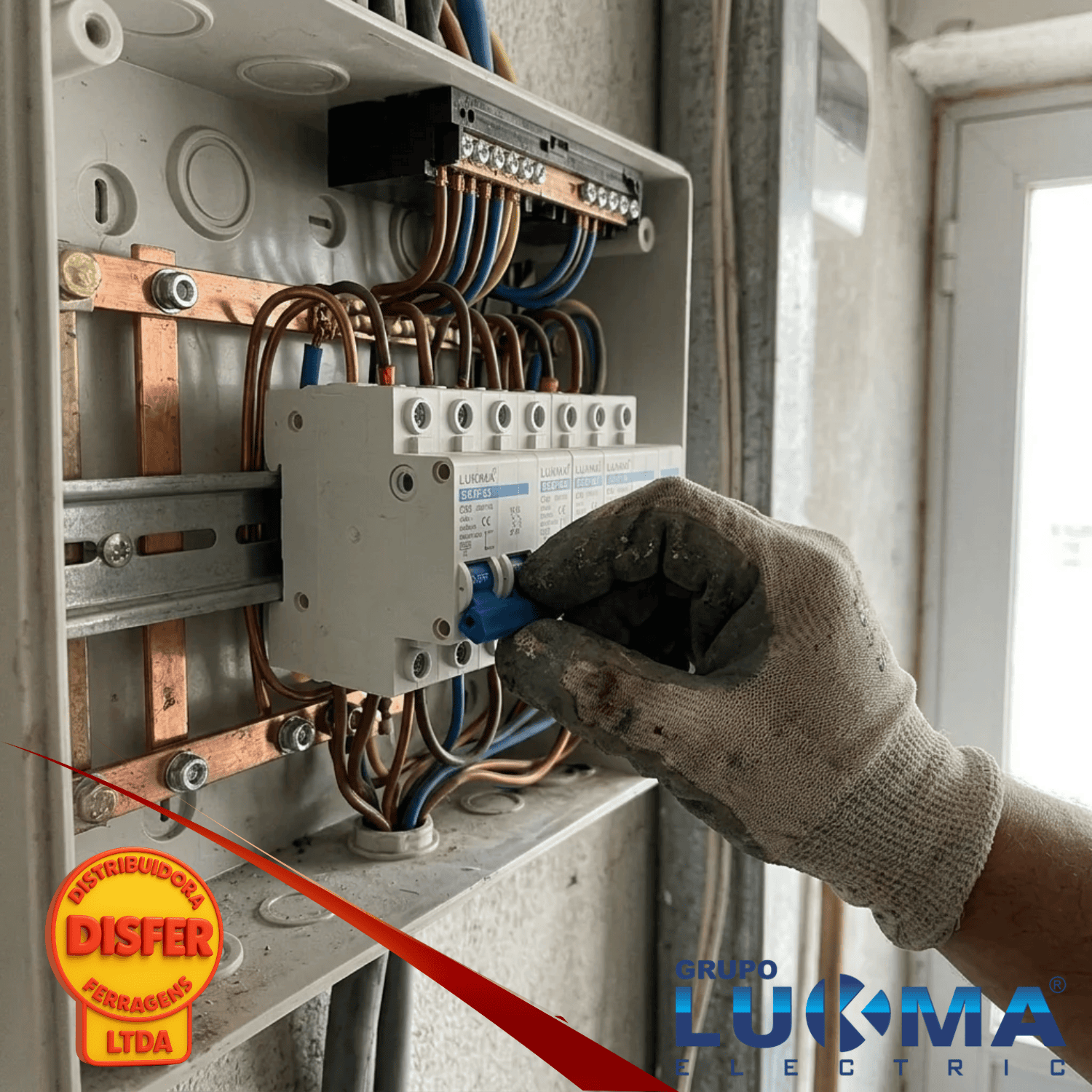

Seu formato compacto permite a instalação em quadros de distribuição e painéis com trilho DIN de 35 mm. A linha também permite conexão para cabos e barramentos compatíveis, facilitando a montagem e a manutenção do quadro.

Pra que serve

A proteção térmica atua em situações de sobrecarga, enquanto a proteção magnética responde rapidamente aos curtos-circuitos. O disjuntor também permite ligar e desligar manualmente o circuito.

A configuração bipolar é utilizada quando o projeto exige o seccionamento simultâneo de dois condutores, como em determinados circuitos de 220 V entre fases.

Onde é mais usado

O modelo de 50 A pode ser utilizado na proteção de circuitos dedicados de maior corrente em instalações comerciais e industriais, como alimentações de determinados equipamentos de aquecimento, máquinas e sistemas de climatização compatíveis com essa corrente. Também pode ser aplicado em quadros de distribuição como proteção de circuitos específicos ou alimentadores dimensionados para essa finalidade.

Por se tratar de um disjuntor de 50 A, a instalação exige atenção especial à capacidade de condução dos cabos, aos barramentos, aos terminais e às condições de curto-circuito. A aplicação deve ser definida pelo projeto elétrico, considerando a corrente real da carga e a tensão de operação.

Dica do Eletricista

“Em circuitos de 50 A, verifique se cabos, barramentos e conexões suportam a corrente prevista. Confirme também se a capacidade de interrupção de 3 kA é suficiente para a corrente de curto-circuito disponível no ponto de instalação.”

Informações técnicas

• Marca: Lukma
• Linha: DZ47-63
• Modelo: LK-50
• Código do fabricante: 34019
• Tipo: Mini disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 50 A
• Curva de disparo: C
• Capacidade de interrupção: 3 kA
• Frequência: 60 Hz
• Fixação: Trilho DIN de 35 mm
• Conexão: Terminais para cabos e barramentos compatíveis
• Aplicação: Proteção de circuitos elétricos residenciais, comerciais e industriais, conforme dimensionamento
