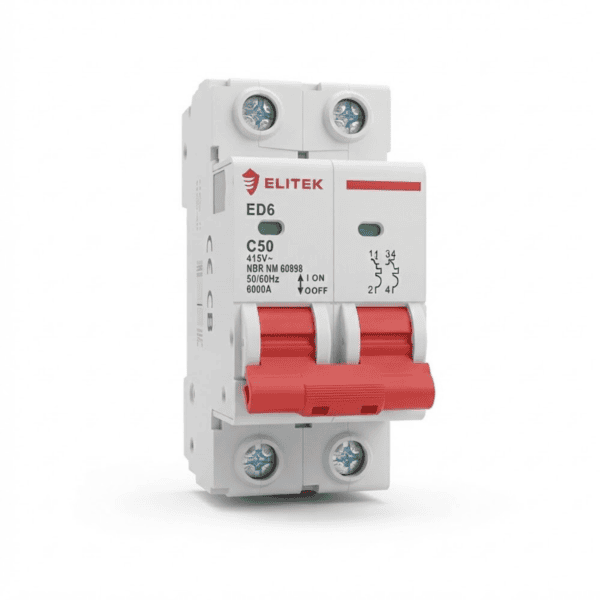

Disjuntor bipolar 50A para proteção de circuitos elétricos de alta corrente

O disjuntor bipolar 50A Elitek da linha ED6 é um dispositivo termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Com curva C e capacidade de interrupção de 6 kA, é indicado para circuitos de maior corrente, desde que corretamente dimensionados.

Sua configuração bipolar permite interromper simultaneamente os dois polos protegidos, sendo utilizada em circuitos compatíveis com essa configuração.

Pra que serve

O disjuntor de 50 amperes interrompe automaticamente a alimentação quando detecta uma sobrecorrente, ajudando a proteger os condutores e os equipamentos conectados.

É comumente utilizado em circuitos bifásicos com dois condutores de fase. Seu mecanismo de acionamento conjunto permite desligar os dois polos simultaneamente por meio de um único acionamento.

Onde é mais usado

O disjuntor bipolar de 50 A pode ser utilizado em:

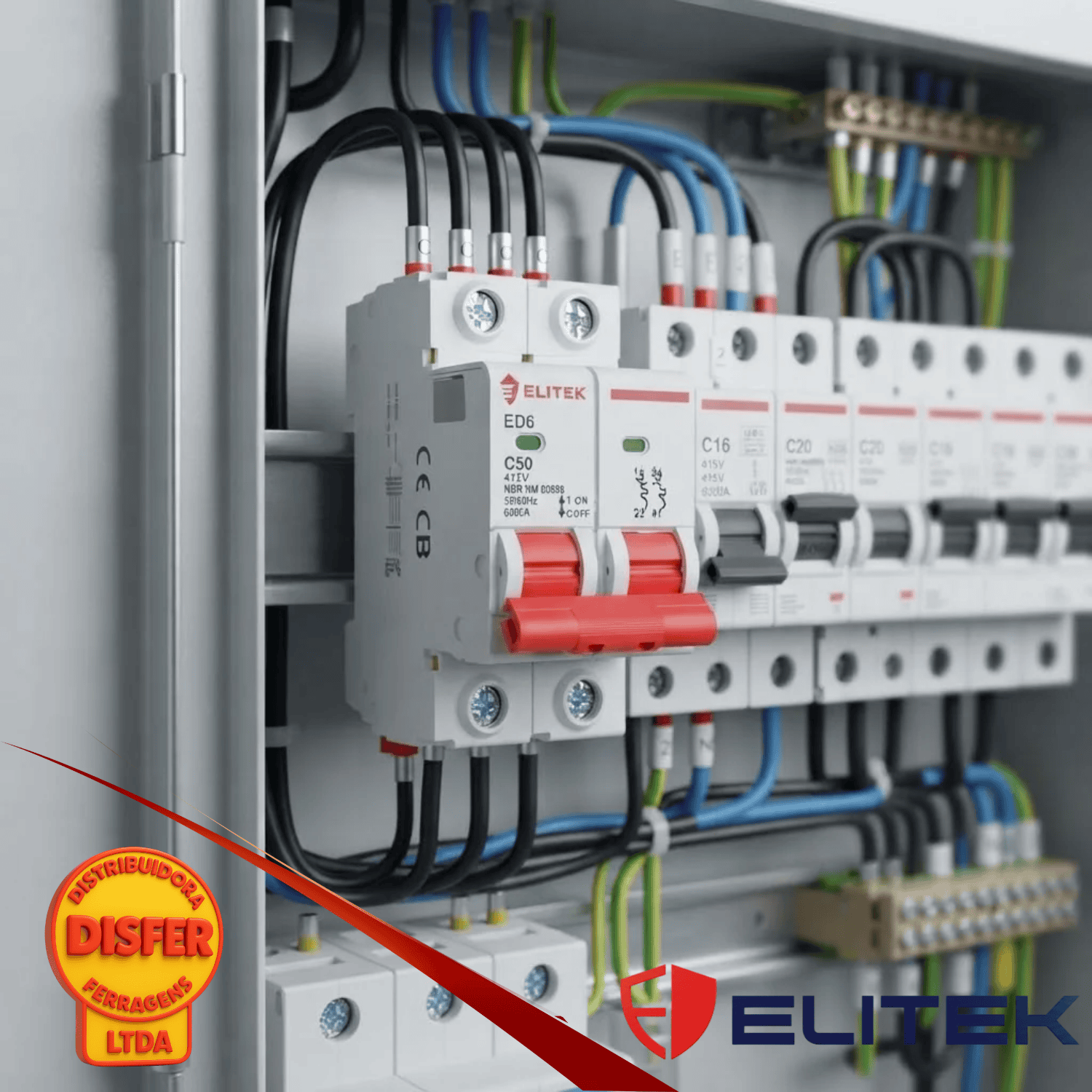

• Alimentação de quadros de distribuição: para proteger alimentadores dimensionados para essa corrente.
• Chuveiros e aquecedores elétricos de alta potência: quando a tensão, a corrente do equipamento e o dimensionamento dos cabos forem compatíveis.
• Ar-condicionado e equipamentos de climatização: em circuitos dedicados cuja corrente de funcionamento e de partida seja adequada à proteção.
• Fornos e equipamentos elétricos de maior potência: desde que a corrente exigida esteja dentro dos limites do circuito.
• Instalações comerciais e industriais: na proteção de circuitos dedicados e equipamentos compatíveis com as características do disjuntor.

A aplicação deve considerar a tensão de alimentação, a corrente da carga, a seção dos cabos, a corrente de partida e a corrente de curto-circuito prevista. Nem todo equipamento dessas categorias é adequado a um disjuntor de 50 A.

Dica do Eletricista

“Em circuitos de 50 A, confira se os cabos, barramentos e terminais suportam a corrente prevista. Verifique também se a configuração bipolar e a capacidade de interrupção são adequadas ao projeto elétrico.”

Informações técnicas

• Marca: Elitek
• Linha: ED6
• Modelo: ED62C50A
• Referência comercial: 1684
• Tipo: Disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 50 A
• Curva de disparo: C
• Capacidade de interrupção: 6 kA, conforme especificação informada para o produto
• Frequência nominal: 50/60 Hz
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção contra sobrecargas e curtos-circuitos
