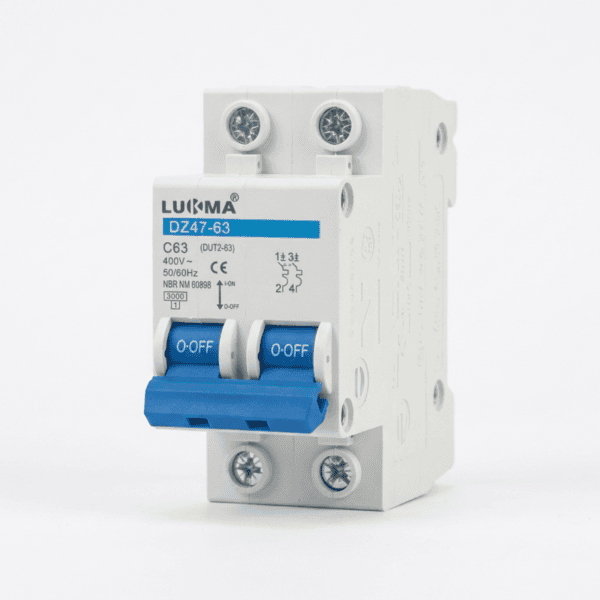

Disjuntor bipolar 63A para circuitos de alta corrente

O disjuntor bipolar Lukma LK-63, da linha DZ47-63, é um dispositivo termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Com corrente nominal de 63 A, curva C e capacidade de interrupção de 3 kA, seus dois polos atuam em conjunto para interromper simultaneamente os condutores protegidos.

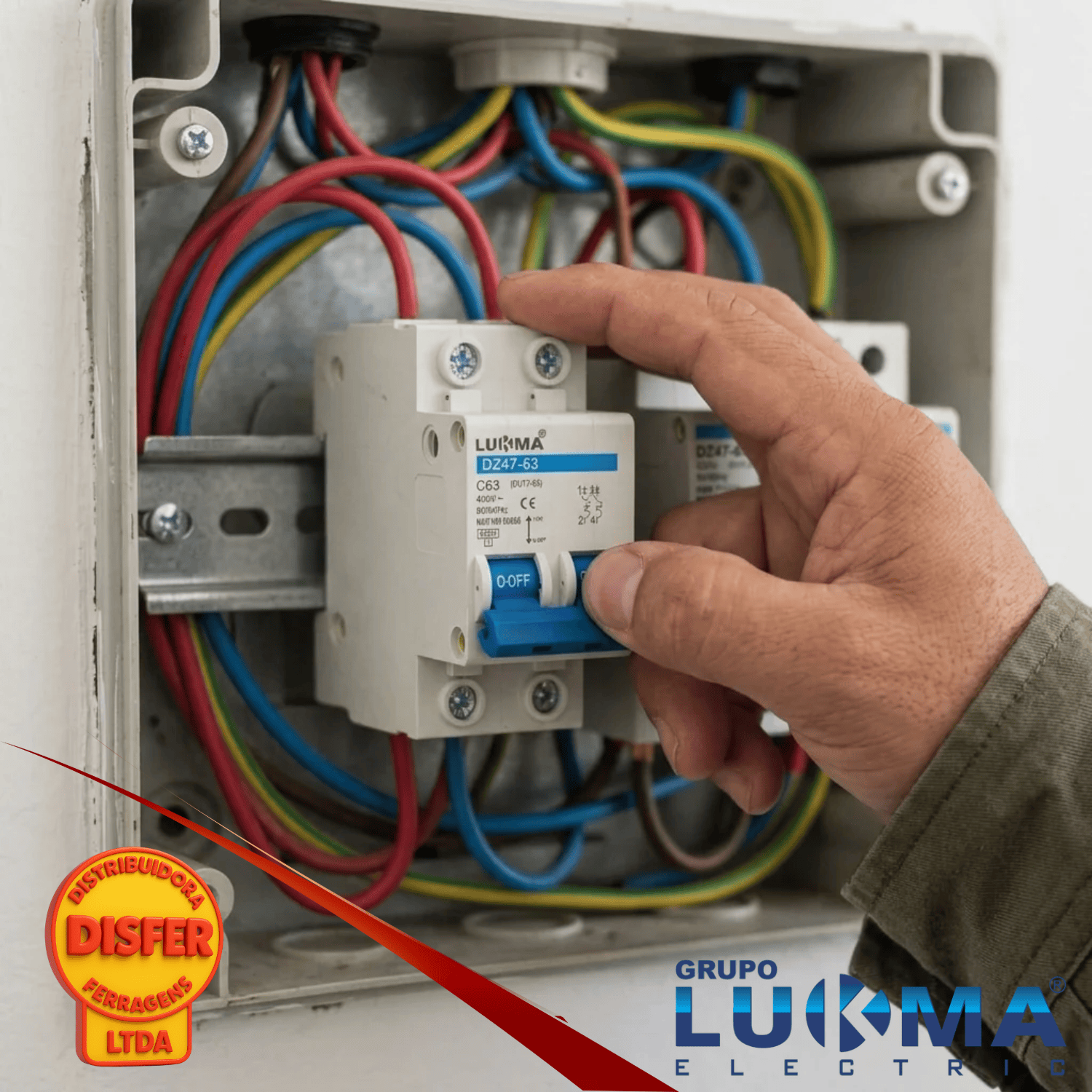

Seu formato compacto permite a instalação em quadros de distribuição e painéis elétricos com trilho DIN de 35 mm, facilitando a organização dos circuitos e o acesso para manutenção.

Pra que serve

A proteção térmica atua quando ocorre uma sobrecarga prolongada, enquanto a proteção magnética responde rapidamente aos curtos-circuitos. O disjuntor também permite o acionamento manual do circuito.

A configuração bipolar é utilizada em instalações que exigem o desligamento simultâneo de dois condutores, como determinados circuitos de 220 V entre fases.

Onde é mais usado

O modelo de 63 A pode ser empregado na proteção de circuitos dedicados de alta corrente, como alimentações de quadros secundários, determinados equipamentos de climatização comercial, máquinas e equipamentos de aquecimento dimensionados para essa corrente.

Em instalações comerciais e industriais, também pode ser utilizado em circuitos de distribuição específicos, desde que o projeto elétrico determine essa aplicação. Não deve ser escolhido apenas pela potência aparente do equipamento: a corrente de funcionamento, a partida da carga, os condutores e a corrente de curto-circuito disponível precisam ser considerados.

Dica do Eletricista

“Em circuitos de 63 A, verifique a capacidade de condução dos cabos, o dimensionamento dos barramentos e a corrente de curto-circuito no ponto de instalação. A capacidade de interrupção de 3 kA precisa ser suficiente para as condições reais do circuito.”

Informações técnicas

• Marca: Lukma
• Linha: DZ47-63
• Modelo: LK-63
• Código do fabricante: 34020
• Tipo: Mini disjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 63 A
• Curva de disparo: C
• Capacidade de interrupção: 3 kA
• Frequência: 50/60 Hz
• Fixação: Trilho DIN de 35 mm
• Aplicação: Proteção de circuitos elétricos residenciais, comerciais e industriais, conforme dimensionamento
