Disjuntor bipolar 6A para circuitos de comando e baixa corrente

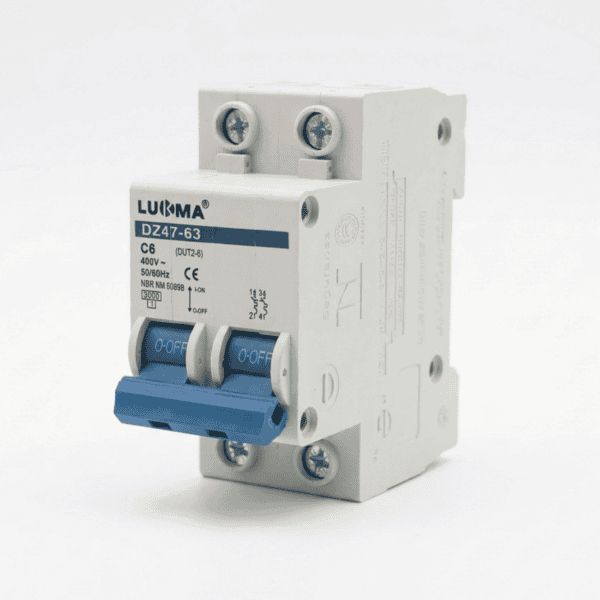

O disjuntor bipolar Lukma LK-6, da linha DZ47-63, é um minidisjuntor termomagnético desenvolvido para proteger circuitos elétricos contra sobrecargas e curtos-circuitos. Com corrente nominal de 6 A, curva C e capacidade de interrupção de 3 kA, seus dois polos atuam em conjunto, permitindo interromper simultaneamente os condutores protegidos.

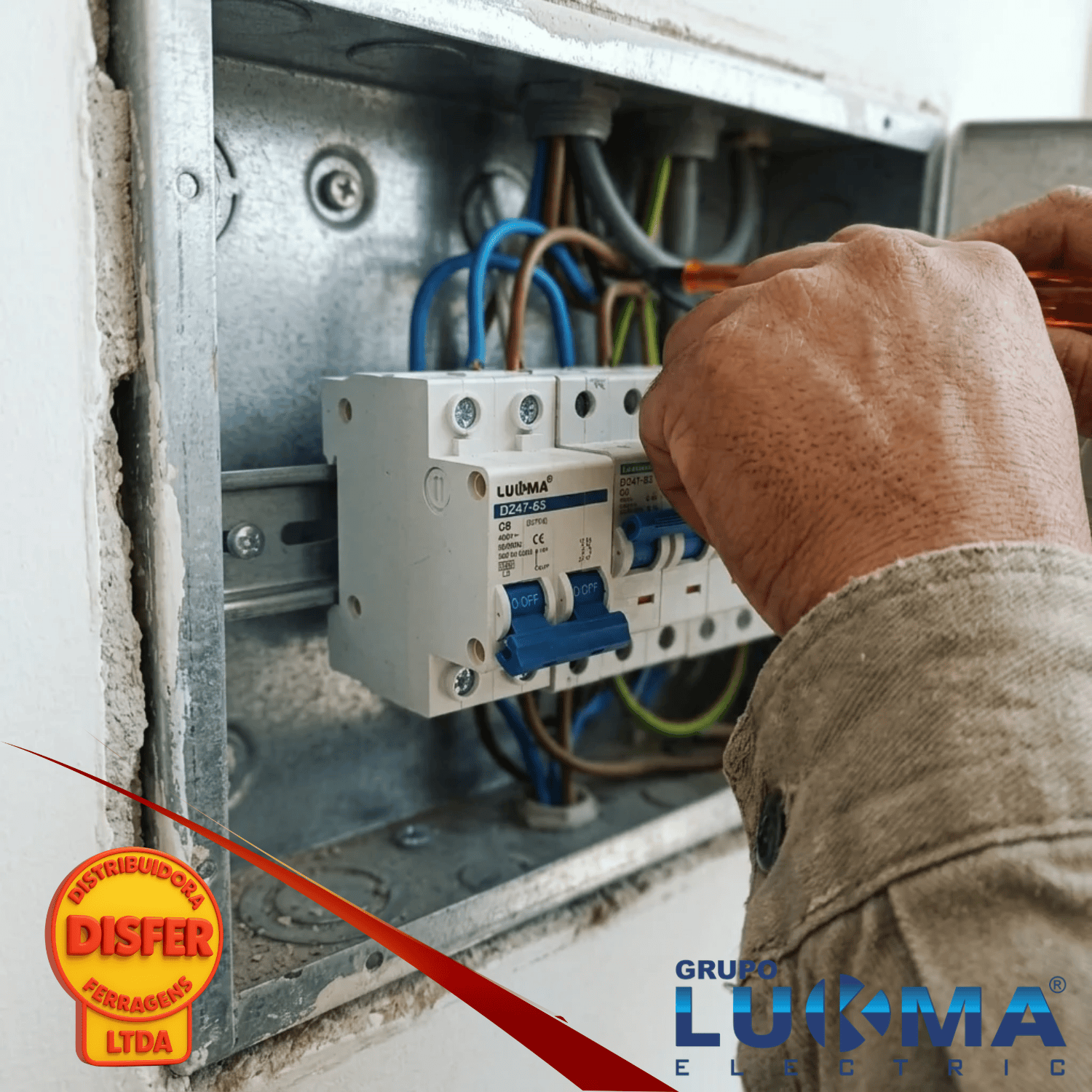

O formato compacto facilita a instalação em quadros de distribuição e painéis de comando com trilho DIN de 35 mm.

Pra que serve

A proteção térmica atua em situações de sobrecarga, enquanto a proteção magnética responde rapidamente aos curtos-circuitos. O disjuntor também permite o acionamento manual do circuito e pode ser usado para proteger circuitos de baixa corrente, desde que esteja corretamente dimensionado.

A configuração bipolar é útil quando o projeto exige a interrupção simultânea de dois condutores, como em determinados circuitos de alimentação de 220 V entre fases.

Onde é mais usado

Por sua corrente nominal de 6 A, este modelo é indicado principalmente para circuitos de baixa corrente, como:

• Circuitos de comando: alimentação de comandos elétricos e circuitos auxiliares compatíveis.
• Painéis de automação: proteção de circuitos de controle em máquinas e equipamentos.
• Circuitos de sinalização: alimentação de dispositivos de sinalização e controle, quando a corrente exigida está dentro do limite especificado.
• Iluminação de baixa carga: proteção de circuitos pequenos, desde que o dimensionamento dos condutores e a corrente de partida sejam compatíveis.

A aplicação deve considerar a corrente real da carga, a seção dos cabos, a tensão do circuito e a corrente de curto-circuito disponível no ponto de instalação.

Dica do Eletricista

“O disjuntor de 6 A é mais indicado para circuitos de baixa corrente do que para cargas de potência elevada. Antes de instalar, confira o consumo dos equipamentos e confirme se a curva C é adequada à corrente de partida do circuito.”

Informações técnicas

• Marca: Lukma
• Linha: DZ47-63
• Modelo: LK-6
• Código do fabricante: 34012
• Tipo: Minidisjuntor termomagnético
• Número de polos: 2 (bipolar)
• Corrente nominal: 6 A
• Curva de disparo: C
• Capacidade de interrupção: 3 kA
• Frequência nominal: 60 Hz
• Grau de proteção: IP20
• Fixação: Trilho DIN de 35 mm
• Conexão: Terminais tipo borne
• Aplicação: Proteção de circuitos de baixa corrente em instalações residenciais, comerciais e industriais
